Burkulma Nedir? Türleri ve Mühendislikte Burkulma Hesabı

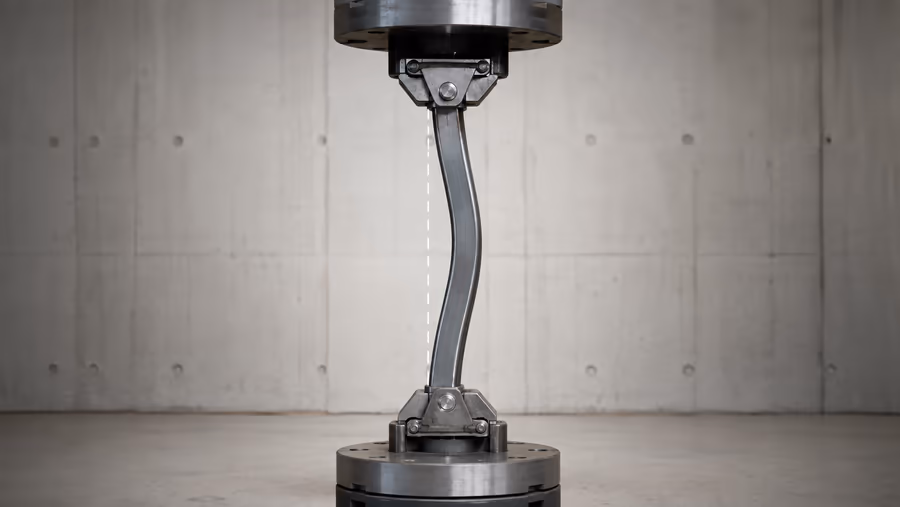

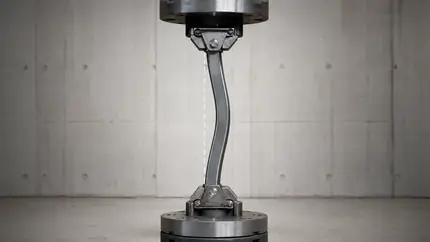

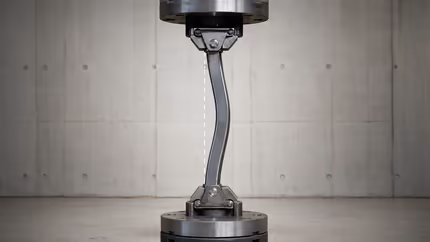

Burkulma, bir yapı elemanının veya kesit parçasının yük altında kararlı denge durumunu kaybetmesidir. Basınca çalışan uzun bir çubukta bu davranış yana doğru eğilme; ince bir levhada yerel dalgalanma; bazı kesitlerde ise eğilme ile dönmenin birlikte gelişmesi şeklinde görülebilir. Taşınabilecek yükü, malzeme özellikleriyle birlikte elemanın geometrisi ve nasıl desteklendiği belirler.

İnce bir cetveli iki ucundan yavaşça sıkıştırdığınızı düşünün. Cetvel önce kısalır; sıkıştırma arttıkça yana doğru eğilmesi belirginleşir. Aynı cetvelin serbest kalan boyunu kısaltıp deneyi tekrarladığınızda davranış değişir. Malzemeyi değiştirmeden elde ettiğiniz bu fark, burkulma hesabında boyun, kesitin ve sınır koşullarının neden birlikte ele alındığını gösterir.

Mühendislikte Burkulma Nasıl Oluşur?

Basınç kuvveti taşıyan bir eleman yana saptığında, kuvvetin doğrultusu ile elemanın eğilmiş ekseni arasında bir uzaklık oluşur. Bu uzaklık ek eğilme momentiEğilme MomentiBir kesite etkiyen, kesiti eğmeye çalışan; kesitin bir tarafındaki kuvvetlerin o kesite göre moment toplamından oluşan iç kuvvet. üretir. Artan eğilme, sapmayı; sapma da momenti büyütebilir. Elemanın eğilme rijitliğiEğilme RijitliğiBir kesitin eğilmeye karşı gösterdiği direnç; elastisite modülü ile atalet momentinin çarpımından (EI) oluşan temel mukavemet parametresi. bu gelişmeye karşı koyar. Kararlılık problemi, bu iki etkinin hangi yük düzeyinde dengelenebildiğiyle ilgilidir.[1][1]MIT OpenCourseWare. Unified Engineering: M12–13, Buckling of Simple Columns. Euler modeli, mesnet koşulları ve başlangıç kusurları.Kaynağa Git

Tam düz, ekseninden yüklenen ve doğrusal elastik kabul edilen ideal bir kolonKolonAğırlıklı olarak eksenel basınç kuvveti taşıyan, düşey ve yatay yükleri kirişten temele aktaran düşey taşıyıcı eleman. için belirli bir kritik yük tanımlanabilir. Gerçekte ise ilk eğrilik, bağlantı toleransları ve küçük yük eksantriklikleri vardır. Bu nedenle gerçek bir kolonda yanal deplasmanDeplasmanBir yapı noktasının, yük etkisi altında ilk konumuna göre yaptığı yer değiştirme; yapısal analizin temel çıktılarından biri., ideal kritik yüke ulaşılmadan da gelişebilir. Burkulmayı yalnızca “önce hiç hareket yoktu, sonra eleman aniden eğildi” şeklinde düşünmek, gerçek davranışın bir bölümünü gözden kaçırır.

Bir elemanın basınç dayanımını sadece kesit alanı ile malzeme dayanımını çarparak belirlemek bu yüzden yeterli değildir. Aynı malzemeden ve aynı kesitten yapılmış iki elemanın desteklenmeyen boyları farklıysa kararlılıkları da farklı olabilir. Örneğin bir kafes sisteminin basınç çubuğuBasınç ÇubuğuBaşlıca iç kuvveti eksenel basınç olan taşıyıcı eleman veya idealize kuvvet aktarım bölgesi. ile kısa bir yük aktarma parçası, eşit kesit alanına rağmen aynı yükte sınır durumuna ulaşmak zorunda değildir.

Burkulma Türleri Nelerdir?

Burkulma türünü belirlerken iki soruya bakılır: Elemanın bütünü mü şekil değiştiriyor, kesitin bir parçası mı? Ardından bu şekil değiştirmeye dönmenin eşlik edip etmediği incelenir. Aynı elemanda birden fazla kararsızlık biçimi mümkün olabilir; tasarımda ilgili sınır durumlarının birlikte kontrol edilmesi gerekir.[2][2]AISC (2016). Specification for Structural Steel Buildings, ANSI/AISC 360-16. Bölüm C, E ve F: kararlılık, basınç ve eğilme elemanları.Kaynağa Git

Eğilmeli Burkulma

Elemanın ekseni bir düzlem içinde eğrilir. İki ucundan basınca zorlanan uzun bir çubuk, bu davranışın en tanıdık örneğidir. Euler kolon modeli, ideal elastik eğilmeli burkulmayı açıklamak için kullanılır.

Kesitin iki asal eksendeki eğilme rijitliği farklı olabilir. Dikdörtgen bir çubuğu bir yönde kolayca, diğer yönde daha zor eğebilmeniz bunun basit bir göstergesidir. Bununla birlikte kritik yönü belirlemek için her eksendeki desteklenmeyen boy ve mesnetMesnetBir taşıyıcı elemanın yüklerini zemine veya diğer elemanlara aktardığı, hareket serbestliğini kısıtlayan bağlantı noktası. koşulları da bilinmelidir.

Burulmalı ve Eğilmeli Burulmalı Burkulma

Bazı basınç elemanlarında kesit, boyuna eksen çevresinde dönebilir. Dönme ile yanal eğilme birbirine bağlı geliştiğinde eğilmeli burulmalı burkulma söz konusudur. Özellikle açık ve tek simetrili kesitlerde bu davranışın araştırılması gerekir. Yalnızca iki eğilme eksenine ait Euler yüklerini hesaplamak, tüm olası modları kontrol etmek anlamına gelmez.

Yerel Burkulma

İnce cidarlı bir profilin başlığı veya gövdesi, elemanın bütünü belirgin biçimde eğilmeden de dalgalanabilir. Burada önemli büyüklük, yalnızca kolonun boyu değil, ilgili levha parçasının genişlik/kalınlık oranı ve kenarlarının nasıl tutulduğudur.

Bu nedenle kesit alanı büyük olan bir profil de ince levha parçaları içeriyorsa yerel kararlılık bakımından incelenir. Eleman narinliği ile kesit parçasının narinliği farklı geometrik ölçülerdir.

Kirişlerde Yanal Burulmalı Burkulma

Eğilme etkisindeki bir kirişKirişAğırlıklı olarak eğilme momenti ve kesme kuvveti taşıyan, döşeme yüklerini kolon veya perdelere aktaran yatay taşıyıcı eleman., yeterince yanal ve burulmalı desteklenmemişse yana yer değiştirip dönebilir. Bu olay yanal burulmalı burkulmaYanal Burulmalı BurkulmaEğilmeye çalışan narin bir kirişin, basınç başlığının yana doğru sapması ve kesitin eş zamanlı burulmasıyla oluşan burkulma türü. olarak adlandırılır. Kirişin moment dağılımı, yükün uygulanma konumu ve basınç başlığının destekleri önem taşır. Basınç kolonunun Euler formülü, kirişin bu sınır durumunu doğrudan hesaplayan bağıntı değildir.

Narinlik Oranı Nedir, Burkulmayı Nasıl Etkiler?

Bir çubuğa yalnızca “uzun” demek mühendislik hesabı için yeterli olmaz. Uzunluğun, kesitin ilgili eksendeki geometrik özelliğine göre değerlendirilmesi gerekir. Bu ilişki atalet yarıçapıAtalet YarıçapıBir kesitin atalet momentinin, kesit alanına oranının kareköküyle bulunan; kesitin kütlesinin (alanının) belirli bir eksen etrafında ne kadar 'dağınık' konumlandığını ifade eden geometrik büyüklük. ve narinlik oranıNarinlik OranıBir basınç elemanının etkin boyunun, kesitin atalet yarıçapına bölünmesiyle elde edilen, burkulma dayanımını doğrudan belirleyen boyutsuz oran. ile kurulur.[4][4]Hibbeler, R. C. (2017). Mechanics of Materials, 10. baskı. Pearson. Kolon burkulması ve kararlılık.

Atalet Yarıçapı ve Narinlik Formülü

Atalet yarıçapı:

$$r=\sqrt{\frac{I}{A}}$$

Burada $I$ ilgili eksene göre alan atalet momentiAtalet MomentiBir kesitin alanının, tarafsız eksene göre dağılımını niteleyen; eğilme rijitliği ve dayanımını doğrudan belirleyen geometrik özellik., $A$ kesit alanıdır. $I$ için mm⁴ ve $A$ için mm² kullanılırsa $r$ milimetre cinsinden bulunur. Bu büyüklük, gerçek kesitin yuvarlak olduğunu veya fiziksel bir yarıçapı bulunduğunu söylemez; alanın eksene göre dağılımını özetler.

Elemanın aynı eksendeki narinlikNarinlikBir basınç elemanının burkulmaya olan yatkınlığını niteleyen, boyu ile enkesit geometrisini ilişkilendiren tanımlayıcı özellik. oranı ise:

$$\lambda=\frac{L_k}{r}=\frac{KL}{r}$$

$L$ incelenen desteklenmeyen boyu, $K$ etkin uzunluk katsayısını, $L_k$ ise burkulma boyunu gösterir. Pay ve payda aynı uzunluk biriminde olduğundan $\lambda$ boyutsuzdur. Kesit geometrisinin hesaba etkisi için Atalet Momenti Nedir? yazısına da bakılabilir.

Aynı Kesitte Boyun Etkisi

Aynı kesiti ve mesnet koşullarını koruyup boyu iki katına çıkarırsanız narinlik de iki katına çıkar. İdeal Euler modelinde kritik yük ise dörtte bire iner. Böylece malzeme miktarına bakarak yeterince güçlü görünen bir elemanın, uzunluğu nedeniyle neden kararlılık sorunu yaşayabileceği anlaşılır.

Tek bir narinlik değerini bütün malzemeler için evrensel sınır kabul etmek doğru olmaz. Elastik veya elastik olmayan davranışa geçiş; malzeme özelliklerine, kesite ve kullanılan tasarım modeline bağlıdır. Ayrıca çerçevedeki bir kolonun narinliğini hesaplarken bağlantıları ve kat ötelenmesini temsil eden sınır koşulları doğru seçilmelidir.

Burkulma Boyu ve Etkin Uzunluk Katsayısı Nasıl Belirlenir?

Burkulma boyu, incelenen elemanla aynı elastik kritik yüke sahip eşdeğer mafsallı kolonun boyu olarak düşünülebilir. $L_k=KL$ bağıntısındaki $K$, uçların dönme ve yer değiştirme kısıtlarını hesaba katmanın bir yoludur.

İdeal Mesnet Koşulları ve K Katsayısı

Aşağıdaki değerler, belirtilen kısıtların tam olarak sağlandığı ideal, prizmatik kolon içindir. Katsayıların yanında elemanın hangi doğrultuda hareket edebildiği de okunmalıdır.[1][1]MIT OpenCourseWare. Unified Engineering: M12–13, Buckling of Simple Columns. Euler modeli, mesnet koşulları ve başlangıç kusurları.Kaynağa Git[4][4]Hibbeler, R. C. (2017). Mechanics of Materials, 10. baskı. Pearson. Kolon burkulması ve kararlılık.

Tablo 1 - Table 1 - İdeal kolonlarda etkin boy ve mafsallı kolona göre kritik yük

Uç koşulları	K	Burkulma boyu	Aynı EI ve L için yük oranı
Mafsallı–mafsallı, uçlarda yanal hareket kısıtlı	1,00	L	1,00
Ankastre–serbest	2,00	2L	0,25
Ankastre–mafsallı, uçlarda yanal hareket kısıtlı	Yaklaşık 0,70	Yaklaşık 0,70L	Yaklaşık 2,04
Ankastre–ankastre, uçlarda yanal hareket kısıtlı	0,50	0,50L	4,00

Örneğin mafsallı–mafsallı bir kolonun iki ucu da dönebilir; ancak uçların incelenen burkulma düzleminde yana kaymasına izin verilmez. “Mafsal var” bilgisinden yalnız başına etkin boy belirlenemez. Mesnet türlerinin hangi hareketleri kısıtladığı bu nedenle hesabın başlangıcıdır.

Gerçek Çerçevelerde Burkulma Boyu

Bir kolonun ucuna bağlı kiriş, genellikle sonsuz rijit bir ankastre oluşturmaz. Birleşim dönmesi, komşu elemanların rijitliği ve sistemin ötelenebilmesi, kolonun davranışını değiştirir. DöşemeDöşemeDüşey yükleri taşıyan, kullanım alanını oluşturan ve yatay yükleri diyafram olarak düşey elemanlara aktaran yatay taşıyıcı eleman. veya çaprazın varlığı da ilgili yönde yeterli destek sağladığı gösterilmeden ideal mesnet kabulü için kullanılamaz.

Bu nedenle tablodan seçilen bir katsayı ile gerçek bir binanın bütün kolonlarını hesaplamak uygun bir yaklaşım değildir. Etkin boyun belirlenmesi veya kararlılığın doğrudan analizle hesaba katılması, kullanılan model ve tasarım yönteminin bir parçasıdır.

Euler Kritik Burkulma Yükü Nasıl Hesaplanır?

Prizmatik, başlangıçta düz, eksenel basınca maruz ve doğrusal elastik bir kolonun eğilmeli burkulması için temel bağıntı şöyledir:[1][1]MIT OpenCourseWare. Unified Engineering: M12–13, Buckling of Simple Columns. Euler modeli, mesnet koşulları ve başlangıç kusurları.Kaynağa Git

$$P_{cr}=\frac{\pi^2EI}{(KL)^2}$$

Formüldeki Büyüklükler ve Birimler

• $P_{cr}$: İdeal elastik kritik burkulma yüküBurkulma Yüküİdeal, kusursuz bir basınç elemanının teorik olarak stabilitesini kaybettiği, elemanın rijitliği ve etkin boyuna bağlı kritik eksenel yük..
• $E$: Malzemenin elastisite modülüElastisite ModülüBir malzemenin elastik bölgede gerilme ile şekil değiştirme arasındaki orantı sabiti; malzemenin rijitliğini niteleyen temel özellik..
• $I$: İncelenen burkulma eksenine göre alan atalet momenti.
• $KL$: Aynı eksendeki etkin boy.

$E$ için N/mm², $I$ için mm⁴ ve boy için mm kullanılırsa sonuç N çıkar. Formülün birim kontrolü de bunu gösterir: $(\mathrm{N/mm^2})\,\mathrm{mm^4}/\mathrm{mm^2}=\mathrm{N}$. GPa, cm⁴ ve metre cinsinden verilen değerleri doğrudan aynı ifadeye koymak, sonucu çok büyük oranlarda değiştirebilir.

Hangi Eksenin Atalet Momenti Kullanılmalı?

Her iki asal eksen için ilgili $I$, $K$ ve $L$ ile hesap yapılır. İki yönde etkin boylar aynıysa küçük atalet momenti daha küçük Euler yükü verir. Ancak bir yönde ara destek bulunması, diğer yönde bulunmaması halinde yalnızca “zayıf eksenZayıf EksenBir enkesitin daha küçük atalet momentine ve dolayısıyla daha düşük eğilme rijitliğine sahip olduğu asal eksen.” etiketine bakmak yeterli olmaz. Karşılaştırılan büyüklükler $EI_x/(K_xL_x)^2$ ve $EI_y/(K_yL_y)^2$ olmalıdır.

Euler Formülünün Geçerlilik Koşulları

Euler bağıntısı ideal elastik modeli çözer. Kesit boyunca sabit eğilme rijitliği, tanımlanmış mesnetler ve yükün eksenden uygulanması gibi kabuller kullanır. Bulunan kritik yükteki ortalama gerilmeGerilmeBir kesite etkiyen iç kuvvetin, kesit alanına bölünmesiyle elde edilen, malzemenin iç direncini ifade eden temel mukavemet büyüklüğü. elastik modelin sınırlarını aşıyorsa, aynı formülü kullanarak kapasite yorumu sürdürmek tutarlı olmaz.[4][4]Hibbeler, R. C. (2017). Mechanics of Materials, 10. baskı. Pearson. Kolon burkulması ve kararlılık.

Kritik gerilme ile narinlik arasındaki ilişki, formülün kesit alanına bölünmesiyle görülebilir:

$$\sigma_{cr}=\frac{P_{cr}}{A}=\frac{\pi^2E}{\lambda^2}$$

Bu ifade elastik kolon modelindeki geometrik etkiyi açıkça gösterir. Gerçek bir elemanın tasarım dayanımı için başlangıç kusurları, malzeme davranışı ve ilgili diğer sınır durumları da değerlendirilir.

Burkulma Hesabı Örneği: Mafsallı Bir Kolon

İki ucunda yanal yer değiştirmesi kısıtlı mafsallar bulunan, 40 × 80 mm dolu dikdörtgen çelik çubuk düşünelim. Boyu 3.000 mm, elastisite modülü 200.000 N/mm² olsun. Her iki eksende $K=1$ kabul edilsin. Bu örnek, bir projeden alınmış tasarım hesabı değil, ideal modelin sayısal uygulamasıdır.

Kesit Özellikleri ve Verilenler

40 mm genişliği $x$ doğrultusunda, 80 mm yüksekliği $y$ doğrultusunda tanımlayalım. Merkezden geçen yatay $x$ ekseni ve düşey $y$ ekseni için:

$$A=40\times80=3.200\ \mathrm{mm^2}$$ $$I_x=\frac{40\times80^3}{12}=1.706.666{,}7\ \mathrm{mm^4}$$ $$I_y=\frac{80\times40^3}{12}=426.666{,}7\ \mathrm{mm^4}$$

Burada $y$ ekseni etrafındaki eğilmeye karşı rijitlikRijitlikRijitlik, bir elemanın veya yapının yük altında ne kadar az şekil değiştirdiğini gösteren özelliktir; aynı yük altında daha az yer değiştiren sistem daha rijittir. daha küçüktür. Bu eksendeki atalet yarıçapı ve narinlik:

$$r_y=\sqrt{\frac{426.666{,}7}{3.200}}=11{,}55\ \mathrm{mm},\qquad \lambda_y=\frac{3.000}{11{,}55}\approx259{,}8$$

Kritik Yük ve Sonucun Yorumu

$$P_{cr,y}=\frac{\pi^2\times200.000\times426.666{,}7}{(1\times3.000)^2} \approx93.578\ \mathrm{N}=93{,}6\ \mathrm{kN}$$

Diğer eksende $I_x=4I_y$ olduğundan aynı etkin boy için $P_{cr,x}\approx374{,}3$ kN bulunur. İki eğilmeli mod arasında küçük olan 93,6 kN belirleyicidir. Bu yükün kesit alanına bölünmesiyle elde edilen ortalama kritik gerilme yaklaşık 29,2 MPa’dır.

Hesap, dikdörtgen kesitin doğru yönlendirilmesinin neden önemli olduğunu da gösterir. $I_x$ ile $I_y$‘yi karıştırmak bu örnekte kritik yükü dört kat büyük hesaplamaya yol açar. Kesit eksenlerini çizmeden yalnızca katalogdaki bir atalet momentini kullanmak bu hatayı kolaylaştırır.

93,6 kN neyi ifade ediyor? Bu sonuç, seçilen ideal elastik modelin kritik yüküdür. Elemanın izin verilen yükü veya yönetmeliklere göre tasarım dayanımı olarak doğrudan kullanılamaz. Gerçek bağlantılar, kusurlar, yük birleşimleri ve diğer sınır durumları bu örnekte hesaplanmamıştır.

Boy veya Yanal Destek Değişirse

Aynı elemanın boyu 6 m olursa, her iki yönde diğer kabuller korunmak şartıyla küçük Euler yükü yaklaşık 23,4 kN’a düşer. Boy 1,5 m’ye indirilirse yaklaşık 374,3 kN elde edilir. Bu iki sonuç, formüldeki boyun karesi etkisinden gelir; daha kısa elemanda elastik varsayımın uygunluğu ayrıca kontrol edilir.

Ara yanal destek de etkin boyu azaltabilir. Fakat destek bir doğrultuda etkilidir ve yeterli rijitlik ile dayanımı bulunmalıdır. Sadece çizimde elemanın ortasına bir nokta eklemek, iki eksendeki burkulma boyunu da otomatik olarak yarıya indirmez.

Gerçek Elemanların Burkulması Neden Euler Modelinden Farklıdır?

Başlangıç Eğriliği ve Yük Eksantrikliği

İmalat ve montaj sonunda elemanın ekseni tam düz olmayabilir. Ayrıca basınç kuvveti kesitin merkezinden geçmeyebilir. Bu durumda yükleme başından itibaren eğilme etkileri oluşur; yanal deplasman arttıkça kuvvetin yarattığı ek moment de büyür. Bu etkileşim, ikinci mertebe etkilerinin incelenmesini gerektirir.

İdeal ve kusurlu iki kolonun yük–deplasman eğrilerinin aynı olmaması beklenir. Modelde kabul edilen küçük bir ilk eğrilik, özellikle kritik yüke yaklaşılırken büyük sonuç farkları yaratabilir. Bu nedenle analiz modelinin neyi idealize ettiği, sonuç değerinin kendisi kadar önemlidir.

Artık Gerilmeler ve Elastik Olmayan Davranış

Haddeleme veya kaynakKaynakİki çelik parçanın, ergiyen kaynak metaliyle kaynaşarak kalıcı ve tek parça haline getirilmesi işlemi. gibi işlemler kesitte artık gerilmeler bırakabilir. Dış yük arttığında kesitin bazı bölgeleri diğerlerinden önce doğrusal elastik davranıştan ayrılabilir. Malzemenin ve kesitin etkin rijitliği değiştiğinde, sabit $EI$ ile kurulan ideal model tek başına yeterli olmaz.

Bu geçiş özellikle orta narinlikteki elemanların değerlendirilmesinde önemlidir. Hesapta kullanılan kolon dayanım eğrileri ve doğrusal olmayan analiz yöntemleri, geometrik etkilerle malzeme davranışının birlikte ele alınmasına imkân verir. Kullanılan yöntemin varsayımları modeldeki kusur, rijitlik ve yük tanımlarıyla uyumlu olmalıdır.[2][2]AISC (2016). Specification for Structural Steel Buildings, ANSI/AISC 360-16. Bölüm C, E ve F: kararlılık, basınç ve eğilme elemanları.Kaynağa Git

Çelik ve Betonarme Elemanlarda Burkulma

Çelik Kolonlarda Eleman ve Kesit Kararlılığı

Çelik bir kolonda genel eğilmeli burkulma hesabı yapıldıktan sonra iş bitmiş sayılmaz. Kesitin biçimine göre burulmalı modlar, ince kesit parçaları için yerel kararlılık ve varsa eksenel kuvvetNormal KuvvetBir kesite, kesit düzlemine dik (eksen doğrultusunda) etkiyen, çekme veya basınç olarak ortaya çıkan iç kuvvet.–moment etkileşimi değerlendirilir. Kolonun bağlandığı sistem ve desteklerin sağladığı kısıtlar bu kontrollerin girdileridir.

Betonarme Kolonlarda İkinci Mertebe Etkileri ve Donatı Burkulması

Betonarme bir kolonun genel kararlılığı ile boyuna donatısının yerel burkulması ayrı ölçeklerdeki davranışlardır. Kolon düzeyinde çatlama, betonun doğrusal olmayan davranışı, sünme ve eksenel kuvvetin yer değiştirmelerle etkileşimi dikkate alınır. Donatı düzeyinde ise enine donatının düzeni ve sağladığı yanal destek önemlidir.[3][3]NIST (2017). Guidelines for Nonlinear Structural Analysis and Design of Buildings, Part IIb: Reinforced Concrete Moment Frames. GCR 17-917-46v3.Kaynağa Git

Örneğin örtü betonunun hasar gördüğü bir bölgede boyuna donatının yanal destek koşulları değişebilir. EtriyeEtriyeKolon ve kiriş gibi elemanlarda boyuna donatıyı çevreleyen, kesme kuvveti taşıyan ve boyuna donatıyı sargılayan kapalı enine donatı parçası. ve çirozların ayrıntıları, bu donatıların davranışını etkiler. Dolayısıyla betonarme kolonu, yalnızca brüt kesit atalet momentini Euler bağıntısına koyarak değerlendirmek taşıyıcı sistemin bütün davranışını temsil etmez.

Burkulma Riski Nasıl Azaltılır?

Yanal Destekleme ve Etkin Boy

Doğru konumlandırılmış yanal destek, elemanın serbestçe şekil değiştirebildiği boyu azaltabilir. Destekleme kararı verilirken yalnızca desteğin yeri değil, hangi yönde etkili olduğu, burulmayı kısıtlayıp kısıtlamadığı ve aldığı kuvveti nereye aktardığı da belirlenir. Destek elemanı ile birleşiminin yeterliliği birlikte incelenir.

Kesit, Bağlantı ve Yük Aktarımı

Kesitin ilgili eksendeki atalet momentini artırmak eğilme rijitliğini yükseltir. İnce levha parçalarının boyutlarını değiştirmek yerel kararlılığı etkiler. Yükü uygun doğrultudan aktarmak, beklenmeyen eksantriklikleri azaltır. Bunların her biri farklı bir mekanizmaya müdahale eder; uygun çözüm elemanın hangi sınır durumunun belirleyici olduğuna bağlıdır.

Bu yüzden burkulma kontrolünün temel sorusu yalnızca “profil yeterince büyük mü?” değildir. Yükün izlediği yol, kesitin biçimi, serbest boylar ve bağlantıların gerçekten sağladığı kısıtlar aynı model içinde anlaşılmalıdır. Sayısal sonuç bu modelin ardından anlam kazanır.

Sıkça Sorulan Sorular

Burkulma analizinde gösterilen mod şekli gerçek deplasmanı verir mi?

Doğrusal özdeğer burkulma analizindeki mod şeklinin genliği keyfî olarak ölçeklenir; ekranda görülen büyüklük doğrudan milimetre cinsinden fiziksel bir deplasman sonucu değildir. Mod, olası kararsızlık biçimini gösterir. Yük altında oluşacak gerçek deplasmanlar için uygun kusur ve malzeme tanımlarıyla yük–deplasman analizi gerekir.
