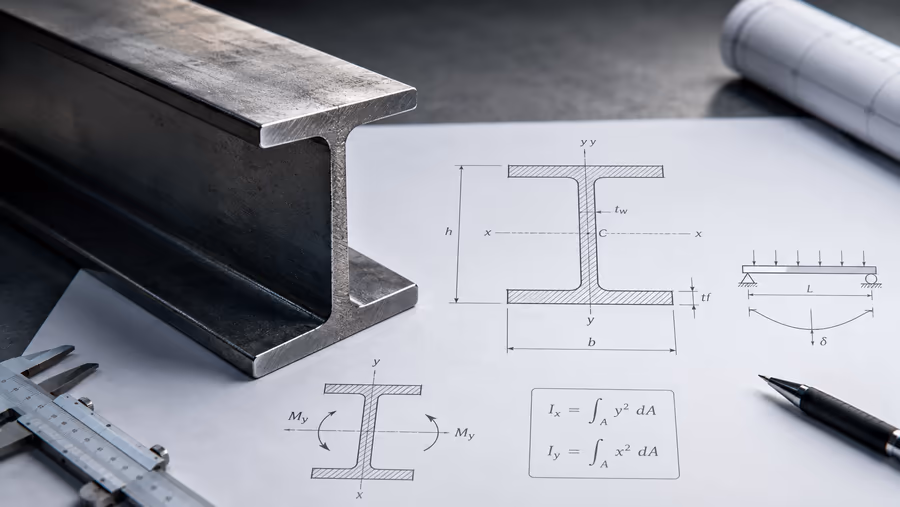

Aynı miktarda malzemeden yapılmış iki kirişKirişAğırlıklı olarak eğilme momenti ve kesme kuvveti taşıyan, döşeme yüklerini kolon veya perdelere aktaran yatay taşıyıcı eleman. kesiti düşünün: biri dolu bir dikdörtgen, diğeri aynı alanı tarafsız eksenden uzağa yayan bir I-profil. Aynı eğilme momentiEğilme MomentiBir kesite etkiyen, kesiti eğmeye çalışan; kesitin bir tarafındaki kuvvetlerin o kesite göre moment toplamından oluşan iç kuvvet. altında I-profil çok daha az gerilmeGerilmeBir kesite etkiyen iç kuvvetin, kesit alanına bölünmesiyle elde edilen, malzemenin iç direncini ifade eden temel mukavemet büyüklüğü. ve sehimSehimBir yapısal elemanın düşey yükler altında, orijinal doğrultusundan düşey yönde yaptığı elastik yer değiştirme. yaşar. Bu farkın nedeni, iki kesitin alanı aynı olsa da bu alanın eksene göre nasıl dağıldığının tamamen farklı olmasıdır; bu dağılımı sayısal olarak ifade eden büyüklüğe atalet momentiAtalet MomentiBir kesitin alanının, tarafsız eksene göre dağılımını niteleyen; eğilme rijitliği ve dayanımını doğrudan belirleyen geometrik özellik. denir.

Bu yazı, atalet momentinin ne olduğunu, nasıl hesaplandığını ve bileşik kesitlerde nasıl bulunduğunu ele alıyor.

Atalet Momentinin Tanımı

Atalet momenti, bir alanın belirli bir eksene olan uzaklığının karesiyle ağırlıklandırılıp toplanmasıyla bulunur[1]Hibbeler, R. C. (2017). Mechanics of Materials (10. baskı). Pearson.:

Ix=∫y2 dAI_x = \int y^2 \, dA

Burada IxI_x, alanın xx eksenine göre atalet momentini; yy ise her bir alan parçacığının bu eksene olan uzaklığını ifade eder. Statik momentten farklı olarak burada uzaklığın karesi kullanılır; bu yüzden eksenden uzak kalan alan parçacıkları, toplam değere orantısız derecede büyük katkı yapar.

Birim ve İşaret

Atalet momentinin birimi, bir alan ile uzaklığın karesinin çarpımı olduğundan uzunluğun dördüncü kuvvetidir (mm⁴, cm⁴)[2]Beer, F. P., Johnston, E. R., DeWolf, J. T. ve Mazurek, D. F. (2014). Mechanics of Materials (7. baskı). McGraw-Hill.. Uzaklık her zaman karesi alınarak işleme girdiğinden, tek tek her terim pozitiftir; bu yüzden atalet momenti, hangi eksene göre alınırsa alınsın her zaman pozitiftir ve hiçbir zaman sıfır olmaz.

Bileşik Kesitlerde Atalet Momenti: Paralel Eksen Teoremi

Standart olmayan bir kesitte parçaların merkezsel atalet momentleri biliniyorsa, bunları incelenen ortak eksene aktarmak için paralel eksen teoremi kullanılır. Bu nedenle kesit önce basit parçalara ayrılır ve her parça için eksenler arası uzaklık hesaba katılır[1]Hibbeler, R. C. (2017). Mechanics of Materials (10. baskı). Pearson.:

Ix=Ixˉ+Ad2I_x = I_{\bar{x}} + A d^2

Burada IxˉI_{\bar{x}} parçanın kendi merkezsel eksenindeki değeri, AA alanı, dd ise parça merkezi ile ortak eksen arasındaki uzaklıktır. Ortak eksene taşınan katkıların tamamı toplandığında kesitin toplam atalet momenti elde edilir[1]Hibbeler, R. C. (2017). Mechanics of Materials (10. baskı). Pearson.:

Ix=∑(Ixˉ,i+Aidi2)I_x = \sum \left( I_{\bar{x},i} + A_i d_i^2 \right)

Bu teoremin doğrudan bir sonucu, bir kesitin atalet momentinin, kendi merkezsel eksenine göre her zaman minimum değerini almasıdır; çünkü d2d^2 terimi her zaman pozitiftir ve merkezden uzaklaştıkça bu terim değeri artırır.

x-x12d₁d₂
Görsel 1 - Figure 1 - T kesitinde paralel eksen teoreminin iki parçaya uygulanması.

Sonuç

Atalet momenti, bir alanın eksene göre dağılımını, bu dağılımın eğilmeye karşı direnci nasıl etkilediğini yansıtacak biçimde özetleyen bir büyüklüktür.

  • Tanım: Bir alanın eksene olan uzaklığının karesiyle ağırlıklandırılıp toplanmasıyla bulunur (I = ∫y² dA).
  • Birim ve işaret: Uzunluğun dördüncü kuvveti biriminde ölçülür; her zaman pozitiftir, hiçbir eksene göre sıfır olmaz.
  • Bileşik kesitler: Paralel eksen teoremi (I = Imerkez + A·d²) ile her parçanın katkısı ortak eksene taşınıp toplanır.

Atalet momenti, kesit modülü ve eğilme gerilmesi hesabının doğrudan girdisidir; bir kesitin eğilme momentine karşı ne kadar gerilme üreteceği, bu büyüklük üzerinden belirlenir.

Sıkça Sorulan Sorular
Alan atalet momenti nedir ve neyi gösterir?

Alan atalet momenti, bir kesit alanının seçilen eksene göre nasıl dağıldığını gösteren geometrik bir büyüklüktür. Alan parçacıklarının eksene olan uzaklığının karesiyle ağırlıklandırılması nedeniyle, eksenden uzak kalan alanlar toplam değere orantısız büyük katkı yapar ve bu dağılım kesitin eğilmeye karşı direncini belirler.

Atalet momenti nasıl hesaplanır?

Temel tanım Ix = ∫y2 dA'dır; burada y, her alan parçacığının x eksenine olan uzaklığıdır. Standart kesitlerde hazır bağıntılar, bileşik kesitlerde ise paralel eksen teoremi (I = Ī + A·d2) ile parçaların kendi merkezsel atalet momentleri ve A·d2 katkıları ortak eksene taşınıp toplanır.

Atalet momentinin birimi nedir?

Atalet momenti, bir alan ile uzaklığın karesinin çarpımı olduğundan birimi uzunluğun dördüncü kuvvetidir; uygulamada mm4, cm4 veya m4 kullanılır. Uzaklık her zaman karesi alınarak işleme girdiğinden, atalet momenti hangi eksene göre alınırsa alınsın her zaman pozitiftir.

Bir kesitin atalet momenti nasıl artırılır?

En etkili yol, kesit alanının daha büyük bölümünü incelenen eksenden uzağa taşımaktır; bu nedenle aynı malzeme alanına sahip I veya kutu profiller dolu kesitlerden daha verimlidir. Paralel eksen teoremindeki d2 terimi her zaman pozitif olduğundan, bir kesit kendi merkezsel eksenine göre minimum atalet momentini alır ve merkezden uzaklaştıkça değer artar.

Alan atalet momenti ile kütle ve polar atalet momenti arasındaki fark nedir?

Alan atalet momenti, kesit alanının bir eksene göre dağılımını ve eğilme davranışını tanımlar; birimi uzunluğun dördüncü kuvvetidir. Kütle atalet momenti ise kütlenin dönme eksenine göre dağılımını ve açısal ivmeye direncini tanımlar; birimi kg·m2'dir. Polar atalet momenti ise alan dağılımını bir eksen yerine bir noktaya göre ölçer.
