P-Delta Etkisi Nedir? İkinci Mertebe Hesap

Bu yazıda, “İkinci Mertebe Etkileri” olarak da bilinen P-Delta Etkisi ( $P-\Delta$ ) etkisini, mekanik temelleri ve yönetmelik sınırlarıyla teknik bir derinlikle inceliyoruz.

İnşaat mühendisliğinde statik analiz yapılırken genellikle yapının yükler altındaki şekil değiştirmemiş geometrisi üzerinden hesap yapılır. Ancak gerçek dünyada deprem veya rüzgar gibi yanal yükler yapıyı ittiğinde, yapı artık başlangıçtaki dikey ekseninde değildir. İşte bu noktada, yapının kendi ağırlığının bu yeni eğrilmiş geometri üzerindeki yıkıcı etkisi başlar.

P-Delta Nedir? Mekanik Temeller

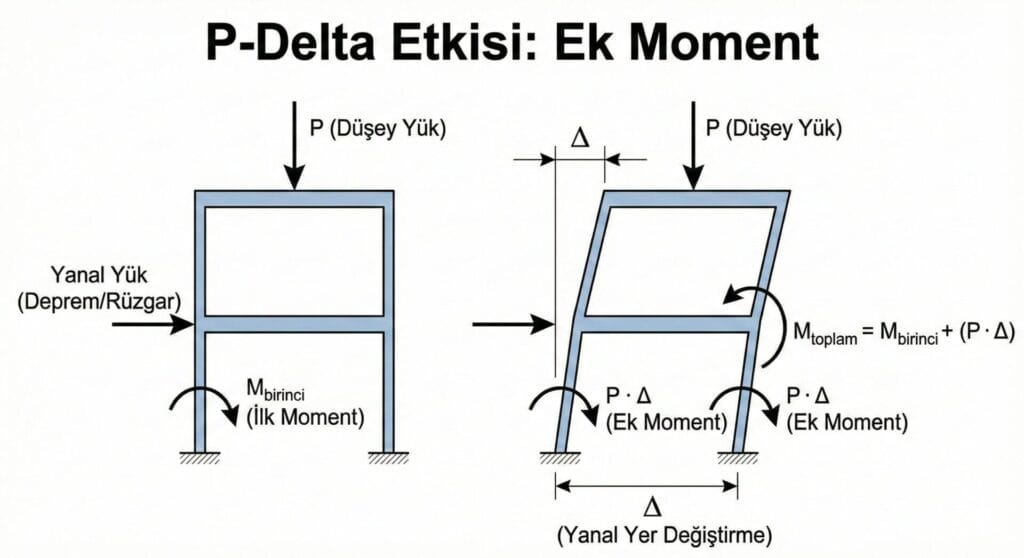

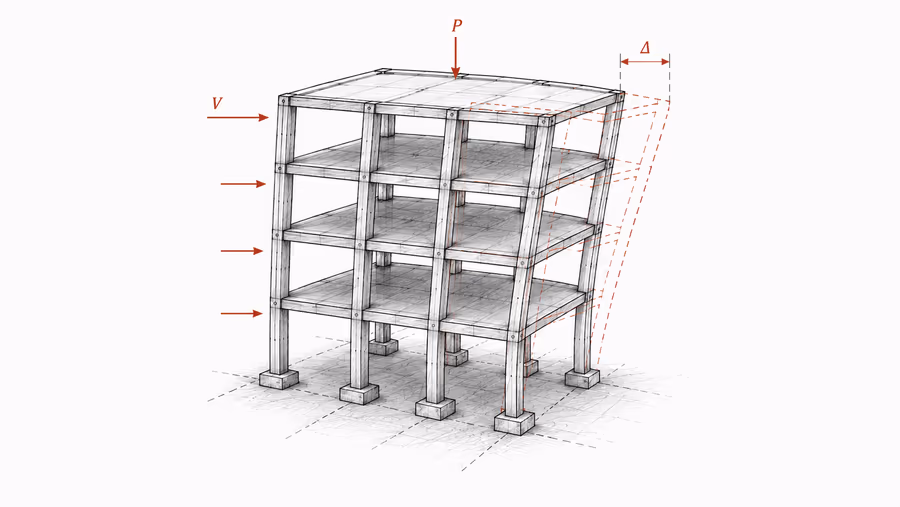

P-Delta (ikinci mertebe) etkisi şeması: düşey yük P'nin yanal yer değiştirme Δ sonucu oluşturduğu ek devrilme momenti — Görsel 1 - P-Delta etkisi: düşey yük P’nin yanal yer değiştirme Δ sonucu oluşturduğu ikinci mertebe moment etkisi

P-Delta etkisi, düşey yüklerin ( $P$ ), yanal yer değiştirme ( $\Delta$ ) yapmış bir düğüm noktasında yarattığı ek moment etkisidir. Analitik olarak toplam moment şu şekilde ifade edilir:

M_{\text{toplam}} = M_{\text{birinci}} + (P \cdot \Delta)

$M_{\text{birinci}}$ : Yapı dik konumdayken yanal yüklerden (deprem/rüzgar) kaynaklanan moment.
$P$ : Elemana veya kata etkiyen toplam düşey yük (ölü + hareketli yükler).
$\Delta$ : Yanal yer değiştirme miktarı.

Sistem yanal olarak ötelendiğinde, düşey yükler artık kolonun merkezinden geçmez. Bu durum, kolon uçlarında ve temellerde birinci mertebe analizde görülmeyen bir ek moment doğurur.

P-Delta Etkisinin İki Türü

Literatürde ve gelişmiş paket programlarda P-Delta etkisi iki seviyede ele alınır:

$P-\Delta$ (Büyük Delta): Kat yer değiştirmeleriyle ilgilidir. Binanın katlar arası göreli ötelenmesi sonucu tüm katın dengesini bozan etkidir. Genellikle yönetmeliklerde kontrol edilen ana parametre budur.
$P-\delta$ (Küçük delta): Tekil bir elemanın (kolon veya kiriş) kendi ekseni içindeki eğrilmesiyle ilgilidir. Elemanın düğüm noktaları arasındaki lokal şekil değiştirmesinden kaynaklanır.

TBDY 2018 ve İkinci Mertebe Gösterge Katsayısı

Türkiye Bina Deprem Yönetmeliği, P-Delta etkisinin ihmal edilip edilemeyeceğine karar vermek için her kat için bir İkinci Mertebe Gösterge Katsayısı ( $\theta$ ) hesaplanmasını ister:

\theta

$(P$ : $i$ ‘inci katın üzerindeki toplam düşey yük.
$\Delta$ : $i$ ‘inci katın azaltılmış ortalama göreli kat ötelemesi.
$V$ : $i$ ‘inci kattaki toplam kat kesme kuvveti.
$h$ : $i$ ‘inci katın yüksekliği.

Kritik Sınırlar:

$\theta$ : İkinci mertebe etkileri ihmal edilebilir seviyededir.
$\theta$ : Yapı çok esnektir. Ya kesitler büyütülerek rijitlik artırılmalı ya da analiz yöntemleri değiştirilerek bu etkiler hesaba dahil edilmelidir.

Önemli

$\theta$ sınırı özellikle esnekliği yüksek çerçeve sistemlerde ve yüksek katlarda kritiktir. Bu sınır aşıldığında yapı, deprem yüklerini kendi ağırlığıyla pozitif geri beslemeyle büyütmeye başlar. Kesit büyütme veya perde duvar eklenmeden bu sınırı sadece analiz yöntemi değiştirerek aşmaya çalışmak yetersiz kalabilir.

P-Delta Neden Tehlikelidir?

P-Delta etkisi, yapıda bir negatif rijitlik doğurur. Yani yapı yanal olarak itildikçe, kendi ağırlığı onu daha fazla itmeye başlar.

Rijitlik Kaybı: Yapı esnekleştikçe P-Delta artar, P-Delta arttıkça yapı daha çok esner. Bu bir kısır döngüdür.
Periyot Uzaması: Yapının efektif rijitliği azaldığı için doğal titreşim periyodu ( $T$ ) uzar.
Stabilite Kaybı: Limit aşılırsa, yapı sadece yanal yüklerden değil, kendi ağırlığını taşıyamadığı için “geometrik stabilite kaybı” (devrilme) sonucu göçer.

Gelişmiş Analiz Yazılımlarında P-Delta (ETABS, SAP2000 vb.)

Günümüz mühendislik yazılımları, P-Delta etkilerini hesaba katmak için matris deplasman yönteminin gücünü kullanır. Programlarda P-Delta analizi tanımlarken genellikle iki farklı yaklaşım karşımıza çıkar:

İteratif Olmayan Yöntem: Sadece birinci mertebe sonuçları kullanılarak geometrik rijitlik matrisi bir kez güncellenir. Hızlıdır, ancak çok esnek yapılarda kesin sonuç vermeyebilir.
İteratif Yöntem: Program, yapı dengeye gelene kadar (yer değiştirmeler sabitlenene kadar) yükleri adım adım uygular ve matrisi sürekli günceller. Gerçek davranışını yakalamak için en güvenilir yöntemdir. Programlarda P-Delta kütle kaynağını tanımlarken ölü yüklerin ve hareketli yüklerin (genellikle 0.3Q veya katılım katsayısı kadar) doğru girilmesi hayati önem taşır. Aksi takdirde, hayalet bir ağırlıkla binayı fazladan cezalandırabilir veya tehlikeli derecede iyimser sonuçlar bulabilirsiniz.

Doğrusal Olmayan Analizlerde ve İtme Eğrisinde P-Delta

İkinci mertebe etkilerinin asıl yıkıcı yüzü performansa dayalı tasarımda (şekil değiştirme esaslı analiz) ortaya çıkar. Bir binaya itme analizi yaptığınızda, binanın kapasite eğrisi çizilir.

Yapı elastik bölgedeyken P-Delta’nın etkisi nispeten küçüktür.
Ancak yapı akma noktasına ulaşıp plastik mafsallar oluşmaya başladığında, yatay rijitlik dramatik şekilde düşer.
Bu noktada P-Delta etkisi devreye girerek pushover eğrisinin tepeden aşağıya doğru hızla bükülmesine neden olur. Eğer düşey yükler çok fazlaysa, eğri aniden sıfırı keser; bu durum yapının taşıma kapasitesini tamamen yitirip, göçme yaşadığı andır.

Özet: P-Delta yapının “geometrik vicdanıdır”. Yapı ne kadar esnek ve ne kadar ağırsa, bu vicdan mühendisi o kadar zorlar.
