Süneklik, malzemenin, yapı elemanının veya yapı sisteminin ciddi dayanım kaybı olmadan plastik şekil değiştirme yapabilme kapasitesidir. Deprem mühendisliğinde süneklik, yapının yıkılmadan önce enerji soğurmasının — ve can güvenliğinin — temel güvencesidir. Bu yazıda malzeme sünekliğinden sistem sünekliğine, süneklik oranı hesabından TBDY 2018 tasarım kısıtlamalarına kadar konu tüm boyutlarıyla ele alınmaktadır.

Süneklik Nedir? Temel Tanım

Süneklik, tanım olarak malzemenin, yapı elemanının veya yapının gözle görülür ciddi bir dayanım kaybı olmadan plastik şekil değiştirme yapabilmesine denir. Sayısal olarak da toplam yer değiştirme bölü elastik yer değiştirme olarak tanımlanır.

Örnek olarak yapı 2 cm elastik yanal deplasman yaptıysa ve toplam yanal deplasman 10 cm ise yapının süneklik oranı 10/2 = 5 bulunur. Buna İngilizce’de Ductility Ratio deniyor.

Bu tanım soyut görünse de fiziksel karşılığı son derece somuttur: Deprem sırasında yapıya büyük miktarda enerji aktarılır. Yapı bu enerjiyi iki şekilde yönetebilir; ya dayanımıyla (elastik kalarak kuvvetlere doğrudan direnç göstererek) ya da sünekliğiyle (plastik şekil değiştirerek enerjiyi ısıya dönüştürerek). Tamamen elastik kalan bir yapı tasarlamak teorik olarak mümkündür ancak ekonomik açıdan son derece maliyetlidir. Süneklik, mühendisliğin bu ikilemini çözen en temel araçtır.

Sünek ve gevrek malzeme için gerilme–şekil değiştirme eğrisi: elastik bölge, akma noktası, plastik deformasyon kapasitesi karşılaştırması

Görsel 1 - Sünek ve gevrek malzeme için gerilme-şekil değiştirme eğrisi: akma sonrası plastik deformasyon kapasitesinin karşılaştırılması

Gevrek ve Sünek Davranış Arasındaki Fark

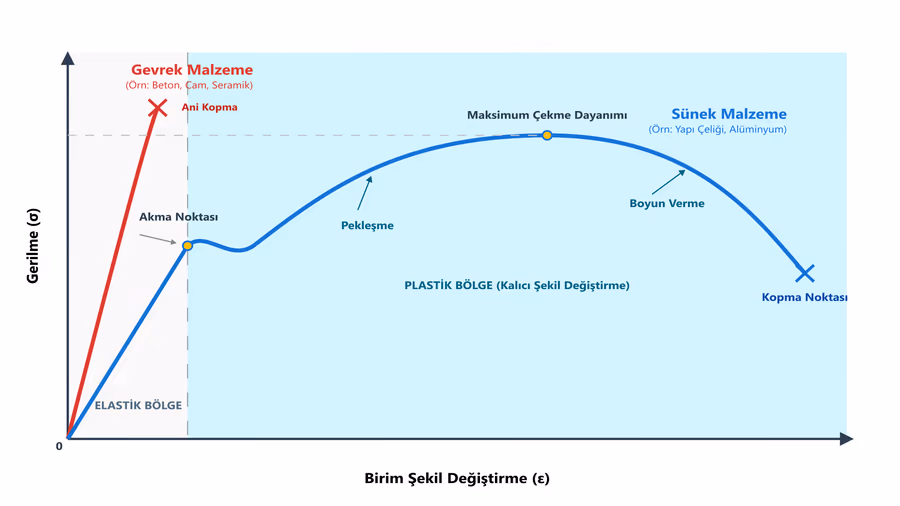

Aşağıdaki grafiğe bakarsanız, “brittle” (gevrek) ve “ductile” (sünek) eğrilerinin akma noktasından sonra nasıl farklılaştığını görürsünüz. Sünek malzeme akma sınırından sonra dayanım kaybı yaşamadan plastik şekil değiştirme yapabilirken, gevrek malzeme akma sınırında ya da kısa bir plastik bölgenin ardından ani kopma gösterir.

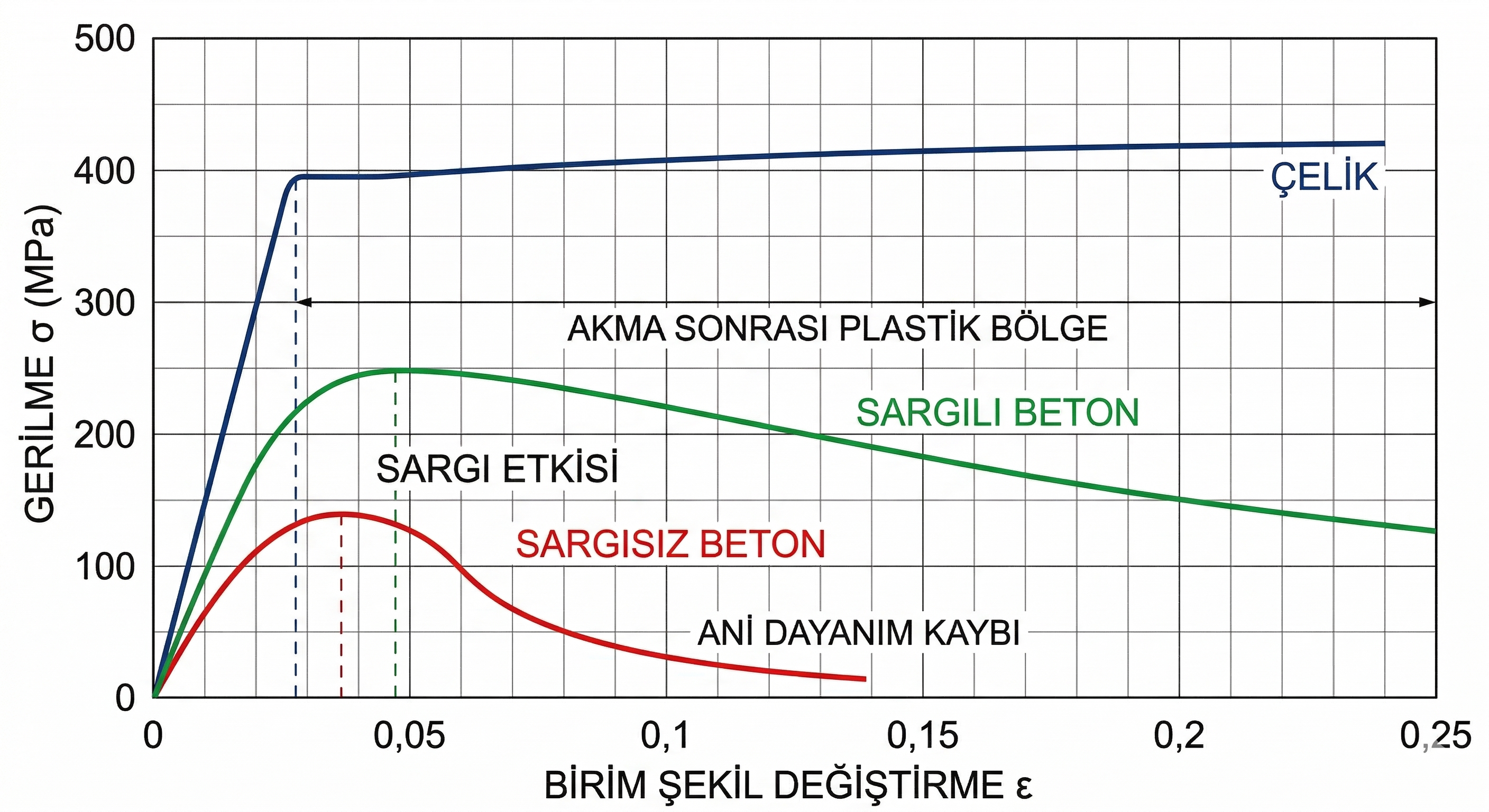

Sünek vs gevrek davranış karşılaştırması

Görsel 2 - Sünek (ductile) ve gevrek (brittle) davranış: akma sonrası deformasyon kapasitesi ve ani kopma karşılaştırması

Bu ayrım deprem mühendisliği açısından yaşamsal bir önem taşır:

Sünek göçme: Öncesinde büyük deformasyonlar, gözle görülür çatlaklar ve ezilmeler oluşur. Bu görsel uyarılar tahliyeye zaman tanır.

Gevrek göçme: Önceden belirgin bir uyarı işareti vermez. Yapı aniden çöker. Tahliye imkânı yoktur.

Süneklik Oranı (µ) Nasıl Hesaplanır?

Süneklik illa yer değiştirme ile tanımlanmak zorunda değil; eğrilik veya dönme gibi başka değerler ile de tanımlanabilir. Bu nedenle literatürde birkaç farklı süneklik oranı tanımı kullanılır:

Deplasman Sünekliği

μu=utoplam/uelastik\muu = u_{toplam} / u_{elastik}

En yaygın kullanılan tanım. Yapının akma sonrası toplam deplasmanının elastik deplasmana oranıdır.

Eğrilik Sünekliği

μϕ=ϕu/ϕy\mu_\phi = \phiu / \phiy

Bir kirişin taşıma kapasitesine ulaştığı durumdaki eğrilik (φu) bölü kirişin akma momentine ulaştığındaki eğrilik (φy). Kesit düzeyindeki sünekliği ifade eder.

Dönme Sünekliği

μθ=θp/θy\mu_\theta = \thetap / \thetay

Plastik mafsal bölgesindeki plastik dönmenin elastik dönmeye oranı. TBDY 2018’deki şekil değiştirme sınırları (εc, εs, θp) doğrudan bu kavramla ilişkilidir.

Üç tanım arasındaki hiyerarşi: Malzeme düzeyindeki birim şekil değiştirme kapasitesi → eleman düzeyindeki dönme sünekliği → sistem düzeyindeki deplasman sünekliği. Her bir üst seviye, altındaki seviyenin kapasitesine bağlıdır.

Süneklik Çeşitleri

Süneklik çeşitleri olarak malzeme, eleman ve sistem sünekliği olarak farklı süneklikler bulunur. Sünek bir yapı tasarlamak için hem kullanılan malzemelerin sünek olması, hem elemanların sünek davranacak şekilde tasarlanması hem de taşıyıcı sistemin yeterli sünekliği sunabilmesi gerekiyor. Sadece sünek malzeme kullandım diye yapı da sünek olmuyor — bu kritik nokta çoğu zaman gözden kaçan bir yanılgıdır.

Önemli
Süneklik hiyerarşik bir özelliktir: malzeme → eleman → sistem. Bir alt seviyedeki gevreklik tüm zinciri kırar. Sünek çelik kullanmak, yanlış etriye kancaları veya yetersiz bindirme boyu nedeniyle düğüm noktasının gevrekleşmesini önleyemez.

Malzeme Sünekliği

Malzeme sünekliği, bir malzemenin gerilme-birim şekil değiştirme grafiğinde akma noktasından sonra ne kadar plastik uzama yapabildiğini ifade eder.

Çelik: Akma sınırından (yield point) sonra dayanım kaybı yaşamadan büyük plastik uzamalar yapabilir. Bu özelliği nedeniyle çelik sünek bir yapı malzemesidir. Tipik yapısal çeliklerde kopma birim uzaması %20–25’e kadar çıkabilirken elastik sınır yalnızca %0.1–0.2 düzeyindedir — bu, süneklik oranının 100 ile 200 arasında olduğu anlamına gelir.

Sargısız Beton: Beton, gerilme-birim şekil değiştirme grafiğine bakıldığında tepe dayanımına ulaştıktan sonra dayanım kaybı yaşar. Bu yüzden beton gevrek bir yapı malzemesi olarak anılır. Tipik sargısız betonun göçme birim kısalması yaklaşık εcu ≈ 0.003–0.004’tür.

Sargılı Beton: Kolon sarılma bölgelerindeki etriye ve çirozlar, betonun hacimsel şekil değiştirmesini kısıtlar. Bu “sargı etkisi” betonun hem basınç dayanımını hem de göçme birim kısalmasını önemli ölçüde artırır.

Eleman (Kesit) Sünekliği

Malzemeler dışında kiriş, kolon, perde duvar gibi yapı elemanları da gevrek veya sünek olabilirler. Bu yapı elemanlarının gevrek veya sünek davranmasındaki neden ise bu elemanları tasarlayan mühendistir.

Tasarımı düzgün yapılmış bir betonarme veya çelik kiriş sünek davranabilirken, tasarımı kötü yapıldığı takdirde aynı yapı malzemelerinden üretilen kirişler gevrek davranış gösterebilir.

Betonarme için konuşursak, donatı detaylandırması (özellikle bağlantı bölgelerinin) bu ayrımda rol oynarken, çelik için ise bağlantı bölgeleri genelde rol oynar. Çelik yapılarda düktil olmayan birleşim detayları tüm sistemin gevrek göçmesine yol açabilir.

Sistem Sünekliği

Taşıyıcı sistemler de yine tasarımın doğru yapılıp yapılmadığına bağlı olarak gevrek veya sünek davranış gösterebilirler.

Kritik nokta: Kağıt üstünde oldukça sünek davranması gereken bir taşıyıcı sistemde yanlış tasarım sonucu ilk plastik mafsalların veya göçmelerin kolonlarda meydana gelmesi, taşıyıcı sistemi oldukça gevrek davranır hale getirebilir. Sünek malzemelerden ve sünek yapı elemanlarından meydana gelen taşıyıcı sistemler yanlış tasarım sonucu gevrek davranabilir.

Sistem sünekliği yalnızca elemanların bireysel kapasitelerine değil, plastik mafsalların oluşum sırasına da bağlıdır. İdeal sıra: önce kirişler akar, kolonlar elastik kalır. Buna Güçlü Kolon — Zayıf Kiriş ilkesi denir.

Sonuç

Süneklik, deprem mühendisliğinin hem en temel hem de en sık yanlış anlaşılan kavramlarından biridir. “Sünek malzeme kullandım, o zaman yapım sünek” yanılgısı gerçek depremlerde can kaybına dönüşebilmektedir.

Bu yazıda öğrendiklerimizi özetlersek:

  • Süneklik üç hiyerarşik düzeyde ele alınır: malzeme, eleman ve sistem.

  • Deplasman, eğrilik ve dönme sünekliği farklı ölçek düzeylerindeki aynı kavramın ifadeleridir.
