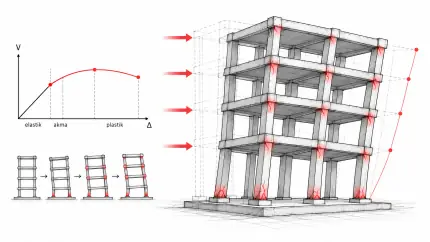

Yapı mühendisliğinde iki temel analiz türü vardir; ilki lineer analiz, ikincisi ile nonlineer analizdir.

Mühendislik eğitiminin büyük bir kısmı “mükemmel” ve “orantılı” bir evren üzerine kuruludur. Ancak doğa, özellikle de deprem gibi ekstrem olaylar söz konusu olduğunda, bu kusursuz orantıya uymaz. Bir yapıyı bilgisayar ortamında modellerken gerçekliğe ne kadar yaklaşmak istediğimiz, Lineer (Doğrusal) ve Nonlineer (Doğrusal Olmayan) analiz yöntemleri arasındaki seçimi belirler.

Peki, statik programlarda “Run” tuşuna bastığımızda arka planda dönen bu iki farklı matematiksel evrenin mantığı nedir?

Lineer Analiz: Orantılı ve Kusursuz Dünya

Lineer analizde, sisteme verilen girdi (yük) ile sistemden alınan çıktı (gerilmeGerilmeBir kesite etkiyen iç kuvvetin, kesit alanına bölünmesiyle elde edilen, malzemenin iç direncini ifade eden temel mukavemet büyüklüğü., yer değiştirmeDeplasmanBir yapı noktasının, yük etkisi altında ilk konumuna göre yaptığı yer değiştirme; yapısal analizin temel çıktılarından biri.) arasında sabit, kusursuz ve doğrusal bir bağ vardır. Ünlü Hooke Yasası’nın (F=k⋅x) doğrudan yapıya uyarlanmış halidir.

Eğer bir kirişe 10 ton yük uyguladığınızda ortasında 2 cm sehimSehimBir yapısal elemanın düşey yükler altında, orijinal doğrultusundan düşey yönde yaptığı elastik yer değiştirme. (yer değiştirme) oluşuyorsa, lineer analizin evreninde 20 ton yük uyguladığınızda tam olarak 4 cm sehim oluşmak zorundadır. Yapı malzemesinin asla akmayacağı, çatlamayacağı ve geometrisinin yük altında bozulmayacağı varsayılır. Günlük kullanım yükleri altındaki (depremsiz) standart statik hesapların tümü bu varsayımla, çok hızlı ve basit bir şekilde çözülür.

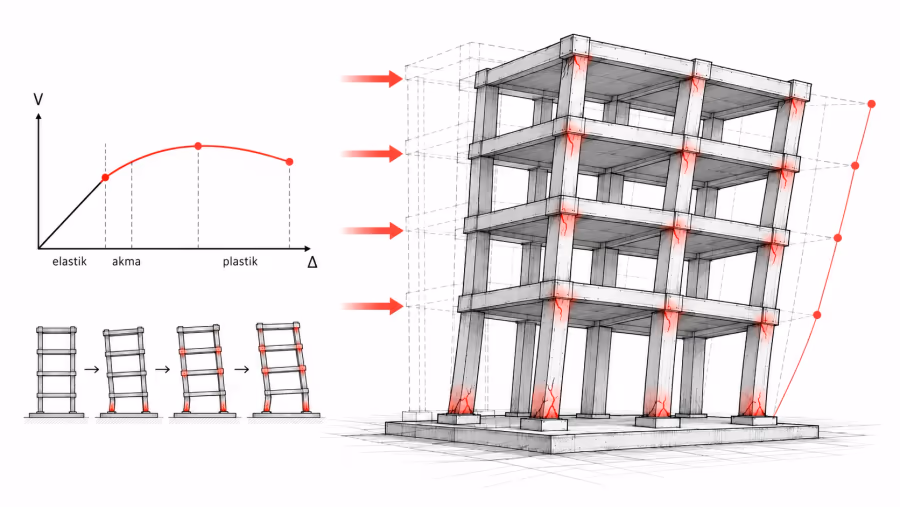

Nonlineer Analiz: Çatlayan ve Bükülen Gerçeklik

Gerçek dünyada, özellikle deprem anında, betonBetonÇimento, agrega (kum, çakıl) ve suyun belirli oranlarda karıştırılmasıyla elde edilen, zamanla sertleşerek yüksek basınç dayanımı kazanan kompozit yapı malzemesi. çatlar, donatı akar ve kolonlar eğilir. Yük iki katına çıktığında, yer değiştirme iki katına çıkmaz; belki beş katına çıkar, belki de bina göçer. İşte girdiler ve çıktılar arasındaki bu “orantının bozulduğu” durumları hesaplayan yönteme Nonlineer Analiz denir.

Yapı mühendisliğinde nonlineer davranış üç ana kaynaktan beslenir:

A. Malzeme Nonlinearitesi

Lineer analizde çelik ve betonun sonsuza kadar elastik (yay gibi) davranacağını varsayarız. Oysa gerçekte her malzemenin bir “akma” (fy​) kapasitesi vardır. Yük bu sınırı aştığında malzeme kalıcı olarak şekil değiştirir (plastikleşir).

Sonlu elemanlar (FEM) yazılımlarında bu davranış, en basit haliyle pürüzlü bir yüzey üzerindeki blok ve ona bağlı bir yay gibi modellenir. Yük küçükken sadece yay uzar (elastik bölgeElastik BölgeBir malzemenin, yük kaldırıldığında hiçbir kalıcı şekil değiştirme bırakmadan ilk haline tamamen döndüğü gerilme-şekil değiştirme aralığı.). Ancak kuvvet, yüzeyin sürtünme sınırını aştığında blok kaymaya başlar; işte bu an, malzemenin aktığı ve plastikleştiği andır. (Bkz: Yığılı Plastisite).

B. Geometri Nonlinearitesi

Yapı yatay bir yük (deprem veya rüzgar) aldığında yana doğru yatar. Bina yana yattığında, üst katların devasa ağırlığı (P) artık kolonun orijinal ekseninden değil, yana kaymış yeni bir eksenden (Δ) aşağı inmeye çalışır.

Bu kayma, kolonKolonAğırlıklı olarak eksenel basınç kuvveti taşıyan, düşey ve yatay yükleri kirişten temele aktaran düşey taşıyıcı eleman. üzerinde ekstra devirme momentleri yaratır ve binayı daha da yana iter. Buna İkinci Mertebe Etkileri veya P−Δ (P-Delta) Etkisi denir. Geometrik nonlinearite, analiz denklemlerini yapının deforme olmamış ilk hali üzerinden değil, şekil değiştirmiş yeni ve eğik geometrisi üzerinden tekrar tekrar çözerek bu tehlikeli etkiyi hesaba katar.

C. Sınır Şartı Nonlinearitesi

Bu, önceki analizlere ek olarak sistemin mesnetMesnetBir taşıyıcı elemanın yüklerini zemine veya diğer elemanlara aktardığı, hareket serbestliğini kısıtlayan bağlantı noktası. koşullarının yük altında değişmesidir. Örneğin, sadece basınca çalışan ama çekme (kalkma) anında yerinden kopan bir temel modeli gibi.

Nonlineer Dinamik Analiz ve İterasyonun Gücü

Bir binanın zaman tanım alanındaki gerçek bir deprem kaydına nasıl tepki vereceğini görmek istediğimizde, lineer matris çözümleri çaresiz kalır. Sistem her milisaniyede rijitliğini kaybettiği için formüllerin sürekli güncellenmesi gerekir.

İşte burada Newton-Raphson İterasyon Yöntemi devreye girer. Program, uygulanan yük ile yapının o anki direncini karşılaştırır. Arada bir fark (Dengesiz Kuvvet) varsa, yapının rijitlikRijitlikRijitlik, bir elemanın veya yapının yük altında ne kadar az şekil değiştirdiğini gösteren özelliktir; aynı yük altında daha az yer değiştiren sistem daha rijittir. matrisini güncelleyerek denklemi yeniden çözer. Bu deneme-yanılma süreci, hata payı sıfıra yaklaşana kadar her bir zaman adımı için defalarca tekrarlanır.

Bouc-Wen ve Histerezis (Enerji Soğurma) Döngüleri

Bouc-Wen histerezis döngüsü

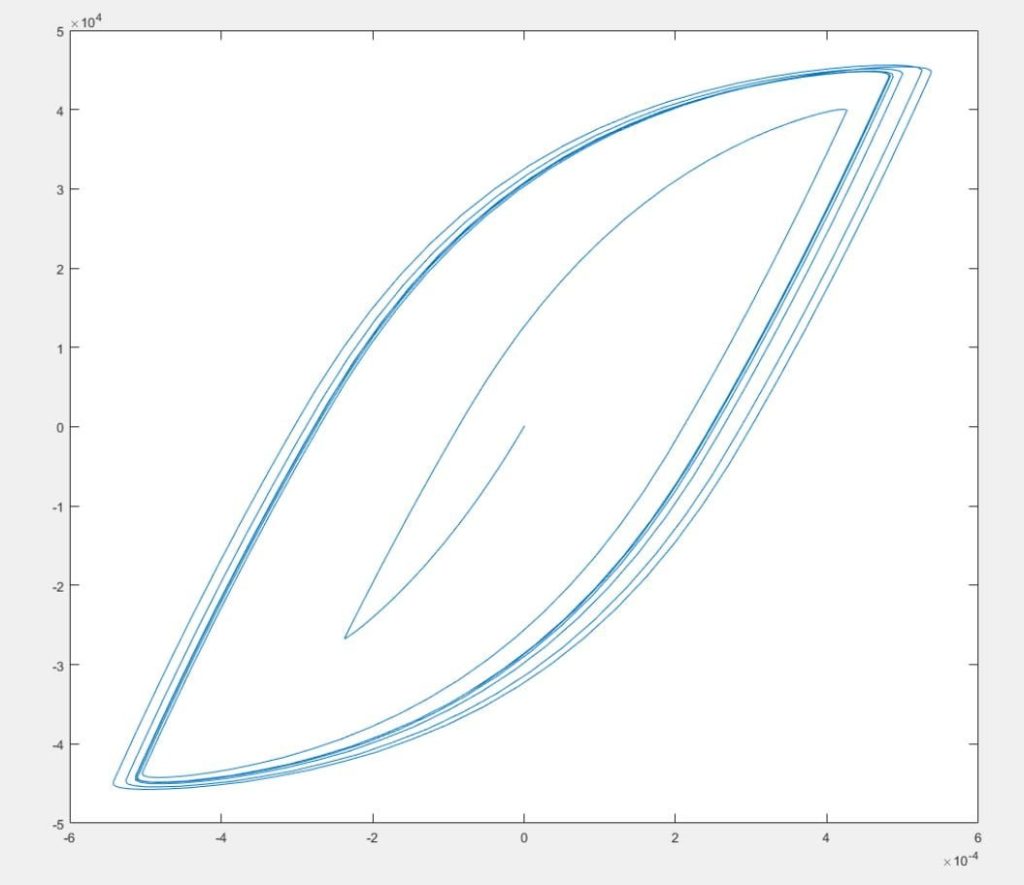

Görsel 1 - Figure 1 - Bouc-Wen modeli histerezis döngüsü: kuvvet-şekil değiştirme ilişkisi ve kapalı eğri alanının temsil ettiği soğurulan deprem enerjisi

Dinamik analizde plastik mafsalların davranışını gerçeğe en yakın şekilde modellemek için kullanılan matematiksel formülasyonlardan biri Bouc-Wen modelidir. Bu modelleme ile elemanın yükleme-boşaltma (depremin ileri geri sallaması) sırasındaki histerezis (hysteresis) döngülerini elde ederiz.

Bu grafiklerde x-ekseni şekil değiştirmeyi, y-ekseni ise kuvveti gösterir. Kapalı eğrinin içinde kalan alanın büyüklüğü, binanın o depremde “soğurduğu ve ısıya çevirdiği” enerjiyi temsil eder. Eğri ne kadar “şişkinse”, yapı enerjiyi o kadar iyi soğuruyor (sünek) demektir.

Özetle; Lineer analiz yapının laboratuvar şartlarındaki sağlıklı halini, Nonlineer analiz ise yapının deprem altındaki hayatta kalma savaşını anlatır. Performansa dayalı modern yapı tasarımı, tamamen bu nonlineer savaşın matematiğini çözmek üzerine kuruludur.

Sıkça Sorulan Sorular
Nonlineer analiz nedir?

Nonlineer analiz, yük ile yapı tepkisi arasındaki orantının bozulduğu davranışları hesaplayan yöntemdir. Beton çatlaması, donatı akması ve geometri değişimi gibi etkileri modelleyebilir.

Nonlineer analizde hangi etkiler dikkate alınır?

Malzeme nonlinearitesi, geometri nonlinearitesi ve sınır şartı nonlinearitesi başlıca kaynaklardır. Bunlar sırasıyla malzemenin plastikleşmesini, P-Delta gibi ikinci mertebe etkilerini ve mesnet koşullarının değişmesini temsil eder.

Lineer ve nonlineer analiz arasındaki fark nedir?

Lineer analizde yük ile gerilme veya yer değiştirme arasında sabit bir orantı ve elastik davranış varsayılır. Nonlineer analizde rijitlik, malzeme davranışı veya geometri değişebildiği için yapı tepkisi aynı orantıyı izlemez.

Newton-Raphson yöntemi nonlineer analizde ne işe yarar?

Yöntem, uygulanan yük ile yapının o anki direnci arasındaki dengesiz kuvveti azaltmak için kullanılır. Program rijitlik matrisini günceller ve çözümü her zaman adımında hata payı küçülene kadar yineler.

Nonlineer analiz hangi durumda tercih edilir?

Gerçek bir deprem kaydına karşı yapının zaman içindeki tepkisi incelenmek istendiğinde nonlineer analiz kullanılabilir. Performansa dayalı tasarımda çatlama, akma, plastik mafsal ve enerji soğurma gibi davranışları değerlendirmeye yardımcı olur.
