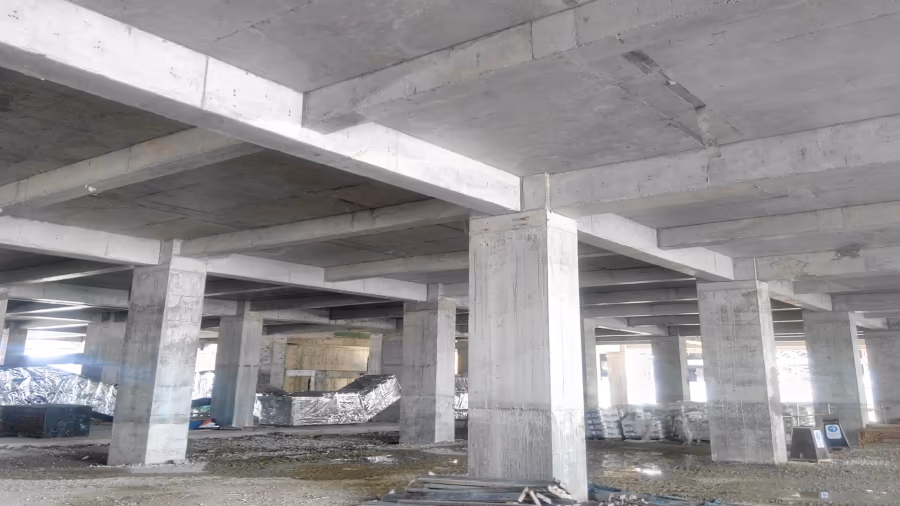

Taşıyıcı sistemTaşıyıcı SistemBir yapıya etkiyen düşey ve yatay yükleri zemine aktaran elemanların oluşturduğu bütün. tasarımında en temel kural, yüklerin en kısa ve en güvenli yoldan temele aktarılmasıdır. Ancak mimari zorunluluklar veya geniş açıklıklı döşemeler, bizi bazen bu yük akışını dolaylı yollardan çözmeye iter. İşte bu noktada sahneye saplama kirişler çıkar.

Tanım olarak; iki ucuyla kolonlara (veya perdelere) oturmak yerine, en az bir ucuyla başka bir kirişe mesnetlenen, genellikle ana kirişten daha ufak boyutlara sahip kirişlere saplama kirişKirişAğırlıklı olarak eğilme momenti ve kesme kuvveti taşıyan, döşeme yüklerini kolon veya perdelere aktaran yatay taşıyıcı eleman. diyoruz. Peki, bu masum görünüşlü elemanlar statik sistemin dengesini nasıl değiştiriyor? Gelin, mekanik arka planına ve tasarımda yapılan ölümcül hatalara yakından bakalım.

Saplama Kiriş Neden Kullanılır?

Saplama kirişlerin temel varoluş amacı, geniş açıklıklı döşemelerin ortasında bir “ara destek” yaratmaktır.

  • SehimSehimBir yapısal elemanın düşey yükler altında, orijinal doğrultusundan düşey yönde yaptığı elastik yer değiştirme. Kontrolü: Büyük açıklıklı döşemelerde oluşacak aşırı çökmeyi (sehimi) engeller.

  • Yük Dağılımı: DöşemeDöşemeDüşey yükleri taşıyan, kullanım alanını oluşturan ve yatay yükleri diyafram olarak düşey elemanlara aktaran yatay taşıyıcı eleman. kalınlığını ve donatı miktarını makul seviyelerde tutmak için döşemeyi daha küçük panellere böler.

Ancak unutulmamalıdır ki; saplama kirişin ana kirişe oturduğu nokta rijit bir mesnetMesnetBir taşıyıcı elemanın yüklerini zemine veya diğer elemanlara aktardığı, hareket serbestliğini kısıtlayan bağlantı noktası. (kolonKolonAğırlıklı olarak eksenel basınç kuvveti taşıyan, düşey ve yatay yükleri kirişten temele aktaran düşey taşıyıcı eleman. gibi) değildir. Bu nokta, ana kirişin esnekliğine bağlı olarak aşağı doğru çöken, elastik bir yay gibi davranır.

Karmaşık Yük Aktarımı ve Kesit Tesirleri

Saplama kirişin mekanik analizi, yapı statiğinin en güzel örneklerinden biridir. Saplama kirişi, ana kirişe “ankastre” veya “yarı ankastre” bağlı olarak düşünebiliriz. Üzerindeki döşeme yüklerini, duvar ağırlıklarını ve kendi zati ağırlığını toplar ve bunları bağlandığı ana kirişe tekil bir yük ve moment olarak aktarır.

Bu aktarım, ana kirişin huzurunu fena halde bozar. Normal şartlarda sadece düşey yükDüşey YükYerçekimi etkisiyle aşağı yönde etkiyen, zati yük ve hareketli yükten oluşan temel yük türü. (Vz) ve ana eksen eğilmesi (My) için tasarladığımız ana kiriş, saplama kirişin gelmesiyle birlikte şu yeni kuvvetlerle savaşmak zorunda kalır:

  • Ekstra Tekil Kesme KuvvetiKesme KuvvetiBir kesitin bir tarafındaki kuvvetlerin, kesite paralel bileşkesi; kesitte kayma gerilmesi doğuran iç kuvvet. (Vz): Saplama kirişin mesnet reaksiyonuMesnet ReaksiyonuBir yapının mesnetlerinin, üzerine etkiyen dış yüklerin dengesini sağlamak üzere zemine veya diğer elemanlara ilettiği kuvvet ve/veya moment., ana kirişte ciddi bir tekil yük yaratır. Kesme diyagramında ani bir zıplama olur.

  • BurulmaBurulmaBir elemanın ekseni etrafında dönme eğilimi yaratan, kesitte kayma gerilmesi doğuran dış moment etkisi. Momenti (Mx): Saplama kirişin uç noktasında oluşan eğilme momentiEğilme MomentiBir kesite etkiyen, kesiti eğmeye çalışan; kesitin bir tarafındaki kuvvetlerin o kesite göre moment toplamından oluşan iç kuvvet., ana kirişe 90 derece dik geldiği için ana kirişi kendi ekseni etrafında burkmaya çalışır.

  • Çift Eksenli Eğilme: Deprem gibi yanal kuvvetler sonucu saplama kirişte oluşan eksenel (normal) kuvvetler, ana kirişi yatayda da bükerek yeni bir eksende (Mz) eğilme yaratır.

Tasarımda Dikkat Edilecek Altın Kurallar

İyi bir mühendis, yazılımın verdiği sonuçları körü körüne uygulayan değil, taşıyıcı sistemin davranışını kurgulayan kişidir.

  1. Rijit Olan Esnek Olanı Taşır: Fiziğin temel kanunudur; zayıf olan güçlü olanı taşıyamaz. Siz bilgisayarda aksini modelleseniz bile, deprem anında rijitliği (boyutları) büyük olan eleman, küçük olanı taşımaya zorlanır. Bu nedenle saplama kirişi asla ana kirişten daha derin veya daha geniş (rijit) tasarlamayın.

  2. Kiriş Üstüne Kiriş Bindirmeyin: Bir saplama kirişe, başka bir saplama kiriş oturtmaktan (zincirleme saplama) kesinlikle kaçının. Yük akışını bir labirente çevirirseniz, deprem o labirentte kaybolmaz, en zayıf bulduğu noktayı patlatır. İyi bir taşıyıcı sistemin yük yolu sade, net ve okunabilir olmalıdır.

Hayat Kurtaran Detay: Askı Donatısı

Saplama kirişin ana kirişe bağlandığı nokta, devasa bir kesme kuvvetinin dar bir alandan aktarıldığı yerdir. Eğer önlem almazsanız, saplama kiriş ana kirişin gövdesini aşağı doğru yırtarak kopartır.

Bunu engellemek için kesişim noktasına Askı DonatısıAskı DonatısıBir yükün, taşıyıcı elemanın üst lifi yerine gövdesinin alt/iç bölgesinden dolaylı olarak aktarıldığı bağlantılarda, bu yükü yukarıya, elemanın basınç bölgesine 'asarak' taşıyan özel dikey donatı. (ekstra sıklaştırılmış etriyeler) eklenir. Askı donatısının yegane görevi, saplama kirişten gelen düşey yükü adeta bir sepet gibi alıp, ana kirişin basınç bölgesine (üst tarafına) güvenle asmaktır. Ayrıca saplama kirişin boyuna donatılarının ana kirişin içine yeterli kenetlenme boyuKenetlenme BoyuBir donatı çubuğunun taşıdığı kuvveti aderans yoluyla betona güvenle aktarabilmesi için gereken minimum gömülü boy. (ankrajAnkrajBir yapı elemanını veya istinat sistemini, gerilme altındaki bir çelik halat ya da çubuk aracılığıyla arkadaki sağlam zemine veya kayaya bağlayan destek elemanı.) kadar sokulması ve gönyelenmesi zorunludur. Çeliği betona kenetlemezseniz, sistem o noktadan fermuar gibi açılır.

Uyarı
Askı donatısı olmadan saplama kiriş ana kirişin gövdesini yırtarak kopar. Ayrıca saplama kirişin boyuna donatısının ana kirişe yeterli kenetlenme boyu kadar uzatılması ve kıvrılması zorunludur.
