Kısa Kolon Etkisi Nedir? Oluşum Sebepleri ve Yapısal Davranış

Kısa kolonKolonAğırlıklı olarak eksenel basınç kuvveti taşıyan, düşey ve yatay yükleri kirişten temele aktaran düşey taşıyıcı eleman., aynı katta bulunduğu diğer kolonlardan daha kısa serbest boya sahip olduğu için depremde çok daha büyük yanal kuvvet çeken ve gevrek kesme göçmesine son derece yatkın olan kolondur. Bu yazıda kısa kolon oluşum mekanizmaları, rijitlikRijitlikRijitlik, bir elemanın veya yapının yük altında ne kadar az şekil değiştirdiğini gösteren özelliktir; aynı yük altında daha az yer değiştiren sistem daha rijittir. hesabı, kesme göçme fiziği, TBDY 2018 Madde 7.3.8 koşulları, derz ile önleme, mevcut binalarda güçlendirme ve gerçek deprem vakaları teknik olarak ele alınmaktadır.

Kısa Kolon Nedir? Temel Tanım

Kısa kolon, tanım olarak aynı katta bulunduğu kolonlardan daha kısa olan kolonlara denir. Bu tanımı biraz genişletip tasarlandığı boydan daha kısa bir boyda serbest bir şekilde deformasyon yapabilen kolonları da ekleyebiliriz.

Bu ikinci tanım özellikle önemlidir. Çünkü bir kolon geometrik olarak kısa olmayabilir; ama yanındaki dolgu duvar, merdiven sahanlığı veya yarım kat döşemesi nedeniyle serbest boyu kısalmış olabilir. Deprem sırasında gerçek davranışı belirleyen geometrik boy değil, serbest deformasyon boyudur.

Kısa kolonun tehlikeli olmasının tek nedeni kısa olması değildir. Tehlike, aynı katta farklı serbest boya sahip kolonların bir arada bulunmasından kaynaklanır. Kısa kolon, rijitliği nedeniyle deprem yanal kuvvetinin orantısız büyük bir payını çeker.

Kısa Kolon ile Normal Kolon Arasındaki Fark

Aradaki fark tek bir kelimeyle özetlenebilir: rijitlik. Kısa kolon, normal kolonla aynı kesite, aynı betona ve aynı donatıya sahip olabilir; tek farkı serbest boyunun kısalmasıdır. Ama bu tek fark, davranışın tamamını değiştirir.

Tablo 1 - Table 1 - Kısa Kolon ile Normal Kolon Karşılaştırması

Özellik	Normal Kolon	Kısa Kolon
Serbest boy (ln)	Kat yüksekliğine eşit	Dolgu duvar, kiriş veya kot farkı nedeniyle kısalmış
Yanal rijitlik	Düşük (k = 12EI/h³)	Çok yüksek; h küçüldükçe küple artar
Çektiği deprem kuvveti payı	Normal	Orantısız derecede büyük
Kesme/moment oranı (V=2M/h)	Düşük	Yüksek; h küçüldükçe kesme talebi büyür
Baskın göçme türü	Sünek eğilme (plastik mafsal)	Gevrek kesme (ani, uyarısız)

Kısa Kolon Oluşum Sebepleri

Kısa kolon oluşmasına sebep olan tipik tasarım ve inşa şekilleri bulunuyor. En sık rastlanan durumlar şöyle özetlenebilir:

Tip 1: Aynı Katta Kat Yüksekliği Farkı

Arazi eğimli veya mimari gereksinimler nedeniyle aynı katta farklı zemin seviyeleri varsa, bu kattaki kolonların serbest boyları birbirinden farklı olur. Daha kısa serbest boya sahip kolonlar, rijitlikleri nedeniyle deprem kuvvetinin büyük payını çeker.

Tip 2: Ara Kiriş, Asma Kat ve Yarım Kat Döşemesi

Bazı açıklıklarda merdiven sahanlığı, asma kat döşemesi veya alçak kirişKirişAğırlıklı olarak eğilme momenti ve kesme kuvveti taşıyan, döşeme yüklerini kolon veya perdelere aktaran yatay taşıyıcı eleman. kolonları ortadan keser. Bu bölümlerdeki kolonlar geometrik olarak uzun olsalar bile serbest deformasyon boyları kısalmıştır. Asma kat, özellikle çift yükseklikli mekanlarda (dükkan, atölye, salon) sıkça karşılaşılan bir uygulamadır; asma kat kirişinin bağlandığı kolon bölümü tam kat yüksekliği yerine yalnızca asma kata kadar olan kısa mesafede çalışmak zorunda kalır. Deprem sırasında bu kesimlerde ani kesme göçmesi yaşanır.

Tip 3: Dolgu Duvar Süreksizliği

Dolgu duvarların kolon boyunca örülmemesi nedeniyle kısa kolon oluşabilir. Daha tehlikeli olan ise dolgu duvar kolon boyunca örülmüş olsa dahi çerçeveye bitişik inşa edilirse deprem sırasında yine kısa kolon oluşturabilmesidir.

Deprem sırasında çerçeveye bitişik inşa edilen dolgu duvarların köşeleri, gelen kuvvetler sonucu göçer ve orada dolgu duvar sanki kolon boyunca örülmemiş gibi bir açıklık bırakır. Bu da deprem sırasında dolgu duvarın bir bölümünün göçmesi sonucu kısa kolon oluşumuna sebep olur.

Tip 4: Bant Pencere ve Pencere Altı Dolgu Duvarı

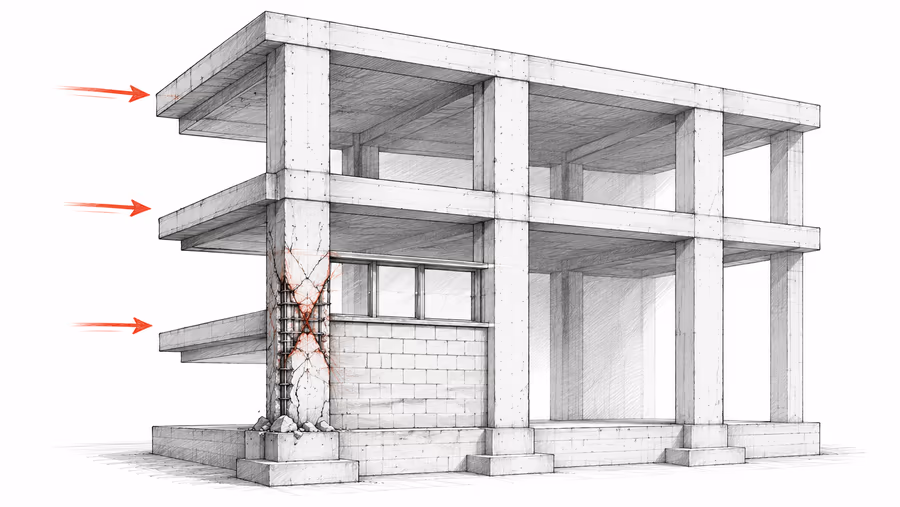

Türkiye’de sıklıkla karşılaşılan bir diğer durum: Kolonlar arası dolgu duvar tam yükseklikte değil, yalnızca pencere altı yüksekliğine kadar örülmüştür. Bu uygulama, özellikle cephe boyunca süren bant pencere (şerit pencere) tasarımlarında neredeyse kaçınılmazdır; çünkü pencere şeridinin altında kalan kısa duvar parçası her kolonu aynı yükseklikte rijitleştirir. Pencere aralığına denk gelen kolon bölümü serbest kalır; altındaki dolgu duvarlı bölüm ise rijitleşmiş durumdadır. Deprem anında serbest bölge kısa kolon gibi davranır.

Tip 5: Merdiven Boşluğu ve Parapet

Binanın merdiven boşluğuna komşu kolonlar özellikle risk altındadır. Merdiven sahanlık kirişleri kolonun ortasına bağlandığında, o kolonun serbest boyu ikiye bölünür. Tam kat boyunca serbest deformasyon yapabilmesi gereken kolon, artık yarı boyda çalışmak zorundadır.

Benzer bir etki parapet duvarlarında da görülür: çatı veya teras kotunda kolona bitişik örülen kısa bir parapet duvarı, kolonun üst ucundaki serbest boyu kısaltarak tıpkı pencere altı dolgu duvarında olduğu gibi bir kısa kolon bölgesi yaratabilir.

Kısa Kolon Davranışı: Rijitlik ve Kuvvet Dağılımı

Deprem sırasında aynı katta bulunan kolonların yaptığı tepe yer değişimi miktarı birbirine eşit olur. Yani aynı katta bulunan normal kolonlar 1 cm yer değişimi yaptıysa kısa kolonlar da 1 cm yer değişimi yapar. Burada kısa kolonlara sorun çıkaracak durum ise bu kısa kolonların rijitliğidir.

Daha rijit cisimlerde şekil veya yer değiştirmeDeplasmanBir yapı noktasının, yük etkisi altında ilk konumuna göre yaptığı yer değiştirme; yapısal analizin temel çıktılarından biri. yaratabilmek için daha fazla kuvvet uygulamalıyız:

$$F = k \cdot u$$

$F$ kuvvet, $k$ rijitlik ve $u$ yer değiştirmedir. Kolonların alttan ve üstten sabit mesnetlendiği kabulüyle yanal kuvvet rijitliği:

$$k = \frac{12 \cdot EI}{h^3}$$

$EI = 1$ birim, normal kolon boyu 4 m, kısa kolon boyu 3 m olsun:

$$k_{\text{kısa}} = \frac{12 \cdot 1}{3^3} = \frac{12}{27} \approx 0{,}44$$ $$k_{\text{normal}} = \frac{12 \cdot 1}{4^3} = \frac{12}{64} \approx 0{,}19$$

Her iki kolona gelen yanal kuvvetler ($u = 1$ birim):

$$F_{\text{kısa}} = 0{,}44 \cdot 1 = 0{,}44 \qquad F_{\text{normal}} = 0{,}19 \cdot 1 = 0{,}19$$ $$\frac{F_{\text{kısa}}}{F_{\text{normal}}} = \frac{0{,}44}{0{,}19} \approx 2{,}32$$

Kolonun boyunu 4 metreden 3 metreye kısaltmak, verilen örnekte kolonumuza 2.32 kat daha fazla yanal kuvvet gelmesine neden oldu. Malzeme ve kesit boyutları tamamen aynıdır. Tek fark kolonun boyudur.

Bu oranı daha geniş bir perspektiften değerlendirelim:

Tablo 2 - Table 2 - Kolon Boyunun Rijitlik ve Kuvvet Oranına Etkisi

Normal kolon boyu	Kısa kolon boyu	Rijitlik oranı	Kuvvet oranı
4,0 m	3,5 m	1,53	1,53
4,0 m	3,0 m	2,37	2,37
4,0 m	2,5 m	4,10	4,10
4,0 m	2,0 m	8,00	8,00
4,0 m	1,5 m	18,96	18,96

Görüldüğü gibi kısa kolon boyu küçüldükçe rijitlik ve kuvvet farkı $h^3$ ile katlanarak büyür. 1,5 metrelik bir kısa kolon, 4 metrelik normale göre neredeyse 19 kat daha fazla yanal kuvvet çeker.

Kesme Göçme Mekanizması: Neden Gevrek Kırılır?

Yazının en kritik teknik sorusu şudur: Kısa kolon neden eğilme ile değil kesme ile kırılır? Ve bu neden bu kadar tehlikelidir?

Kesme / Moment Oranı ve Boy Etkisi

Normal bir kolonda deprem yanal kuvveti hem kesme kuvvetiKesme KuvvetiBir kesitin bir tarafındaki kuvvetlerin, kesite paralel bileşkesi; kesitte kayma gerilmesi doğuran iç kuvvet. hem de eğilme momentiEğilme MomentiBir kesite etkiyen, kesiti eğmeye çalışan; kesitin bir tarafındaki kuvvetlerin o kesite göre moment toplamından oluşan iç kuvvet. üretir. Bu iki etki arasındaki denge boy uzadıkça momentler lehine değişir:

$$M = V \cdot \frac{h}{2} \implies V = \frac{2M}{h}$$

Kolon boyunu kısalttığınızda aynı moment kapasitesi için gereken kesme kuvveti $h$ ile ters orantılı olarak artar. Kısa kolonda hem çok daha fazla kesme kuvveti gelir hem de moment kolunun kısalmasıyla kesme/moment oranı olumsuz değişir.

Eğilme Sünekliği vs Kesme Gevrekliği

İyi tasarlanmış uzun bir kolon depremde şöyle davranır:

1. Kolon uçlarında eğilme momenti artar
2. Donatı akar → plastik mafsal oluşur
3. Büyük deformasyonlar yaşanır ama kolon ayakta kalır
4. Enerji plastik deformasyonla soğurulur

Kısa kolonda ise bu süreç yaşanamaz:

1. Yüksek kesme kuvveti betonun çapraz çekme gerilmesini aşar
2. 45° çapraz çatlak aniden oluşur
3. BetonBetonÇimento, agrega (kum, çakıl) ve suyun belirli oranlarda karıştırılmasıyla elde edilen, zamanla sertleşerek yüksek basınç dayanımı kazanan kompozit yapı malzemesi. blokları birbirinden kayar
4. Plastik mafsal oluşmadan ani gevrek kırılma yaşanır
5. Taşıma kapasitesi sıfırlanır

Gevrek göçmenin asıl tehlikesi: Eğilme göçmesinde yapı sallanır, çatlar, uyarı verir. İnsanlar kaçabilir. Kesme göçmesinde ani ve önceden işaretsiz bir çöküş yaşanır. Tahliye imkânı yoktur.

Görünür İz: Çapraz Çatlaklar

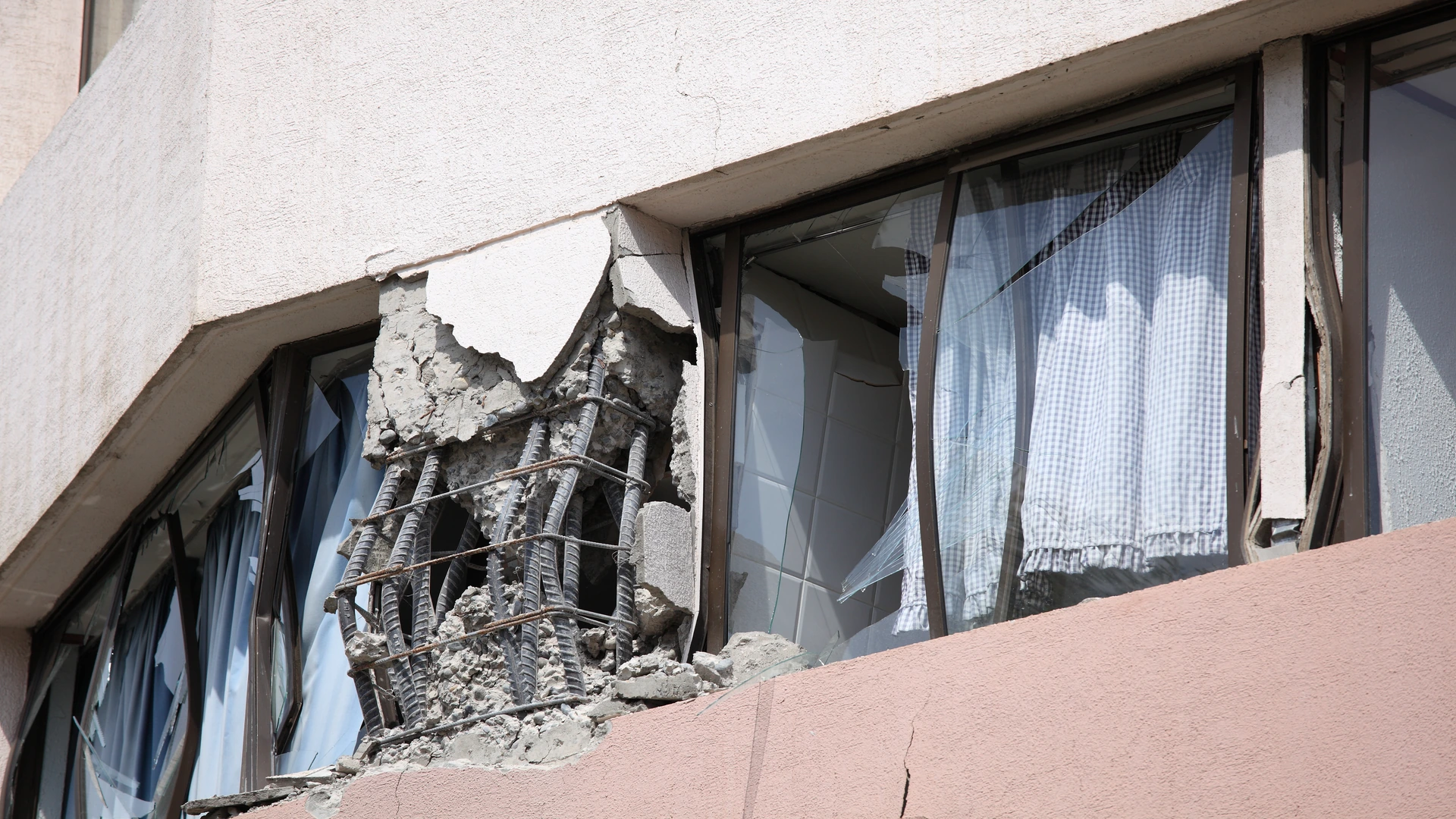

Kesme göçmesinin karakteristik izleri X veya V şeklinde çapraz çatlaklardır. Deprem sonrası hasarlı binalarda kısa kolon bölgelerinde bu çapraz çatlakları net olarak görmek mümkündür.

TBDY 2018’e Göre Kısa Kolon Koşulları (Madde 7.3.8)

TBDY 2018, kısa kolonu yasaklamaz; ama farkında olunmadan bırakılmasına da izin vermez. Yönetmeliğin yaklaşımı iki ayaklıdır:

1. Tüm serbest boy boyunca sık etriyeEtriyeKolon ve kiriş gibi elemanlarda boyuna donatıyı çevreleyen, kesme kuvveti taşıyan ve boyuna donatıyı sargılayan kapalı enine donatı parçası. (tam sarılma bölgesi): Normal bir kolonda sık aralıklı sarılma etriyesi yalnızca kolon uçlarındaki belirli bir “sarılma bölgesi” boyunca zorunludur; kolonun orta kesimi daha seyrek etriyeyle geçilebilir. Kısa kolonda ise TBDY 2018 Madde 7.3.8, kolonun serbest boyunun tamamının sarılma bölgesi gibi sık etriyeyle donatılmasını şart koşar.[1][1]TBDY-2018 (Türkiye Bina Deprem Yönetmeliği): Bölüm 7.3.8 – Kısa Kolonlara İlişkin Koşullar. Gerekçe basittir: Kısa kolonda plastikleşme riski kolonun yalnızca uçlarında değil, tüm boyunda mevcuttur; dolayısıyla sünek detaylandırmanın da tüm boya yayılması gerekir.

2. Kesme tasarımının kapasiteye göre büyütülmesi: Kısa kolonun kesme dayanımı, kolonun kendi eğilme kapasitesinden üretebileceği en büyük kesme kuvvetini karşılayacak şekilde belirlenir. Kapasite tasarımıKapasite TasarımıYapının belirli elemanlarında sünek davranış sağlanırken, diğer elemanların bu davranışa yetecek dayanımda tasarlanması ilkesi. ilkesiyle, kolonun alt ve üst ucundaki olası (kapasite) moment dayanımları serbest boya bölünerek tasarım kesme kuvveti bulunur:

$$V_e = \frac{M_{ra} + M_{r\ddot{u}}}{l_n}$$

Burada $M_{ra}$ ve $M_{r\ddot{u}}$ kolonun alt ve üst ucundaki olası moment kapasiteleri, $l_n$ ise serbest boydur. $l_n$ küçüldükçe (kısaldıkça) aynı moment kapasitesi çok daha büyük bir $V_e$ üretir. Bu da neden kısa kolonların normal kolonlara göre çok daha ağır kesme donatısına ihtiyaç duyduğunu matematiksel olarak açıklar.

Kısa Kolon Nasıl Önlenir? Derz (İzolasyon Boşluğu) Çözümü

En kalıcı çözüm, kısa kolonu hiç oluşturmamaktır. Tasarım aşamasında bunu sağlamanın en pratik yolu, dolgu duvarı kolonla rijit biçimde temas ettirmemektir.

• Pencere altı dolgu duvarı veya bant pencere altı duvarı ile kolon arasına, beklenen göreli kat ötelemesinden daha geniş bir izolasyon derzi bırakılır.
• Bu derz, sert olmayan, kolayca ezilebilen bir malzemeyle (köpük/strafor bant, EPS dolgu) doldurulur; amaç duvarın kolona yatay kuvvet aktarmasını tamamen engellemektir.
• Derz bırakıldığında dolgu duvar deprem sırasında kolondan bağımsız hareket eder; kolonun serbest boyu, hesap modelinde varsayılan tam kat yüksekliğiyle örtüşür.
• Asma kat kirişleri ve merdiven sahanlık kirişleri gibi kolonu ortadan kesen elemanlarda ise çözüm genellikle mimari: kirişin kolona doğrudan ve rijit biçimde bağlanmadığı, kolon boyunca sürekliliği bozmayan bir detay tercih edilmelidir.

Derz çözümü uygulanmazsa, tasarımcı en azından o kolonu bilinçli olarak kısa kolon kabul edip bir önceki bölümdeki kapasite esaslı kesme tasarımını eksiksiz uygulamalıdır.

Gerçek Vakalar: Depremlerden Örnekler

Kısa kolon kaynaklı hasar, Türkiye’deki hemen her büyük depremin saha raporlarında tekrar eden bir bulgudur. 1998 Adana-Ceyhan depreminde, özellikle bant pencereli okul ve kamu binalarında pencere altı dolgu duvarlarının yarattığı kısa kolonlarda karakteristik X çatlakları ve kesme göçmeleri gözlemlenmiştir.

1999 Kocaeli ve Düzce depremlerinde de kısa kolon hasarı, çoğunlukla yumuşak kat ve zayıf katZayıf KatBir katın yatay dayanımının, bitişik kata göre TBDY 2018'de tanımlanan sınırın altında kalması durumunda ortaya çıkan düşey düzensizlik türü (B1). düzensizlikleriyle birlikte ortaya çıkan bir mekanizma olarak kayıtlara geçmiştir; zemin kat dükkanlarının pencere düzeni ve bodrum ışıklık boşlukları, bu binalarda tekrarlayan bir kısa kolon örüntüsü oluşturmuştur. Bu tekrar eden örüntü, kısa kolonun teorik bir risk değil, sahada defalarca doğrulanmış somut bir göçme sebebi olduğunu göstermektedir.

Sonuç

Kısa kolon, tek başına zararsız görünen bir geometrik farklılığın depremde nasıl ölümcül bir mekanizmaya dönüşebileceğinin somut örneğidir. Kolonun boyunu 1 metre kısaltmak rijitliği 2 kattan fazla artırır; bu fazla rijitlik deprem kuvvetini çeker; bu fazla kuvvet kesme göçmesini tetikler; kesme göçmesi hiçbir uyarı vermeden gerçekleşir.

• Kısa kolon, geometrik olarak kısa veya serbest deformasyon boyu kısalmış kolondur. En yaygın nedenleri bant pencere/pencere altı dolgu duvarı, asma kat, ara kiriş ve merdiven sahanlığıdır.
• Rijitlik $h^3$ ile azalır: 1 metre boy farkı rijitliği ve kuvveti 2,3 kat değiştirebilir.
• Kesme göçmesi kısa kolonun hakim yenilme biçimidir; eğilmeden farklı olarak ani, önceden işaretsiz ve gevrek bir kırılmadır.
• TBDY 2018, kısa kolonun tüm serbest boyu boyunca sık etriye kullanılmasını ve kesme tasarımının kapasite esasına göre büyütülmesini şart koşar.

Sıkça Sorulan Sorular

Kısa kolon etkisi yalnızca zemin katta mı görülür?

Hayır. Kısa kolon zemin katta en sık görülse de (bant pencere, dükkan vitrini, bodrum ışıklığı gibi nedenlerle), asma kat, merdiven sahanlığı veya eğimli arazi gibi koşullar binanın herhangi bir katında kısa kolon oluşturabilir.

Kısa kiriş etkisi, kısa kolon ile aynı mekanizma mıdır?

Evet, temel fizik aynıdır: bir yatay taşıyıcı elemanın (kiriş) serbest açıklığı beklenmedik biçimde kısaldığında da rijitlik artar ve kesme kuvveti orantısız büyür. Kısa kiriş etkisi daha nadir görülür, ancak genellikle kısa açıklıklı bağ kirişlerinde veya kısmen dolgu duvarla desteklenen kirişlerde ortaya çıkar.

Kısa kolon her zaman gözle görülebilir mi?

Hayır. Bant pencere veya pencere altı dolgu duvarı gibi durumlarda kısa kolon mimari görünümde fark edilebilir; ancak asma kat kirişi veya çerçeveye tam bitişik örülmüş dolgu duvarı gibi durumlarda sorun projeyi incelemeden veya duvarı söküp kolonu görmeden tespit edilemeyebilir.
