Rezonans Nedir? Denklemi ve Faz Farkı

Rezonans; bir yapının kendi doğal titreşim frekansının, deprem dalgalarının frekansıyla çakışması sonucu titreşim genliğinin katlanarak artması olayıdır. Bu yazıda rezonans nedir, bir yapının hareket denklemiHareket DenklemiBir dinamik sistemin atalet, sönüm ve rijitlik kuvvetleri ile dışarıdan uygulanan yükler arasındaki dengeyi ifade eden, sistemin zamana bağlı tepkisini tanımlayan temel diferansiyel denklem. ve doğal frekansı nasıl tanımlanır, sisteme hangi kuvvetler etkir ve rezonans neden oluşur, sırasıyla teknik olarak ele alınmaktadır.

Rezonans Nedir? Temel Tanım

Tanım olarak rezonans; bir sistemin doğal titreşim periyodunun (veya frekansının), ona dışarıdan etkiyen kuvvetin periyodu ile birbirine çok yakın veya denk olması durumunda, sistemdeki titreşim genliğinin giderek artması olayıdır.

GenlikGenlikTitreşen bir sistemin denge konumundan yaptığı en büyük yer değiştirme, hız veya ivme değeri., tekrarlanan kuvvetlerin veya hareketin ulaştığı maksimum düzeyi ifade eder. Rezonansın ortaya çıkması için etkiyen kuvvetin (örneğin deprem dalgalarının) tekrarlı (dinamik) olması gerekir. Rezonans durumunda, deprem sırasında bir yapıda normalde çok küçük kalacak olan ivme değerleri (örneğin 0.1g), katlanarak artar ve yapının yıkılmasına neden olabilecek seviyelere ulaşır. Sistemin sönümleme oranıSönümleme OranıBir sistemin sahip olduğu sönümlemenin, kritik sönümleme değerine oranı; yapının dinamik tepkisinin genliğini belirleyen boyutsuz parametre (ξ). ne kadar yüksekse, rezonans kaynaklı bu genlik artışı o kadar sınırlandırılır.

Rezonans yalnızca binalara özgü bir olgu değildir. Bir çocuğun salıncağını doğru ritimde iterek genliğini artırması ya da bir opera sanatçısının sesiyle cam kırması; hepsi aynı fiziksel olgunun farklı yüzleridir. Depremlerde ise bu olgunun sonuçları ölümcül olabilmektedir.

Dinamik Sistemler ve Hareket Denklemi

Rezonansın neden oluştuğunu anlamak için öncelikle bir yapının dinamik olarak nasıl modellendiğine bakmalıyız. Dinamik sistemler temel olarak üç fiziksel parametreden oluşur:

• Kütle (m): Yapının ağırlığından kaynaklanan ataletidir.

• RijitlikRijitlikRijitlik, bir elemanın veya yapının yük altında ne kadar az şekil değiştirdiğini gösteren özelliktir; aynı yük altında daha az yer değiştiren sistem daha rijittir./Yay Katsayısı (k): Yapının yer değiştirmeye (esnemeye) karşı gösterdiği dirençtir.

• SönümlemeSönümlemeBir yapının titreşim enerjisini zamanla dağıtarak sönümleyen, salınım genliğini azaltan içsel veya eklenmiş direnç mekanizması. Katsayısı (c): Yapının titreşim enerjisini sönümleme (sürtünme vb. yollarla) kapasitesidir.

Bu üç bileşen, yapı dinamiğinin en temel kuralı olan Hareket Denklemi’ni oluşturur:

$$m\ddot{u} + c\dot{u} + k \cdot u = P(t)$$

Bu denklemde; u deplasmanı (yer değiştirmeyi), u̇ hızı, ü ise ivmeyi ifade eder. Eşitliğin sol tarafı yapının kendi iç kuvvetlerini, sağ tarafındaki P(t) ise dışarıdan (zamanın bir fonksiyonu olarak) etkiyen deprem kuvvetini gösterir. Buradaki ivme (ü), yer hareketinin kendi ivmesi değil, depremden dolayı yapıda meydana gelen göreli ivmedir.

Binanın Doğal Frekansı Nedir?

Her yapının, dışarıdan hiçbir kuvvet etkimeden, bir kez harekete geçirildiğinde kendi başına titreştiği bir doğal frekansı vardır. Bu değer, yukarıda tanıttığımız iki özellikten doğrudan türer:

$$\omega_n = \sqrt{\frac{k}{m}}$$

Daha rijit bir yapı (yüksek k) daha hızlı titreşir; daha ağır bir yapı (yüksek m) daha yavaş titreşir. Bu tek değer, yapıyı zorlayan kuvvetin frekansına ne kadar yakın olduğuna bağlı olarak, yapının belirli bir depremle rezonansa girip girmeyeceğini belirler; yazının geri kalanı da tam olarak bu soruyu ele alıyor.

Sisteme Etkiyen Kuvvetler Nelerdir?

Hareket denklemindeki her bir terim, yapıda oluşan farklı bir direnç kuvvetini temsil eder:

• Atalet (Eylemsizlik) Kuvveti ($m\ddot{u}$): Bir yapının hareket etmeye veya duruyorsa harekete geçmeye karşı koyduğu dirençtir. Giden bir arabanın aniden fren yapması sonucu öne savrulmamız bu yüzdendir.

• Sönümleme Kuvveti ($c\dot{u}$): Sistemde oluşan hıza karşı direnç gösteren, enerjiyi sönümleyen kuvvettir.

• Yay (Rijitlik) Kuvveti ($k \cdot u$): Sistemin deplasmana (şekil değiştirmeye) karşı gösterdiği dirençtir.

Faz Farkı: İvme, Hız ve Deplasman İlişkisi

Bir yapı depremde sallanırken ivme, hız ve deplasmanDeplasmanBir yapı noktasının, yük etkisi altında ilk konumuna göre yaptığı yer değiştirme; yapısal analizin temel çıktılarından biri. aynı anda maksimum değere ulaşmaz. Aralarında zamansal bir kayma, yani faz farkı vardır:

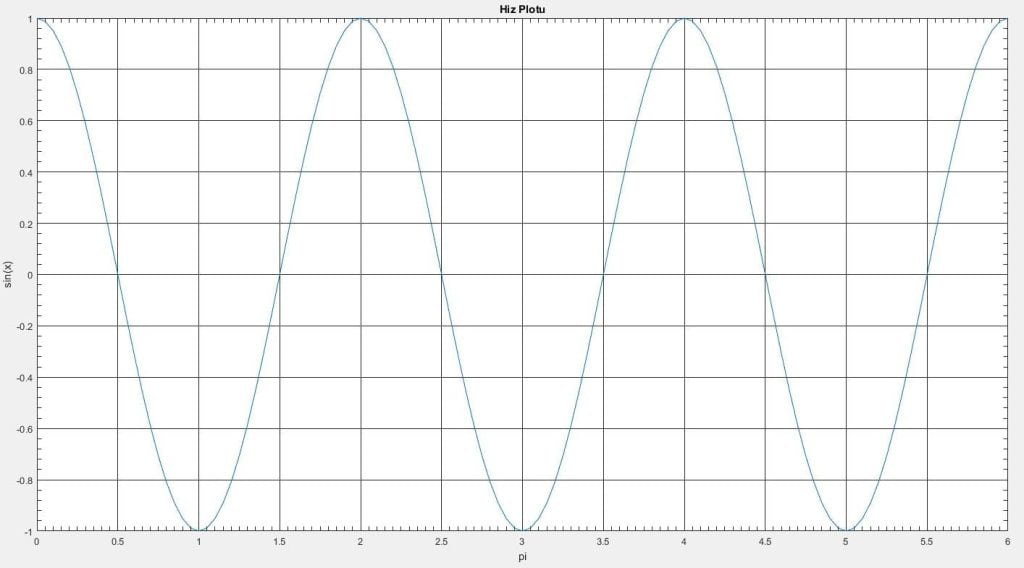

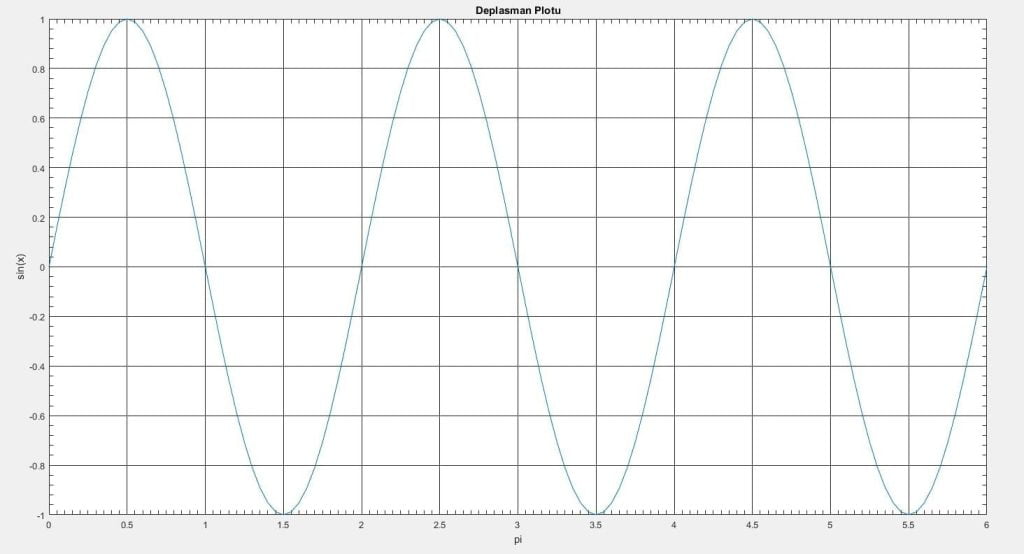

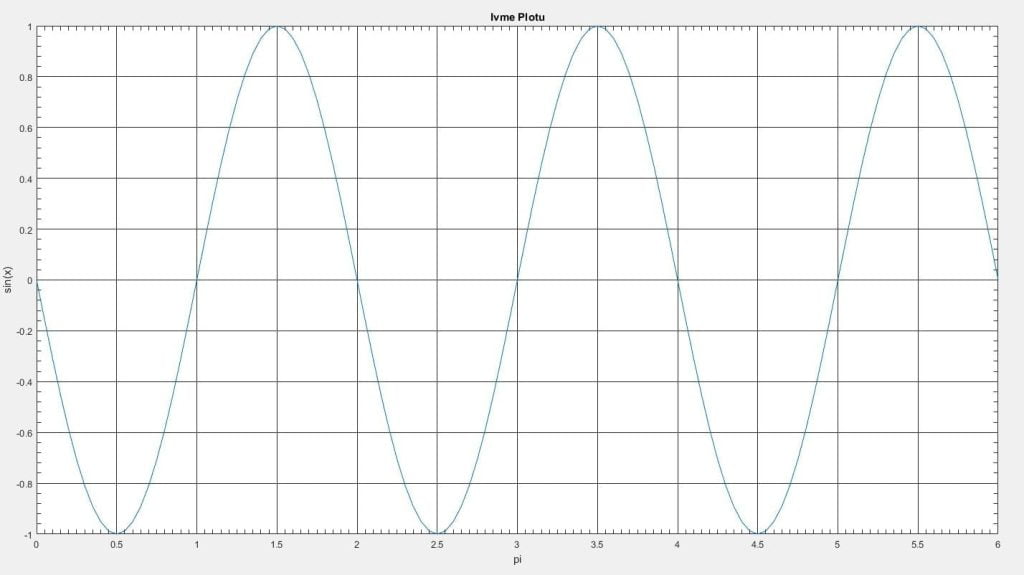

• Deplasman (yer değiştirme) grafiğini sıfırdan başlayan bir sinüs dalgası olarak düşünürsek; hız bu dalganın 90 derece, ivme ise 180 derece önünden gider.

• Bunun fiziksel anlamı şudur: Binanın en çok esnediği (deplasmanın maksimum olduğu) uç noktalarda, bina anlık olarak durduğu için hız sıfırdır.

• İvme ile deplasman birbirine tam zıttır. Biri pozitif yönde maksimuma ulaşırken, diğeri negatif yönde maksimumdadır.

Bu ilişki matematiksel olarak şu şekilde özetlenebilir:

Tablo 1 - Table 1 - Deplasman, Hız ve İvmenin Faz Farkı

Büyüklük	Dalga Formu	Faz
Deplasman $u(t)$	$\sin(\omega t)$	0°
Hız $\dot{u}(t)$	$\cos(\omega t)$	90° önde
İvme $\ddot{u}(t)$	$-\sin(\omega t)$	180° önde

Kuvvetlerin Dengesi ve Rezonansın Sırrı

İvme ve deplasmanın birbirine tam zıt yönlerde hareket ettiğini belirttik. Bu durum, atalet kuvvetiAtalet KuvvetiBir kütlenin ivmelenmesine karşı gösterdiği, kütle ile ivmenin çarpımına eşit ve ivmeye ters yönde etkiyen sanal kuvvet; D'Alembert Prensibi'nin temelini oluşturur. (m·ü) ile yay kuvvetinin (k·u) de birbirine zıt çalıştığı anlamına gelir.

Dışarıdan etkiyen depremin frekansını yavaş yavaş artırdığımızı hayal edelim:

• Düşük Frekanslarda: Ana direnç yay kuvvetinden (rijitlikten) gelir.

• Yüksek Frekanslarda: Ana direnç atalet kuvvetinden (kütleden) gelir.

• Rezonans Frekansında (Doğal Periyot): Öyle bir an gelir ki, birbirine zıt çalışan yay kuvveti ile atalet kuvveti birbirine eşitlenir ve birbirini sıfırlar.

İşte rezonans tam olarak budur! Bu iki ana kuvvet birbirini elediğinde, sistemi dışarıdan gelen devasa deprem enerjisine karşı koruyacak sadece sönümleme kuvveti ($c\dot{u}$) kalır. Eğer yapının sönümleme kapasitesi yeterli değilse, titreşimler kontrolden çıkar ve bina ağır hasar alır veya yıkılır.

Rezonans anında yapıyı koruyan tek güç sönümlemedir. Betonarme yapılarda bu değer tipik olarak %5 civarındadır. Zemin kattaki dolgu duvarların kaybı sönümlemeyi azaltır. Bu yüzden yumuşak kat sorunu rezonans koşullarında özellikle yıkıcıdır.

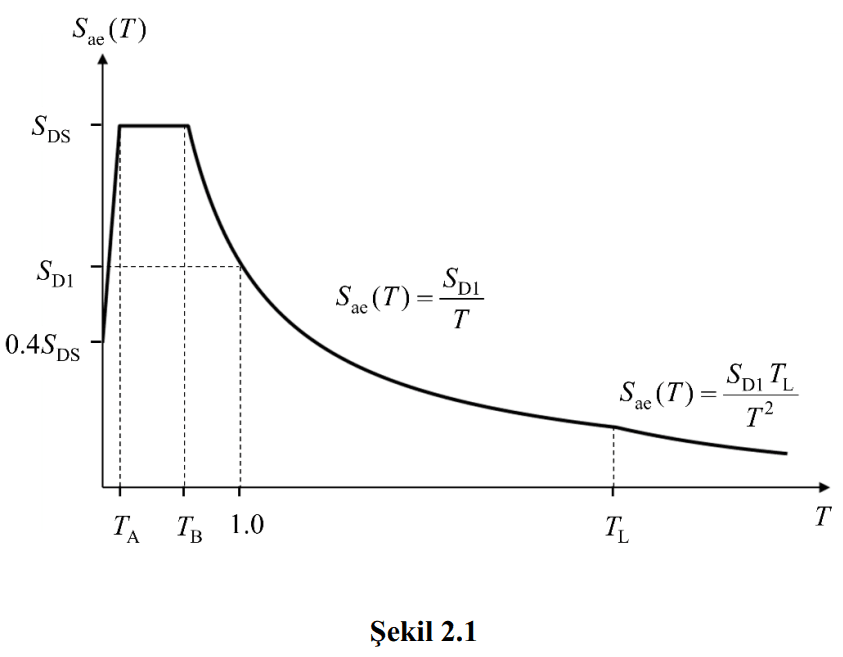

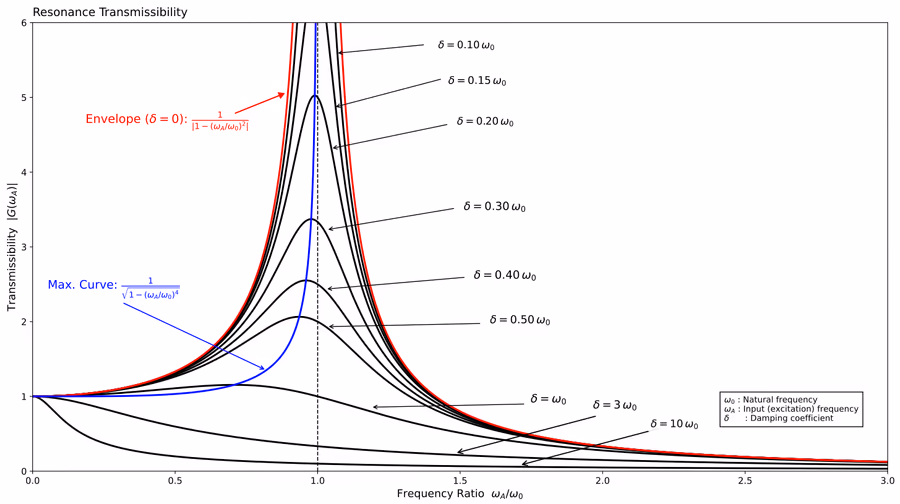

Matematiksel olarak, bir yapının dinamik büyütme katsayısı (D) şu formülle ifade edilir:

$$D = \frac{1}{\sqrt{(1-\beta^2)^2 + (2\zeta\beta)^2}}$$

Burada $\beta = \omega/\omega_n$ (uygulanan frekans / doğal frekans) ve $\zeta$ sönümleme oranıdır. $\beta = 1$ olduğunda (yani rezonans koşulunda) ve sönümleme ihmal edildiğinde $D$ teorik olarak sonsuza gider.

β1.00

00.511.53

Sonuç

Rezonans, soyut bir fizik kavramı değil; depremlerde can ve mal kayıplarının arkasındaki somut mühendislik gerçekliğidir.

Bu yazıda öğrendiklerimizi özetlersek:

• Her yapının bir doğal periyodu vardır ve bu değer kütle ile rijitliğe bağlıdır.

• Yapının periyodu ile depremin baskın frekansı çakışınca rezonans oluşur; atalet ve rijitlik kuvvetleri birbirini sıfırlar, yalnızca sönümleme kuvveti kalır.

Türkiye, dünyanın en aktif deprem kuşaklarından birinin üzerinde yer almaktadır. Rezonans olgusunu anlamak, doğru yapı tasarımının ve güçlendirme kararlarının bilimsel temelini oluşturur.

Sıkça Sorulan Sorular

Bina periyodu ile zemin hâkim periyodu yakınsa ne olur?

Bina periyodu ile zeminin hâkim periyodu birbirine yaklaştığında bina-zemin rezonansı oluşma ihtimali artar. Bu durumda titreşim genliği büyüyebilir; sönümleme ve diğer koşullar büyümenin düzeyini etkiler.

Her depremde bina rezonansa girer mi?

Hayır. Rezonans için deprem hareketinin frekans içeriği ile binanın doğal periyodunun birbirine yakın olması gerekir. Zemin özellikleri, bina periyodu ve sönümleme bu koşulun oluşup oluşmayacağını etkiler.

Yapılarda rezonans riski nasıl azaltılır?

Risk; bina-zemin periyot uyumunun tasarımda değerlendirilmesi ve yeterli sönümleme sağlanmasıyla azaltılabilir. Yapısal düzensizlikleri sınırlamak, uygun rijitlik ve gerektiğinde sönümleyici sistemler kullanmak da tasarım kararları arasındadır.
