Betonarme tasarımının en kritik mekanizmalarından biri aderanstır (donatı kenetlenmesi): donatı betona yeterince kenetlenmemişse, çelik akma dayanımına ulaşamadan betondan sıyrılır ve bu, herhangi bir uyarı vermeden gerçekleşen gevrek bir göçmeyle sonuçlanır. Bu yazıda aderansı sağlayan mekanizmalar, kenetlenme ve bindirme boyu hesabı, yetersiz kenetlenmenin yol açtığı göçme türleri ve aderans kaybının nedenleri ele alınıyor.

Aderans Nedir?

Aderans, betonarme bir elemanda donatı çeliği ile onu saran betonun, aralarında hiçbir kayma olmadan birlikte çalışabilme yeteneğidir. Bu bağ sayesinde donatıya binen çekme kuvveti betona aktarılır ve iki farklı malzeme tek bir yapısal eleman gibi davranır.

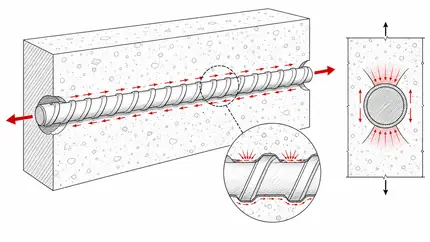

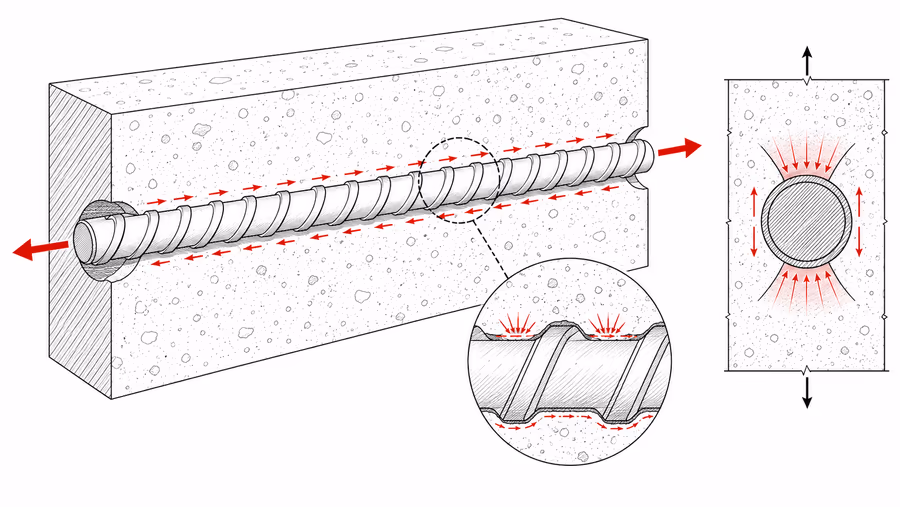

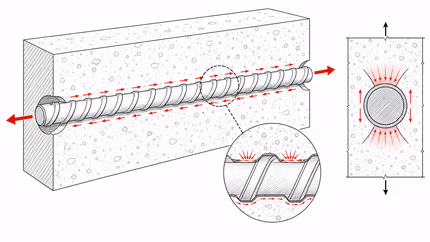

Aderans Mekanizması: Çelik ve Beton Nasıl Kenetlenir?

Betonarme bir elemana (örneğin bir kirişe) yük bindiğinde, çekme kuvvetini taşıyan çelik ile basıncı taşıyan betonun birlikte çalışabilmesi için aralarında kusursuz bir gerilmeGerilmeBir kesite etkiyen iç kuvvetin, kesit alanına bölünmesiyle elde edilen, malzemenin iç direncini ifade eden temel mukavemet büyüklüğü. aktarımı olması şarttır. Bu aktarımı, yani aderansı sağlayan üç temel kuvvet vardır:

  • Kimyasal Yapışma (Adhezyon): ÇimentoÇimentoSu ile karıştığında kimyasal reaksiyona girerek sertleşen, betonun agregaları bir arada tutan hidrolik bağlayıcı toz malzeme. şerbetinin donatı yüzeyine mikroskobik düzeyde yapışmasıdır. Sadece çok düşük gerilmelerde etkilidir ve betonBetonÇimento, agrega (kum, çakıl) ve suyun belirli oranlarda karıştırılmasıyla elde edilen, zamanla sertleşerek yüksek basınç dayanımı kazanan kompozit yapı malzemesi. çatladığı an kaybolur.
  • Sürtünme Kuvveti: Donatı yüzeyindeki pürüzlülük ve betonun kuruma büzülmesi (rötreRötreSertleşmiş betonun, içindeki serbest suyun zamanla ortama buharlaşmasıyla hacminin küçülmesi; bu hareket kısıtlandığında çatlaklara yol açabilen uzun süreli deformasyon.) sonucu donatıyı radyal yönde sıkıştırmasıyla oluşur.
  • Mekanik Kenetlenme (Diş Etkisi): Modern betonarme tasarımının ana dayanağıdır. Nervürlü (çıkıntılı) donatılarda, nervürlerin beton içine bir “kama” gibi girmesi ve kilitlenmesidir. Yüksek deprem kuvvetlerini göğüsleyen asıl mekanizma budur.

Kenetlenme Boyu Nasıl Hesaplanır?

Kenetlenme boyu, bir donatının üzerine binen devasa çekme kuvvetini, betondan sıyrılmadan tamamen betona aktarabilmesi için gereken minimum gömülme mesafesidir. Tek hedefimiz vardır: Donatı betondan sıyrılmadan önce akma dayanımına (fydf_{yd}) ulaşsın.

BETONFlb
Görsel 1 - Figure 1 - Betona gömülü bir donatı çubuğu: uçtan uygulanan çekme kuvveti (F) ve gömülme mesafesi olan kenetlenme boyu (lb).

Temel Kenetlenme Boyu

TS 500’e göre (Denklem 9.1), temel kenetlenme boyu şu formülle belirlenir:

lb=(0.12⋅fydfctd⋅ϕ)≥20ϕl_b = \left(0.12\cdot\frac{f_{yd}}{f_{ctd}}\cdot\phi\right) \geq 20\phi
  • fydf_{yd}: Donatının tasarım akma dayanımıAkma DayanımıYapı çeliğinin, elastik davranıştan kalıcı (plastik) şekil değiştirmeye geçtiği gerilme sınırı..
  • fctdf_{ctd}: Betonun tasarım çekme dayanımı. (Beton kalitesi düştükçe gereken kenetlenme boyu uzar).
  • ϕ\phi: Donatı çapı.

Mühendislik kuralı açıktır: Donatı çapı kalınlaştıkça veya çeliğin dayanımı arttıkça, çubuğu betona tutturmak zorlaşır ve gereken kenetlenme mesafesi doğrusal olarak artar; beton kalitesi arttıkça ise gereken boy kısalır. Hesaplanan değer donatı çapının 20 katından (20ϕ20\phi) küçük alınamaz.

Bindirmeli Ekler Kuvveti Nasıl Aktarır?

Betonarme elemanlarda standart donatı boyları fabrikadan 12 metre olarak gelir. Donatıların sürekliliğini sağlamak için şantiyede yapılan “bindirmeli eklerde” kuvvet, bir çelikten diğerine doğrudan geçmez. Kuvvet; birinci donatıdan betona, betondan da basınç diyagonalleri aracılığıyla diğer donatıya aktarılır. Beton burada bir köprü görevi görür.

Bindirme Boyu Hesabı

Bindirme boyu, temel kenetlenme boyunun belirli güvenlik katsayılarıyla (α1\alpha_1) artırılmasıyla bulunur:

l0=α1⋅lbl_{0} = \alpha_{1} \cdot l_{b}
  • Şaşırtmalı Ek Kuralı: Tüm donatıların aynı kesitte (yan yana) eklenmesi, o bölgedeki beton köprüsüne aşırı yük bindirir ve büyük çatlaklara yol açar. Bu yüzden eklerin “şaşırtmalı” yapılması hayati önemdedir.

Kenetlenme Yetersiz Olursa Ne Olur?

Eğer kenetlenme yetersizse, iki tip felaket senaryosu (kırılma) yaşanır:

  • SıyrılmaSıyrılmaDonatı ile beton arasındaki aderansın yenilmesi sonucu çubuğun betonun içinde göreli olarak kayması.: Beton çekirdeği çok güçlü ancak çubuğun gömülme boyu çok kısaysa, deprem anında donatı betondan sıyrılarak yerinden çıkar. Mafsal oluşmaz, bina göçer.
  • Yarılma: Donatı etrafındaki beton örtüsüPaspayıDonatının dış yüzeyi ile betonun serbest yüzeyi arasındaki, korozyon koruması ve aderans için gerekli minimum beton kalınlığı. (paspayı) yetersizse veya çubuklar birbirine çok yakınsa, nervürlerin yarattığı kama etkisi (yanal basınç) betonu dışarı doğru patlatarak döker. Donatı anında boşa çıkar.

Aderans Kaybına Ne Sebep Olur?

Saha koşullarında aderansın hesap değerinin altına düşmesine yol açan başlıca etkenler şunlardır:

  • Yağlı donatı yüzeyi: KalıpKalıpTaze betonun istenen şekli alıp sertleşene kadar tutulmasını sağlayan, ahşap, çelik veya plastik gibi malzemelerden yapılan geçici destek ve kalıplama sistemi. yağının donatıya bulaşması, nervürler ile beton arasında ince bir kayganlaştırıcı tabaka oluşturur. Zaten ihmal edilebilir düzeydeki kimyasal yapışmadan çok daha kritik olan sürtünme ve mekanik kenetlenmeyi (diş etkisini) zayıflattığı için asıl sorun budur.
  • Düşük beton kalitesi veya segregasyonSegregasyonTaze betonu oluşturan bileşenlerin (agrega, çimento hamuru, su), taşıma veya yerleştirme sırasında birbirinden ayrılarak karışımın homojenliğini kaybetmesi. (ayrışma): Aderans dayanımı doğrudan betonun çekme dayanımına (fctdf_{ctd}) bağlıdır; su/çimento oranıSu/Çimento Oranı (S/Ç Oranı)Karışımdaki su miktarının çimento miktarına oranı; betonun dayanımını, geçirimliliğini ve dayanıklılığını belirleyen en kritik tek parametre. yüksek, ayrışmış veya yetersiz sıkıştırılmış beton, donatıyı sarma gücünü kaybeder.
  • Yetersiz vibrasyon (sıkıştırma): Donatı sıklığının fazla olduğu bölgelerde beton agregası donatı arasına giremezse boşluklar oluşur; bu boşluklar aderansı o noktada sıfıra indirir.
  • Paslı donatının etkisi: Bu konu tek yönlü değildir. İnce, sıkı yapışmış yüzey pası donatının pürüzlülüğünü artırarak mekanik kenetlenmeyi güçlendirebilir. Ancak pul pul dökülen, gevşek korozyon ürünü veya aktif olarak ilerleyen paslanma hem donatı kesitini küçültür hem de çelik-beton arayüzünde zayıf bir tabaka oluşturarak aderansı ciddi biçimde düşürür.

Bu etkenlerin ortak sonucu aynıdır: betonun gerçek çekme dayanımı (fctdf_{ctd}) hesapta öngörülenin altına düşer ve kenetlenme boyu sahada yetersiz kalır.

Aderans Nasıl Test Edilir?

Aderans dayanımı, laboratuvar ortamında genellikle çekme (sıyırma/pull-out) deneyi ile ölçülür. Betona belirli bir derinlikte gömülen bir donatı numunesi, özel bir çekme aparatıyla dışarı doğru çekilir; donatı sıyrılana veya akma dayanımına ulaşana kadar uygulanan kuvvet ve buna karşılık gelen kayma (kaçma) miktarı kaydedilir. Elde edilen kuvvet-kayma eğrisi, o beton-donatı çiftinin gerçek aderans dayanımını ve göçme türünü (sıyrılma mı, yarılma mı) ortaya koyar. Bu tür deneyler esas olarak yeni donatı/beton kombinasyonlarını doğrulamak ve tasarım formüllerindeki katsayıları deneysel verilerle kalibre etmek amacıyla kullanılır.

Uygulamada Hangi Teknik Hatalar Yapılır?

  1. Plastik Mafsal Bölgelerinde Ek Yapmak: Kirişlerin kolonlara birleştiği uçlar ve kolonKolonAğırlıklı olarak eksenel basınç kuvveti taşıyan, düşey ve yatay yükleri kirişten temele aktaran düşey taşıyıcı eleman. alt/üst bölgeleri (sarılma bölgeleri) depremde sigortanın atacağı, plastik mafsalların oluştuğu yerlerdir. Yönetmelik bu bölgelerde bindirmeli ek yapmayı kesinlikle yasaklar. Yaparsanız, deprem anında sigorta tam ortasından kopar.
  2. Donatı Ormanı (Sıklığı): Çok fazla donatının bir araya geldiği kolon-kirişKirişAğırlıklı olarak eğilme momenti ve kesme kuvveti taşıyan, döşeme yüklerini kolon veya perdelere aktaran yatay taşıyıcı eleman. birleşimlerinde, beton agregasının donatı aralarına girememesi boşluklar yaratır ve aderansı o bölgede sıfıra indirir.

Sonuç

Aderans, donatı çeliği ile betonun tek bir yapısal eleman gibi çalışabilmesini sağlayan gerilme aktarım mekanizmasıdır ve kimyasal yapışma, sürtünme ile nervürlü donatının beton içine kilitlenmesinden oluşan mekanik kenetlenmeden oluşur. Kenetlenme boyu, bu bağın donatı akma dayanımına ulaşmadan kopmamasını sağlayan minimum gömülme mesafesidir; TS 500’e göre donatı çapı, çeliğin akma dayanımı ve betonun çekme dayanımından hesaplanır.

Yetersiz kenetlenme iki farklı göçme türüne yol açar: donatının betondan sıyrılması veya beton örtüsünün yarılması, her ikisi de plastik mafsal oluşmadan gelişen gevrek bir göçmedir. Sahada aderansı düşüren etkenler (yağlı donatı yüzeyi, düşük beton kalitesi, yetersiz sıkıştırma, aktif korozyon), tasarımda hesaplanan kenetlenme boyunun fiilen sağlanamamasına yol açabilir.

Sıkça Sorulan Sorular
Kenetlenme boyu ile bindirme boyu arasındaki fark nedir?

Kenetlenme boyu, bir donatının üzerindeki çekme kuvvetini betondan sıyrılmadan tamamen betona aktarabilmesi için gereken minimum gömülme mesafesidir. Bindirme boyu ise donatıların sürekliliğini sağlamak için yapılan bindirmeli eklerde, temel kenetlenme boyunun güvenlik katsayılarıyla (α1) artırılmasıyla bulunur.

Donatı kenetlenme boyunu hangi faktörler etkiler?

Donatı çapı kalınlaştıkça ve çeliğin tasarım akma dayanımı arttıkça, çubuğu betona tutturmak zorlaşır ve gereken kenetlenme mesafesi doğrusal olarak artar. Betonun tasarım çekme dayanımı (fctd) yükseldikçe ise gereken kenetlenme boyu kısalır; TS 500'e göre hesaplanan bu değer donatı çapının 20 katından küçük olamaz.
