Efektif Gerilme Nedir?

Zemin mekaniğinin en temel ilkelerinden biri, 1918 yılında İstanbul’da, Robert Kolej’de ders veren bir mühendisin kafasında şekillenmeye başladı.

Karl Terzaghi, kolejdeki laboratuvarında kumlar üzerinde yaptığı deneylerle zeminlerin neden bazen aniden göçtüğünü, bazen de yıllar içinde yavaşça oturduğunu anlamaya çalışıyordu. Bulduğu cevap o kadar temel bir ayrımdı ki, bugün hâlâ her geoteknik hesabın çıkış noktası olmaya devam ediyor: bir zeminin davranışını belirleyen şey, üzerindeki toplam yük değil; bu yükün ne kadarının dane iskeleti tarafından, ne kadarının boşluk suyu tarafından taşındığıdır.

---

Tarihsel Gelişim: İstanbul’dan Viyana’ya

Terzaghi, 1918’de İstanbul’daki Robert Kolej’de göreve başladığında elindeki soru netti: zeminleri, tıpkı çelik ya da betonBetonÇimento, agrega (kum, çakıl) ve suyun belirli oranlarda karıştırılmasıyla elde edilen, zamanla sertleşerek yüksek basınç dayanımı kazanan kompozit yapı malzemesi. gibi, sayısal olarak tanımlanabilir bir mühendislik malzemesi haline getirmek.[5][5]ASCE. Karl Terzaghi (biyografi). Kaynağa Git Bu amaçla kum ve kil numuneleri üzerinde sistematik deneyler yürüttü; görünürde basit olan bu deneyler, boşluk suyu basıncıBoşluk Suyu BasıncıZemin gözeneklerini dolduran suyun taşıdığı basınç; efektif gerilmenin toplam gerilmeden çıkarılan bileşeni. ile zemin iskeletinin taşıdığı gerilmeGerilmeBir kesite etkiyen iç kuvvetin, kesit alanına bölünmesiyle elde edilen, malzemenin iç direncini ifade eden temel mukavemet büyüklüğü. arasındaki ilişkiyi ortaya çıkardı.

1924’te Hollanda’nın Delft kentinde düzenlenen Birinci Uluslararası Tatbiki Mekanik Kongresi’nde bulgularını sundu; bir yıl sonra, 1925’te Viyana’da yayımladığı Erdbaumechanik auf Bodenphysikalischer Grundlage adlı eseriyle modern zemin mekaniğinin doğuşu kabul edilen kitabı ortaya çıktı.[1][1]Terzaghi, K. (1925). Erdbaumechanik auf Bodenphysikalischer Grundlage. Franz Deuticke, Leipzig–Wien. Kaynağa Git [5][5]ASCE. Karl Terzaghi (biyografi). Kaynağa Git 1936’da ise İlk Uluslararası Zemin Mekaniği ve Temel Mühendisliği Konferansı’nda sunduğu bildiriyle prensibi doygun zeminlerin kayma mukavemetine bağlayarak daha da netleştirdi.[2][2]Terzaghi, K. (1936). The Shearing Resistance of Saturated Soils and the Angle Between the Planes of Shear. Proceedings, 1st International Conference on Soil Mechanics and Foundation Engineering, Harvard, Vol. 1, s. 54–56. Kaynağa Git

---

Prensibin Formülasyonu: ${\sigma }^{\prime }=\sigma -u$

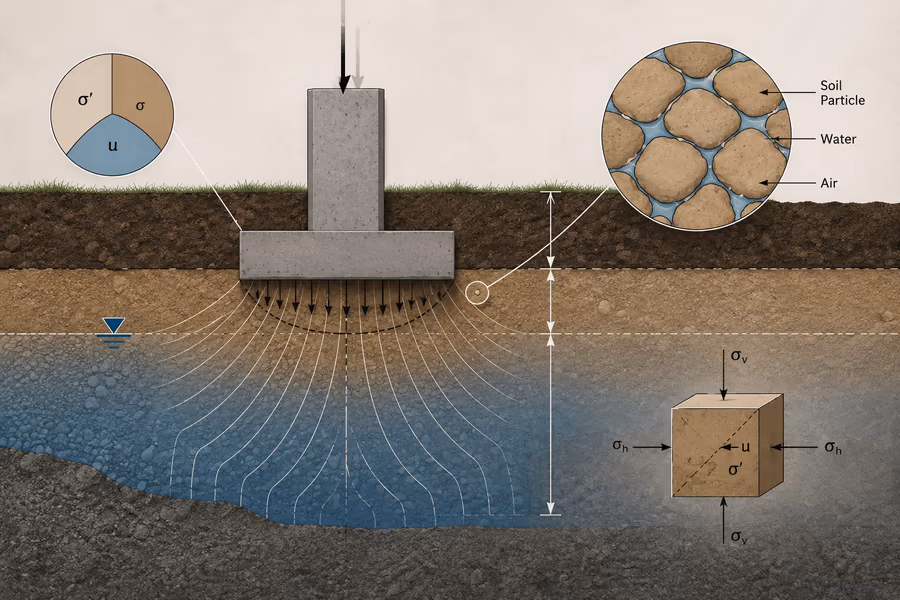

Terzaghi’nin prensibi, doygun (suya tamamen doymuş) bir zeminde toplam gerilmenin ($\sigma$) iki bileşene ayrıldığını söyler:

$$\sigma' = \sigma - u$$

Burada:

• $\sigma$ (toplam gerilme): Belirli bir düzlemde, üzerindeki her şeyin (zemin, su, varsa yapı) ağırlığından kaynaklanan toplam gerilme
• $u$ (boşluk suyu basıncı / nötr gerilme): Boşluk suyunun her yönde eşit şiddette ilettiği basınç
• $\sigma'$ (efektif gerilmeEfektif GerilmeZemin iskeletinin gerçekte taşıdığı gerilme; toplam gerilmeden gözenek suyu basıncının çıkarılmasıyla elde edilen, zemin mekaniğinin temel ilkesi (Terzaghi).): Dane iskeleti tarafından, danelerin birbirine temas noktalarından iletilen gerilme

Su, kayma gerilmesiKayma GerilmesiBir kesit düzlemine paralel etkiyen, iki bitişik malzeme katmanını birbirine göre kaydırmaya çalışan gerilme türü. taşıyamadığı için “nötr” olarak adlandırılır; bu basınç zemin danelerini birbirine yaklaştırmaz ya da uzaklaştırmaz, yalnızca her yöne eşit itki uygular. Zemin iskeletinin gerçekten “hissettiği” ve davranışını belirleyen gerilme ise geriye kalan kısımdır: efektif gerilme.

---

Fiziksel Anlamı: Neden “Efektif”?

Prensibin sezgisel bir açıklaması, iki cam kavanozdaki kuru ve ıslak kum örneğiyle verilir: kuru kumda daneler birbirine doğrudan temas ederek yığılır ve belirli bir yığılma açısı (şev açısı) korunur. Islak kumda ise su boşluk basıncının zamanla dağılması (drenaj) sağlandığı sürece aynı denge açısı yine korunur, çünkü nihayetinde şev dengesini sağlayan, su değil, daneler arası temas gerilmeleridir.[3][3]Skempton, A. W. (1960). Significance of Terzaghi's Concept of Effective Stress. From: Theory to Practice in Soil Mechanics. John Wiley & Sons, New York. Kaynağa Git

Bu, prensibin özünü gösterir: bir zemin kütlesinde kaymaya karşı direnç sağlayan şey, danelerin birbirine kenetlenmesi ve aralarındaki sürtünmedir; bu direnç yalnızca daneler arası temas noktalarında iletilen efektif gerilmeyle orantılıdır. Boşluk suyu basıncı arttıkça, toplam gerilme sabit kalsa bile efektif gerilme azalır ve zeminin mukavemeti düşer.

---

Önemi: Zemin Davranışını Yöneten Gerilme

Terzaghi’nin prensibinin pratikteki önemi tek bir cümlede özetlenebilir: zeminin mukavemeti ve hacim değişimi (sıkışma/şişme), toplam gerilmeye değil yalnızca efektif gerilmeye bağlıdır.[3][3]Skempton, A. W. (1960). Significance of Terzaghi's Concept of Effective Stress. From: Theory to Practice in Soil Mechanics. John Wiley & Sons, New York. Kaynağa Git Bu, ilk bakışta soyut görünen bir ayrımın neden geoteknik mühendisliğinin köşe taşı olduğunu açıklar:

• KonsolidasyonKonsolidasyonDoygun ince daneli bir zeminin, yük altında gözenek suyunun zamanla dışarı atılmasıyla hacminin azalarak sıkışması süreci.: Bir kil tabakası yük altına girdiğinde, yükün önce boşluk suyu tarafından karşılanması ve zamanla bu fazla basıncın drene olarak efektif gerilmeye dönüşmesi, oturmanın zamana yayılmasının nedenidir.
• Kayma mukavemetiKayma Mukavemeti (Zemin)Bir zeminin kayma gerilmesi altında göçmeye karşı gösterdiği, kohezyon ve içsel sürtünme açısıyla tanımlanan direnç.: Bir zeminin kayma direnci, efektif gerilmeye bağlı Mohr-Coulomb parametreleriyle ($c'$, $\phi'$) ifade edilir; aynı toplam gerilme altında boşluk suyu basıncı yüksekse mukavemet düşer.
• SıvılaşmaZemin SıvılaşmasıDoygun gevşek kum zeminlerin deprem sırasında taşıma gücünü kaybederek sıvı gibi davranması.: Deprem gibi ani yüklemelerde boşluk suyu basıncı hızla artıp toplam gerilmeye eşitlenirse efektif gerilme sıfıra iner; zemin bu anda tüm mukavemetini kaybeder. Kum zeminlerdeki sıvılaşma olgusunun temelinde bu mekanizma yatar.

---

Sonuç

Efektif gerilme prensibi, ilk bakışta tek bir denklemden ibaret görünse de aslında zemin mekaniğinin tüm bina bloklarının üzerine oturduğu kavramsal temeldir. Terzaghi’nin İstanbul’da başlayıp Viyana’da olgunlaştırdığı bu fikir, bir zeminin toplam yük altında nasıl davranacağını değil, bu yükün dane iskeleti ile boşluk suyu arasında nasıl paylaşıldığını sormanın gerekliliğini ortaya koydu. Konsolidasyon hesabından kayma mukavemeti analizine, deprem sırasında sıvılaşma riskinin değerlendirilmesine kadar hemen her geoteknik problem, bugün hâlâ bu tek ayrımdan yola çıkarak çözülür.
