İnşaat mühendisliği ofislerinde en sık kullanılan, üzerinde en az düşünülen ama binanın kaderini belirleyen o sihirli katsayı: R Katsayısı. Çoğu “operatör” mühendis için bu sayı, donatıyı azaltan, kesitleri kurtaran bir “indirim kuponu” gibi algılanıyor. Oysa yönetmelikte R katsayısını seçmek, yapıya bir karakter atamak değil; aslında depremle çok riskli bir kumar oynamaktır.

R Katsayısı Bir “İndirim” Değil, Bir “Borçlanma”dır

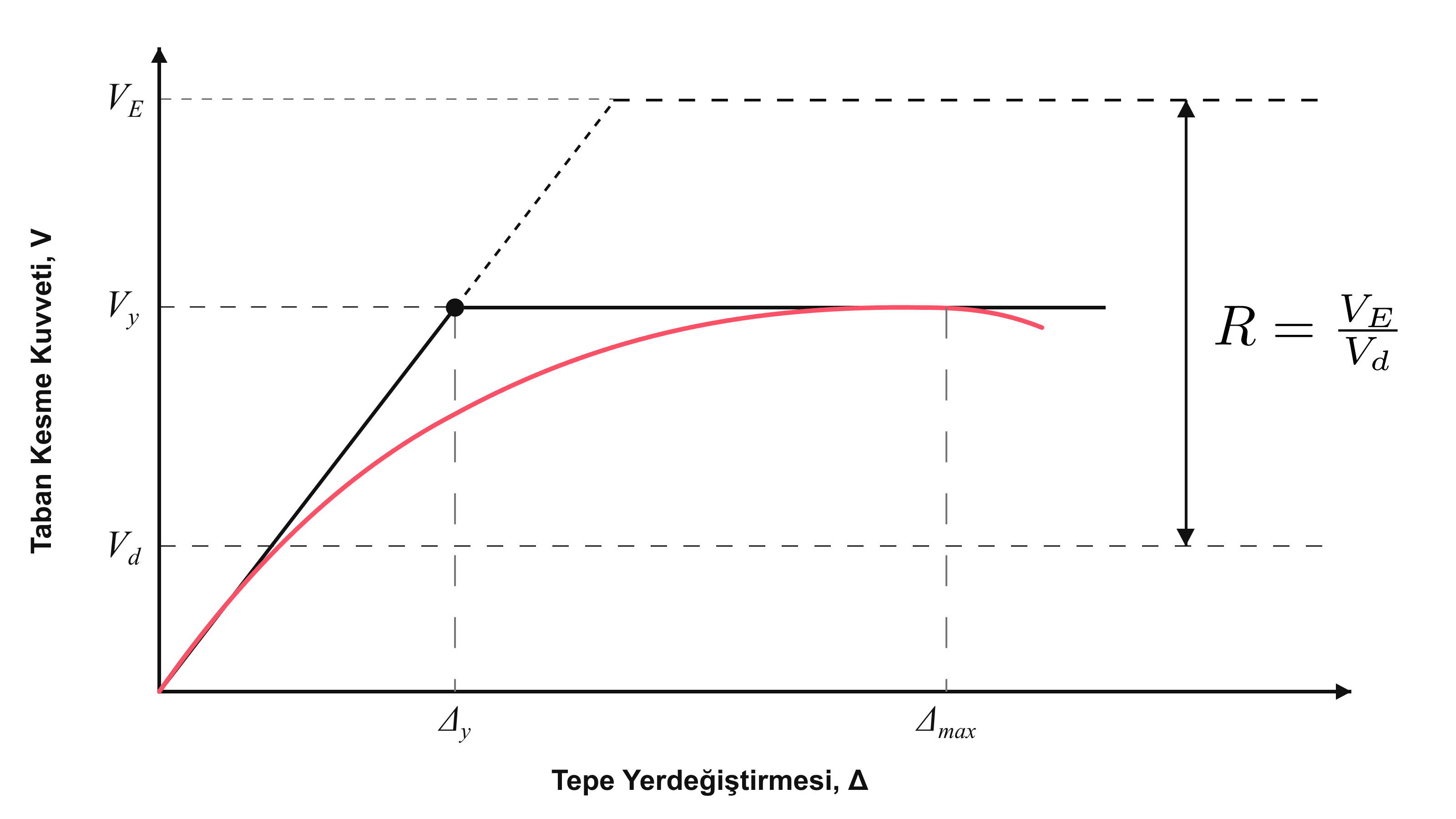

Deprem mühendisliğinin temel denklemi aslında bir hayatta kalma pazarlığıdır. Yapıya gelecek olan elastik yükü (Ve​), yani yapının hiç hasar almadan bir yay gibi esneyip geri döneceği o devasa kuvveti, biz R katsayısına bölerek tasarım yüküne (Vd​) indiririz:

Vd=VeRV_d = \frac{V_e}{R}

Burada R=8 seçen bir mühendis, doğaya şu taahhütte bulunur: “Ben bu binayı depremde oluşacak gerçek kuvvetin sadece 8’de 1’ine göre tasarlıyorum. Geri kalan 7 birimlik enerjiyi binamın ‘hasar alarak’, yani plastik mafsallar oluşturup eklemlerini bükerek soğuracağını garanti ediyorum.”

Kuvvetten tasarruf ettiğiniz her birim için, süneklikSüneklikBir malzemenin, kesitin veya sistemin, göçme öncesi ulaşabildiği deformasyonun akma deformasyonuna oranı olarak ifade edilen sünek davranış ölçüsü. kapasitenizden borç alırsınız. Eğer o borcu deprem anında ödeyemezseniz (zayıf detaylandırma, kötü sargılama, yumuşak kat vb.), bina “iflas” eder. Mühendislik dilinde bunun karşılığı ani göçmedir.

R=8 seçimi gerçek süneklik kapasitesine sahip olduğunuzda geçerlidir. Şantiyede bu süneklik gereklilikleri (etriyeEtriyeKolon ve kiriş gibi elemanlarda boyuna donatıyı çevreleyen, kesme kuvveti taşıyan ve boyuna donatıyı sargılayan kapalı enine donatı parçası. sıklaştırması, kancaKancaBir donatı çubuğunun ucunun, düz kenetlenme boyunun yetersiz kaldığı durumlarda ek aderans ve mekanik kilitlenme sağlamak amacıyla belirli bir açıyla (genellikle 90, 135 veya 180 derece) bükülmesiyle oluşturulan uç detayı. açısı, betonBetonÇimento, agrega (kum, çakıl) ve suyun belirli oranlarda karıştırılmasıyla elde edilen, zamanla sertleşerek yüksek basınç dayanımı kazanan kompozit yapı malzemesi. kalitesi, güçlü kolonKolonAğırlıklı olarak eksenel basınç kuvveti taşıyan, düşey ve yatay yükleri kirişten temele aktaran düşey taşıyıcı eleman. kontrolü) sağlanmazsa, yazılımda seçtiğiniz R değerinin hiçbir karşılığı yoktur.

R Katsayısının Anatomisi: Süneklik ve Fazla Dayanım

R katsayısı sanıldığı gibi tek bir parametre değildir. Fiziksel olarak iki ana bileşenin çarpımıyla oluşur:

R=Rμ⋅Ω0R = R_{\mu} \cdot \Omega_0

  • Rμ​ (Süneklik Kaynaklı Azaltma): Yapının plastik deformasyon yaparak enerji tüketme yeteneğidir.

  • Ω0\Omega_0 (Fazla Dayanım Katsayısı): Malzemenin karakteristik dayanımından, statik belirsizlikten (hiperstatiklik) ve boyutlandırmadan gelen gizli rezervdir.

Bir “inşaat papağanı” R=8 yazar ve geçer. Sorgulayan mühendis ise şunu bilir: R=8 demek, yapının tepesindeki bir noktanın, elastik sınırın yaklaşık 4-8 katı kadar yer değiştirebilmesi demektir. Eğer kolon-kirişKirişAğırlıklı olarak eğilme momenti ve kesme kuvveti taşıyan, döşeme yüklerini kolon veya perdelere aktaran yatay taşıyıcı eleman. birleşim bölgeniz o dönmeyi yapamadan gevrek bir şekilde göçerse, kağıt üzerindeki R katsayısının sahada hiçbir hükmü kalmaz.

“Yüksek Süneklik” Bir Etiket Değil, Ağır Bir Sorumluluktur

Türkiye’deki en büyük kronik sorun: Süneklik düzeyini “Yüksek” seçip, şantiyede “Sıradan” bir imalatla o performansı beklemektir.

Süneklik Kapasitesi Borcu

Yüksek süneklik seçtiğinizde, TBDY 2018 size der ki: “Kuvveti düşürmene izin verdim ama karşılığında senden kiriş uçlarında sıkılaştırma, güçlü kolon-zayıf kiriş kontrolü ve etriye sargılaması istiyorum.”

Operatörün Yanılgısı

Yazılımda R=8 girince donatı miktarının azaldığını gören operatör sevinir. Ancak o azalan donatının nasıl yerleştirilmesi gerektiği (detaylandırma) hayatidir. Yüksek süneklikle tasarlanmış bir bina, aslında depremde hasar alması planlanmış binadır.

Önemli Not: R katsayısını ne kadar yüksek tutarsanız, bina ayakta kalsa bile depremden sonra o bina muhtemelen ekonomik bir enkazdır. Çünkü o “borcu” binanın her yerinde oluşan kalıcı plastikleşmelerle ödemişsinizdir.

En Büyük İllüzyon: “Eşit Yer Değiştirme Kuralı”

Operatör mühendislerin en çok yanıldığı nokta şudur: R katsayısı ile taban kesme kuvvetini 8’e böldüklerinde, binanın yapacağı yanal ötelenmenin (deplasmanın) de 8’e bölündüğünü zannederler. Oysa yapısal dinamiğin temel yasalarından biri olan Eşit Yer Değiştirme KuralıEşit Yer Değiştirme KuralıOrta ve uzun periyotlu yapılarda, sünek (doğrusal olmayan) bir sistemin deprem altındaki maksimum yer değiştirmesinin, aynı başlangıç rijitliğine sahip tamamen elastik bir sistemin yer değiştirmesine yaklaşık olarak eşit olduğunu öngören temel ilke. (Equal Displacement Rule) bize şunu söyler: Orta ve uzun periyotlu binalarda, hiç hasar almayan tamamen elastik bir binanın yapacağı tepe yer değiştirmesi ile R=8 seçilip plastik mafsallar oluşturarak hasar alan binanın yapacağı maksimum tepe yer değiştirmesi yaklaşık olarak birbirine eşittir. Kuvveti düşürebilirsiniz ama depremin binadan talep ettiği deplasmanı (ötelenmeyi) düşüremezsiniz. Bina o deplasmanı yapmak zorundadır. Tek fark, elastik bina bunu bükülüp geri dönerek yapar; sünek tasarlanmış bina ise kolon ve kiriş uçlarını kalıcı olarak ezerek (plastikleşerek) yapar.

Gevrek Kırılmaya Karşı Sigorta: Dayanım Fazlalığı Katsayısı D

TBDY 2018, mühendislerin R katsayısını bir “sihirli değnek” gibi kullanarak tüm kuvvetleri düşürmesinin tehlikesini bilir. Eğilme momentini düşürüp donatıdan tasarruf edebilirsiniz, ancak Kesme KuvvetiKesme KuvvetiBir kesitin bir tarafındaki kuvvetlerin, kesite paralel bileşkesi; kesitte kayma gerilmesi doğuran iç kuvvet. gibi gevrek ve aniden patlayan hasar türlerinde indirim yapamazsınız.

İşte bu noktada devreye Dayanım Fazlalığı KatsayısıDayanım Fazlalığı Katsayısı (D)Bir taşıyıcı sistemin gerçek dayanımının, ilk akmanın oluştuğu hesap dayanımından ne kadar fazla olduğunu ifade eden, R katsayısıyla birlikte deprem yükü hesabında kullanılan katsayı. D girer. Yönetmelik der ki: “R ile eğilme momentini düşürdün ama kolonların, perdelerin kesme kuvvetini ve temele aktarılan yükleri bu kadar düşüremezsin. Kestiğin o kuvvetin bir kısmını D katsayısı (örneğin D=2.5 veya 3) ile çarparak geri büyüteceksin.”

Kapasite tasarımının özü budur: Sünek elemanlar (kiriş eğilmesi) R ile küçültülmüş kuvvetlere göre tasarlanırken; gevrek elemanlar (kesme, zımbalama, düğüm noktaları) bu plastik mafsalların taşıyabileceği maksimum kapasiteye (veya D ile büyütülmüş kuvvetlere) göre tasarlanır ki, sigorta atmadan önce kablolar yanmasın.

Sonuç: Mühendislik mi, Yoksa Sayısal Loto mu?

Gerçek mühendis, R katsayısını sadece statik bir giriş parametresi olarak görmez; yapının deprem altındaki hasar mekanizmasını tasarlar.

  • Eğer süneklik talebiSüneklik TalebiBir yapı elemanının deprem sırasında gerçekte ulaşması beklenen plastik şekil değiştirme miktarının, akma şekil değiştirmesine oranı. kapasiteni aşarsa, sistem göçer.

R katsayısını sadece “yükleri düşürme aracı” olarak görenler, şantiyedeki paspayından donatı kenetlenme boyuna kadar her santimetrekarenin bu pazarlığın bir parçası olduğunu anlamalıdır. Mühendislik, varsayımların arkasında durma sanatıdır.

Sıkça Sorulan Sorular
R katsayısı nedir?

R katsayısı, elastik deprem yükünü yapının süneklik ve fazla dayanım kapasitesi karşılığında azaltan taşıyıcı sistem davranış katsayısıdır. Yük azaltımı, yapının depremde kontrollü hasar alarak enerji tüketebileceği varsayımına dayanır.

R katsayısı nasıl kullanılır?

Elastik yük, tasarım yükünü elde etmek için R katsayısına bölünür. Bu seçim yapının gerçek süneklik kapasitesiyle desteklenmeli, yalnızca yazılımda daha az donatı çıktığı için yapılmamalıdır.

R katsayısı ile süneklik arasındaki fark nedir?

R katsayısı tasarımda kullanılan bir azaltma katsayısıdır, süneklik ise yapının plastik deformasyon yaparak enerji tüketme yeteneğidir. R seçimi, yapının bu süneklik talebini karşılayabileceği kabulünü beraberinde getirir.

R katsayısı yüksek seçilirse ne olur?

Yüksek R seçimi tasarım kuvvetlerini azaltırken yapıdan daha fazla sünek davranış ve doğru detaylandırma bekler. Etriye sıklaştırması, kanca açısı ve güçlü kolon kontrolü sağlanmazsa bu seçimin fiziksel karşılığı kalmaz.

R katsayısı depremde bina ötelenmesini azaltır mı?

R katsayısı tasarım kuvvetini azaltır, fakat yazıda anlatılan eşit yer değiştirme kuralına göre orta ve uzun periyotlu binalarda tepe ötelenmesi yaklaşık aynı kalabilir. Bu nedenle azaltılan kuvvet, ötelenme talebinin ortadan kalktığı anlamına gelmez.
