Zemin Hangi Bileşenlerden Oluşur?

Ayaklarımızın altındaki toprak, tek parça katı bir kütle gibi görünür. Oysa aynı zemin, yağmur sonrası çamura dönüşebilir, deniz kıyısındaki ıslak kum üzerine basıldığında aniden sertleşebilir veya kuruduğunda tamamen farklı bir kıvam kazanabilir. Bu değişkenliğin kaynağı, zeminin tek bir malzeme değil, üç farklı bileşenin bir aradalığından oluşmasıdır.

Bu yazı, zemini oluşturan üç fazı ve bu fazların hacim ile ağırlık oranlarından türetilen temel büyüklükleri ele alıyor.

Zeminin Üç Fazlı Yapısı

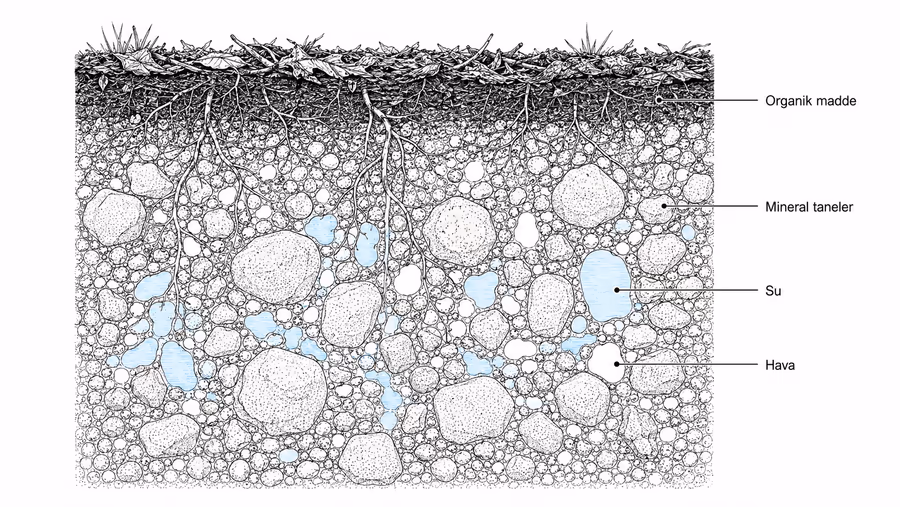

Zemin, mikroskobik ölçekte incelendiğinde birbirine temas eden katı danelerden ve bu daneler arasında kalan boşluklardan oluşur. Bu boşluklar ise su ile hava tarafından, tek başına veya birlikte doldurulur. Bu üç bileşen, geoteknik mühendisliğinde zeminin üç fazı olarak adlandırılır: katı faz (mineral daneler), sıvı faz (boşluklardaki su) ve gaz faz (boşluklardaki hava).

Bu üç fazı ayrı ayrı incelemek için zemin mekaniğinde fazlar diyagramı adı verilen idealize edilmiş bir gösterim kullanılır. Bu diyagramda, gerçekte iç içe geçmiş olan katı, su ve hava hacimleri; üst üste istiflenmiş ayrı bloklar olarak çizilir ve her bloğun kendi hacmi ( $V_s$ , $V_w$ , $V_a$ ) ile ağırlığı ( $W_s$ , $W_w$ , $W_a \approx 0$ ) ayrı ayrı gösterilir. Bu basit ayrıştırma, aşağıda tanımlanan bütün büyüklüklerin çıkış noktasıdır.

Doygun, Kuru ve Kısmen Doygun Zeminler

Boşlukların su ile doluluk derecesine göre zeminler üç durumda incelenir. Boşlukların tamamı su ile doluysa zemin tam doygundur; bu durum genellikle yeraltı su seviyesinin altındaki zeminlerde görülür. Boşluklarda hiç su yoksa, yalnızca hava bulunuyorsa zemin kurudur. Gerçek sahalarda en sık karşılaşılan durum ise boşlukların hem su hem hava içerdiği kısmen doygun zemindir; yeraltı su seviyesinin üzerindeki zeminlerin büyük bölümü bu kategoridedir.

Hacim Tabanlı Temel Büyüklükler

Fazlar diyagramındaki hacimler arasındaki oranlar, zeminin ne kadar boşluklu olduğunu ve bu boşlukların ne kadarının su ile dolu olduğunu ifade eder.

Porozite (n): Boşluk hacminin ( $V_v = V_w + V_a$ ) toplam hacme oranıdır ve genellikle yüzde olarak ifade edilir.

n = \frac{V_v}{V}

Boşluk oranı (e): Boşluk hacminin, toplam hacme değil katı dane hacmine oranıdır.

e = \frac{V_v}{V_s}

Porozite ve boşluk oranı aynı bilgiyi farklı bir referans hacme göre ifade eder; bu nedenle birbirinden doğrudan hesaplanabilir:

e = \frac{n}{1-n}, \qquad n = \frac{e}{1+e}

Doygunluk derecesi (S_r): Boşluk hacminin ne kadarının su ile dolu olduğunu gösterir ve yüzde olarak ifade edilir.

S_r = \frac{V_w}{V_v} \times 100

Kuru bir zeminde $S_r = 0$ , tam doygun bir zeminde ise $S_r = 100$ olur.

Ağırlık Tabanlı Temel Büyüklükler

Hacimlerin yanında, fazların ağırlıkları arasındaki oranlar da zeminin tanımlanmasında kullanılır.

Su içeriği (w): Suyun ağırlığının, katı danelerin ağırlığına oranıdır ve yüzde olarak ifade edilir. Laboratuvarda bir zemin numunesi önce doğal hâlde, sonra 105 ile 110 santigrat derece arasında fırınlanmış hâlde tartılarak belirlenir.

w = \frac{W_w}{W_s} \times 100

Özgül ağırlık (G_s): Katı danelerin birim ağırlığının, suyun birim ağırlığına oranıdır ve boyutsuz bir sayıdır. Bu büyüklük, danelerin bizzat kendisini oluşturan mineral yapıya bağlıdır ve suya piknometre yöntemiyle ölçülür.

G_s = \frac{\gamma_s}{\gamma_w}

Çoğu doğal zemin için özgül ağırlık 2,60 ile 2,80 arasında değişir; bu dar aralık, farklı zeminlerin mineral bileşiminin nispeten benzer olmasından kaynaklanır.

Birim Hacim Ağırlıklar

Zeminin toplam hacmi ile toplam ağırlığı arasındaki oran, birim hacim ağırlık olarak adlandırılır ve zeminin bulunduğu koşula göre birkaç farklı biçimde tanımlanır.

Doğal (yaş) birim hacim ağırlık: Zeminin bulunduğu doğal nem durumundaki birim hacim ağırlığıdır.

\gamma = \frac{W}{V}

Kuru birim hacim ağırlık: Yalnızca katı danelerin ağırlığı esas alınarak hesaplanır ve su içeriğinden bağımsızdır.

\gamma_d = \frac{W_s}{V}

Doğal ve kuru birim hacim ağırlık, su içeriği üzerinden birbirine bağlanır:

\gamma_d = \frac{\gamma}{1+w}

Doygun birim hacim ağırlık ( $\gamma_{sat}$ ): Boşlukların tamamı su ile dolduğunda ( $S_r = 100$ ) elde edilen birim hacim ağırlıktır.

Suya batmış birim hacim ağırlık ( $\gamma'$ ): Zemin yeraltı su seviyesinin altındaysa, su kaldırma kuvvetinin etkisiyle etkin ağırlık azalır:

\gamma' = \gamma_{sat} - \gamma_w

Bu son büyüklük, zemin içindeki gerilmelerin su basıncından ayrıştırılmasında, yani efektif gerilme kavramında doğrudan kullanılır.

Büyüklükler Arasındaki Temel Bağıntı

Yukarıda tanımlanan doygunluk derecesi, boşluk oranı, su içeriği ve özgül ağırlık, birbirinden bağımsız dört büyüklük değildir; aralarında aşağıdaki temel özdeşlik bulunur:

S_r \, e = w \, G_s

Bu bağıntı sayesinde, bir zemin numunesinde bu dört büyüklükten herhangi ikisi ölçüldüğünde, diğer ikisi hesapla bulunabilir. Bu da laboratuvar uygulamasında hangi deneylerin yapılması gerektiğini belirleyen pratik bir kısayoldur.

Sonuç

Zemin, katı daneler, su ve havadan oluşan üç fazlı bir sistem olarak modellenir; bu modelin hacim ve ağırlık oranlarından zeminin davranışını tanımlayan temel büyüklükler türetilir.
