Su/Çimento Oranı Nedir? Dayanım ve Dayanıklılığa Etkisi

Beton karışım tasarımında yüzlerce parametre söz konusudur: çimento türü, agrega gradasyonu, katkı maddeleri, yerleştirme yöntemi, kür koşulları… Ancak bunların tümü arasında tek bir parametre, sertleşmiş betonun hem dayanımını hem de dayanıklılığını diğerlerinden çok daha doğrudan belirler: su/çimento (S/Ç) oranı.

Bu oran, beton karışımındaki serbest suyun çimento kütlesine oranıdır. Düşük tutulduğunda dayanımlı, yoğun ve geçirimsiz bir beton elde edilir; yükseltildiğinde beton işlenebilir hâle gelir ancak bu kolaylık dayanım ve dayanıklılık bedeliyle ödenir.

---

Neden En Kritik Parametre?

Çimento hidratasyonu için teorik olarak gerekli minimum S/Ç oranı yaklaşık 0,22–0,25’tir. Bu miktarın üzerinde eklenen su hidrasyona katılmaz; yalnızca işlenebilirliği artırır ve sertleşirken bıraktığı boşluklarla gözenek yapısını oluşturur.

İşte tam bu noktada S/Ç oranının önemi ortaya çıkar: su/çimento oranı arttıkça hidratasyon ürünleriyle doldurulamayan kapiler gözenekler büyür ve çoğalır. Bu gözenekler hem dayanımı düşürür hem de su, klorür, sülfat gibi zararlı maddelerin beton içine sızmasının yolunu açar.

---

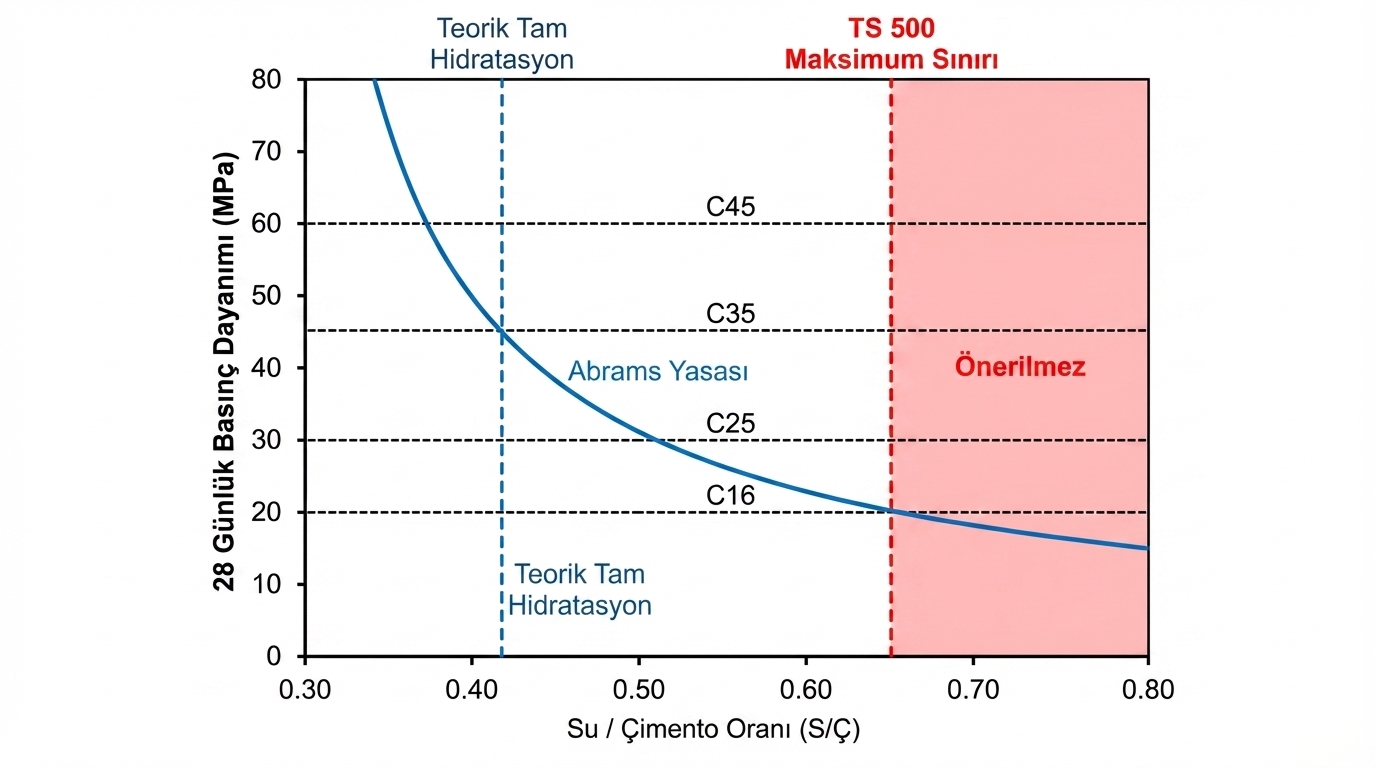

Abrams Yasası

1918 yılında Duff Abrams tarafından deneysel olarak ortaya konulan bu yasa, S/Ç oranı ile beton basınç dayanımı arasındaki ters orantılı ilişkiyi matematiksel olarak ifade eder:

$$f$$_c = \frac{K₁}{K₂^{\text{S/Ç}}}

$f$_c: Beton basınç dayanımı (MPa), $K$₁ ve $K$₂: Kullanılan çimento ve agrega özelliklerine bağlı ampirik sabitler.

Bu ilişkinin özü şudur: S/Ç oranı düştükçe dayanım üstel olarak artar. Aynı çimento miktarıyla S/Ç’yi 0,55’ten 0,40’a indirmek, dayanımı %50–60 artırabilir.

Tablo 1 — Tipik S/Ç – 28 Günlük Dayanım İlişkisi

S/Ç Oranı	Yaklaşık 28 Günlük Dayanım (MPa)	Karşılık Gelen Sınıf
0,35	~50–60	C45/55 ve üzeri (HSC)
0,45	~35–45	C25/30 – C35/45
0,55	~25–30	C16/20 – C25/30
0,65	~18–22	C12/15 – C16/20
> 0,70	< 18	Yapısal beton için önerilmez

---

Dayanıklılığa Etkisi

S/Ç oranının etkisi dayanımla sınırlı değildir. Düşük S/Ç oranı, kapiler gözenek hacmini azaltarak betonun geçirimliliğini düşürür; bu da kimyasal saldırılara karşı direncin doğrudan ölçütüdür.

S/Ç oranı arttıkça:

• Kapiler gözenek hacmi artar → geçirimlilik yükselir
• Klorür iyonları daha hızlı donatıya ulaşır → korozyon başlangıç süresi kısalır
• Sülfat saldırısına karşı direnç azalır
• Karbonatlaşma derinliği artar
• Büzülme miktarı artar → rötre çatlağı riski yükselir

Tablo 2 — S/Ç Oranının Geçirimlilik ve Dayanıklılığa Etkisi

S/Ç Oranı	Göreli Geçirimlilik	Klorür Difüzyon Katsayısı	Dayanıklılık Değerlendirmesi
0,35	Çok düşük	Çok düşük	Mükemmel
0,45	Düşük	Düşük	İyi
0,55	Orta	Orta	Kabul edilebilir
0,65	Yüksek	Yüksek	Zayıf
> 0,70	Çok yüksek	Çok yüksek	Yetersiz

---

Tam Hidratasyon için Minimum S/Ç

Çimento tanelerinin tümüyle hidrate olması için gereken minimum su miktarı teorik olarak S/Ç ≈ 0,22–0,25 olarak hesaplanmaktadır (Powers ve Brownyard modeli). Bu eşiğin altındaki karışımlarda — UHPC gibi ultra yüksek performanslı betonlarda olduğu gibi — tüm çimento taneleri hidrate olmaz; ancak hidrate olan bölümler çok yoğun bir CSH ağı oluşturur ve bu ağ mükemmel dayanım ve geçirimsizlik sağlar.

Pratikte kullanılan karışımlarda S/Ç genellikle 0,30’un üzerindedir; fazla su işlenebilirlik için gereklidir. Bu fazla suyun kaçınılmaz etkisi kapiler gözenek sistemidir. Bu gerilimi çözmek — düşük S/Ç ve yeterli işlenebilirlik — süperakışkanlaştırıcı katkıların modern beton teknolojisindeki temel işlevidir.

---

Efektif Su/Çimento Oranı

Karışım tasarımında kullanılan S/Ç değeri, agreganın su emme kapasitesi dikkate alınmadan hesaplanırsa yanıltıcıdır. Kuru agrega, karışım suyunun bir kısmını emer ve efektif su miktarını düşürür; ıslak agrega ise ek su getirir.

$$\frac{\text{S}}{\text{Ç}}\,(\text{efektif}) = \frac{\text{Karışım suyu} - \text{Agrega tarafından emilen su}}{\text{Çimento miktarı}}$$

Pratik sonuçları:

• Agrega nem içeriği her dökümden önce ölçülmeli (özellikle ince agrega için)
• Hazır beton santrallerinde otomatik nem ölçüm sistemleri, efektif S/Ç’yi gerçek zamanlı olarak takip eder
• Yağış veya depolama koşulları agrega nemini değiştirir; bu değişim karışım suyunun düzeltilmesini gerektirir

---

Pratik Karışım Tasarımında S/Ç

Hedef S/Ç oranı belirlenirken iki bağımsız gereksinim birlikte gözetilir:

1. Dayanım gereksinimi: Hedef karakteristik basınç dayanımından ($f_{ck}$) geriye doğru hesaplanır. Ortalama hedef dayanım ($f_{cm} = f_{ck} + 1,48\sigma$, standart sapma $\sigma$) Abrams bağıntısından S/Ç’ye dönüştürülür.

2. Durabilite gereksinimi: TS EN 206 maruz kalma sınıfları maksimum S/Ç oranını belirler. Bu değer dayanım hesabından daha kısıtlayıcıysa belirleyici olan durabilite sınırıdır.

Tablo 3 — TS EN 206 Maruz Kalma Sınıflarına Göre Maksimum S/Ç

Maruz Kalma Sınıfı	Maksimum S/Ç	Minimum Dayanım Sınıfı
XC1	0,65	C20/25
XC2, XC3	0,60–0,55	C25/30 – C30/37
XC4	0,50	C30/37
XD2, XS2	0,45	C35/45
XD3, XS3	0,45	C35/45
XA2, XA3	0,40	C35/45 – C40/50

Her iki gereksinim (dayanım ve durabilite) karşılandıktan sonra çimento dozu ve katkı maddeleri belirlenerek karışım tasarımı tamamlanır.

---

Sonuç

Su/çimento oranı, tüm karışım parametrelerinin merkezindedir. Düşük S/Ç; dayanımı, dayanıklılığı ve geçirimsizliği birlikte iyileştirirken yüksek S/Ç her birini zayıflatır. Gerçek karışım tasarımında bu oranı minimize etmenin yolu — işlenebilirlikten ödün vermeden — süperakışkanlaştırıcı katkı kullanımıdır. Efektif S/Ç hesabı ise saha koşullarında agreganın nem durumunu da kapsayan dikkatli bir ölçümü gerektirir. Bu parametreyi doğru yönetmek; projenin hem yapısal güvenliğini hem de uzun vadeli ekonomisini belirler.
