Beton, yapıldıktan sonra değişmeden kalan bir malzeme değildir. Düzgün tasarlanmış ve dökülmüş bir yapı bile yıllar içinde kimyasal bozulma süreçlerine maruz kalabilir; bu süreçlerin en sinsi olanlarından biri Alkali-Silika Reaksiyonu (ASR)‘dur. Barajlarda, köprülerde ve uzun ömürlü altyapı yapılarında hasar tespitinden çok sonra anlaşılan bu mekanizma; yüzey görünümü hâlâ sağlam olan bir betonun içten parçalanmış olabileceğini gösterir.
ASR, ilk tanımlanmasından (T. E. Stanton, 1940) bu yana dünya genelinde milyarlarca dolarlık altyapı hasarına yol açmıştır. Türkiye gibi çeşitli jeolojik formasyonlara sahip ülkelerde agrega reaktivitesi tasarım aşamasında mutlaka değerlendirilmesi gereken bir parametredir.
Oluşum Mekanizması
Beton gözenek suyu son derece yüksek pH (13–14) taşıyan alkalin bir çözeltiden oluşur. Bu alkalinite büyük ölçüde çimento klinkerindeki Na₂O ve K₂O bileşenlerinden gelir. Reaktif agrega içindeki amorf ya da mikrokristal silika (SiO₂), bu ortamda aşağıdaki reaksiyona girer:
Amorf SiO₂ + OH⁻ (alkali) → Alkali silika jeli
Oluşan jel, yüksek higroskopik özelliğe sahiptir — yani suyu aktif olarak emer ve şişer. Çevre neminden su çeken jel, etrafındaki beton matrisini zorlayan genleşme basıncı üretir. Bu basınç betonun çekme dayanımını aşınca çatlaklar oluşur; çatlaklar daha fazla nem girişine izin verir ve süreç giderek hızlanan bir döngüye dönüşür.
ASR belirtileri tipik olarak betonun dökümünden 5–25 yıl sonra ortaya çıkar. Bu gecikme; erken inşaat denetimlerinde sorunu gözden kaçırmayı kolaylaştırır ve zarar tespit edildiğinde genellikle ilerlemiş durumdadır. Tasarım aşamasında önlem almak, çok daha büyük bir rehabilitasyon maliyetini önler.
Reaktif Agrega Türleri
Her agrega ASR riski taşımaz. Reaksiyon yalnızca amorf veya kristalin düzeni bozulmuş silika içeren agregalarda gerçekleşir.
Tablo 1 — Yaygın Reaktif Agrega Türleri ve Reaktivite Düzeyi
| Agrega Türü | Reaktif Bileşen | Reaktivite Düzeyi |
|---|---|---|
| Opal | Amorf SiO₂ | Çok yüksek |
| Kalsedon, flint, çert | Mikrokristal SiO₂ | Yüksek |
| Vitrik tüf, obsidyen | Volkanik cam | Yüksek |
| Riyolit, andezit (bazı türler) | Deforme kuvars | Orta–yüksek |
| Fillit, arduvaz | Mikrokristal kuvars | Orta |
| Granit, gnays (bazı türler) | Gerinim altında kuvars | Düşük–orta |
| Kireçtaşı, doğal kalsit | — | Genellikle reaktif değil |
Türkiye’nin Anadolu coğrafyasında yaygın bulunan volkanik ve tüf kaynaklı agregalar reaktivite açısından dikkatli değerlendirilmelidir.
ASR Üçgeni: Üç Koşulun Bir Arada Bulunması
ASR gerçekleşebilmesi için aşağıdaki üç koşulun eş zamanlı olarak sağlanması şarttır:
- Reaktif agrega — amorf veya bozuk kristal yapılı silika içermeli
- Yeterli alkali içeriği — çimento + katkı malzemeleri kökenli Na₂O eşdeğeri (Na₂Oeq = Na₂O + 0,658 K₂O) genellikle > 3 kg/m³ beton
- Nem — bağıl nem sürekli > %80
Bu üçlünün herhangi bir halkasını kırmak ASR’yi önler ya da çok yavaşlatır. Reaktif olmayan agrega seçimi en kesin çözümdür. Nem kontrolü zordur ancak bazı uygulamalarda yüzey koruma ile desteklenebilir. Alkali azaltma ise puzolanik katkılar veya düşük alkali çimento ile sağlanabilir.
Belirtiler ve Görsel Teşhis
ASR belirtileri ilerleyen safhada görünür hâle gelir. Tipik bulgular şunlardır:

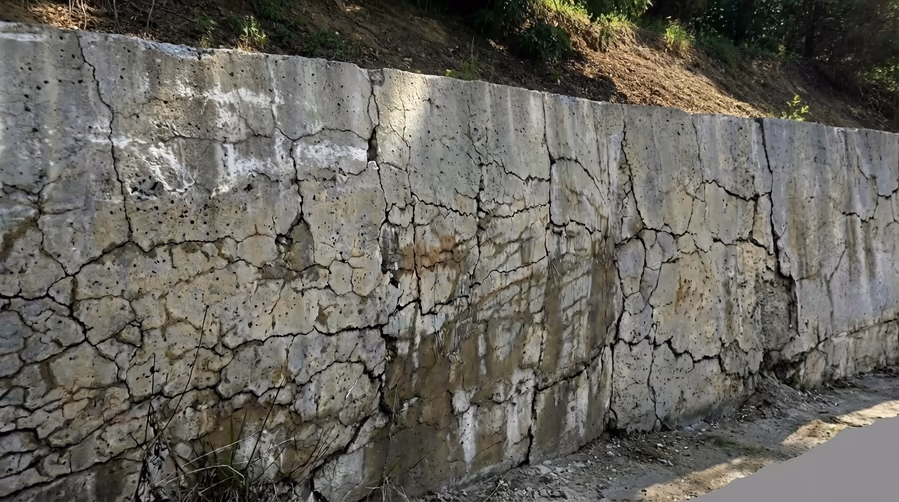

Harita çatlaması (map cracking / crazing): Beton yüzeyinde yönelimi olmayan, kafes benzeri ince çatlak ağı. Yüzeydeki en karakteristik ASR göstergesidir. Betonun her yönde genleşmesi nedeniyle çatlaklar belirli bir doğrultu izlemez.
Jel sızıntısı (gel exudation): Çatlak yüzeylerinden sızan, beyazımsı, camsı veya silika jeli kalıntısı. Özellikle ıslak koşullarda gözlemlenir.
Lokal kabarmalar ve ezilme: Baskı altındaki bölgelerde jel birikmesi genişleme yönünü değiştirir; boyutsal uyumsuzluk kapanma ve ezilmeye yol açar. Köprü tabliyelerinde mesnet bölgelerinde veya derz kapanmalarında izlenir.
Donatı çevresinde çatlak yoğunlaşması: Donatı çubukları ASR genleşmesini kısıtlar; bu kısıtlama donatı boyunca uzanan boyuna çatlakları tetikler.
Harita çatlaması; rötre çatlaması, donma-çözülme hasarı ve betonarme korozyon hasarıyla görsel olarak benzerlik gösterebilir. Kesin tanı ancak petrografik inceleme veya laboratuvar deneyleri ile konulabilir. Yalnızca görsel incelemeye dayanmak yanıltıcıdır.
Teşhis Yöntemleri
Petrografik Analiz
TS EN 932-3 veya ASTM C856 kapsamında gerçekleştirilen petrografik inceleme; agregada reaktif minerallerinin varlığını, beton içindeki jel birikimlerini ve çatlak morfolojisini optik mikroskop ve polarizan ışıkla ortaya koyar. Tahribatsız ve tahribatlı yöntemler bir arada kullanılabilir. ASR şüphesi olan her yapıda birincil teşhis yöntemidir.
ASTM C1260 — Hızlandırılmış Harç Çubuğu Deneyi
Agrega örneklerinden hazırlanan harç çubukları, 80°C’deki %1 NaOH çözeltisinde 14 gün bekletilir; boy uzaması ölçülür.
- Uzama < %0,10: reaktif değil
- %0,10 ≤ Uzama ≤ %0,20: potansiyel reaktif — ek deney önerilir
- Uzama > %0,20: reaktif
Bu yöntem hızlıdır (14 gün) ancak bazı yavaş reaktif agregalarda sonuç yanıltıcı düşük çıkabilir.
ASTM C1293 — Beton Prizması Deneyi
Daha uzun vadeli (minimum 1 yıl, tercihen 2 yıl) ve daha güvenilir bir yöntemdir. 38°C ve %100 bağıl nemde saklanan beton prizmaları periyodik olarak ölçülür.
- 1 yıllık uzama > %0,04: reaktif kombinasyon
Bu deney, önerilen puzolanik katkı oranlarının etkinliğini doğrulamak için de kullanılır.
Önleme Stratejileri
1. Reaktif Olmayan Agrega Seçimi
En kesin ve en ekonomik çözümdür. Yeni bir proje için agrega kaynağı belirlenirken petrografik ön değerlendirme (ASTM C295) ve ASTM C1260 deneyi yapılmalıdır. Reaktif agrega kaynağı saptanırsa aşağıdaki yöntemler devreye girer.
2. Düşük Alkali Çimento Kullanımı
Çimentonun Na₂O eşdeğeri (Na₂Oeq) ≤ %0,60 olarak sınırlandırılması riski azaltır. Türkiye’de bu sınıra uyan çimentolar “düşük alkali çimento” olarak tanımlanır. Ancak bu önlem tek başına yeterli değildir; agreganın reaktivite düzeyi yüksekse ek önlem gerekir.
3. Puzolanik Katkı Maddeleri
Puzolanik katkılar ASR’ye karşı en yaygın ve en etkili kimyasal savunmadır. Etkisi iki yönlüdür: (a) bağlayıcı kütlesindeki Na₂Oeq oranını seyreltir; (b) puzolanik reaksiyon Ca(OH)₂ tüketerek gözenek çözeltisinin pH’ını düşürür ve mevcut alkali miktarını azaltır.
Tablo 2 — Puzolanik Katkıların ASR Önlemede Önerilen Minimum Dozları
| Katkı Türü | Minimum İkame Oranı | Not |
|---|---|---|
| Uçucu kül (Sınıf F) | %20–25 | Düşük CaO içerikli tercih edilmeli |
| Yüksek fırın cürufu | %40–50 | Yüksek cüruf oranı gerekir |
| Silis dumanı | %5–10 | Düşük doz reaktiviteyi artırabilir; doz kritik |
| Kalkerli uçucu kül (Sınıf C) | %35–40 | Daha yüksek doz gerekir |
Silis dumanı, yüksek reaktivitesi nedeniyle çok düşük dozlarda (%3 altı) paradoks olarak ASR’yi tetikleyebilir — gözenek çözeltisine silika salarak jel oluşumunu hızlandırır. Etkili baskılama için %7–10 kullanılmalıdır. Bu kural diğer puzolanik katkılar için geçerli değildir.
4. Lityum Bazlı Katkılar
LiNO₃ ve LiOH gibi lityum bileşikleri, alkali silika jeli oluşumunu kimyasal olarak modifiye ederek genleşmesini engeller. Lityum iyonları jelin karakterini değiştirerek genişleme davranışını ortadan kaldırır. Pahalı bir çözümdür; çoğunlukla reaktif agrega kullanımının kaçınılmaz olduğu durumlarda tercih edilir.
Var Olan Yapılarda ASR Yönetimi
Aktif ASR saptanan mevcut yapılarda tam geri dönüş mümkün değildir; amaç ilerlemeyi yavaşlatmak ve yapısal bütünlüğü korumaktır.
Nem kontrolü: ASR için nem şarttır. Silanlı veya siloksanlı yüzey koruma kaplamaları beton içine su girişini önemli ölçüde azaltır; bu özellikle köprü plakları ve bariyer duvarlarında etkilidir.
İzleme ve deformasyon takibi: Yapıya yerleştirilen deformasyon transducerları (LVDT) ve periyodik geodezik ölçümler genleşme hızını izler; yapısal hasar sınırına yaklaşıldığında erken uyarı sağlar.
Yapısal değerlendirme: İleri ASR hasarında çatlak derinliği, donatı korozyon durumu ve kalan dayanım tahminini içeren kapsamlı bir yapısal değerlendirme gerekir. Dayanım kaybı kritik düzeye ulaşmışsa takviye veya yenileme kararı verilmelidir.
Sonuç
ASR, doğru agrega seçimi ve katkı maddesi kullanımıyla büyük ölçüde önlenebilir bir bozulma mekanizmasıdır. Ancak önlem tasarım aşamasında alınmalıdır; yapı tamamlandıktan sonra yalnızca yönetmek mümkündür. Reaktif agrega kullanımı şüphesi olan her projede petrografik analiz ve ASTM C1260 deneyi, proje maliyetinin küçük bir kısmına karşılık çok daha büyük bir riskin önüne geçer.
Yorumlar yükleniyor...
