Bir inşaat alanında beton dökülürken gerçekleşen değişimi gözlemlediğinizde karşınızdaki şey yalnızca bir “kuruma” süreci değildir. Beton ne güneş ışığıyla ne de havayla kurur; onun katılaşması, su ile çimentonun arasında gerçekleşen ve onlarca yıl sürebilecek derin bir kimyasal reaksiyon sürecidir.
Bu sürecin adı hidratasyondur.
Hidratasyon; çimento taneciklerinin suyla temas etmesiyle başlayan, karmaşık kimyasal reaksiyonlar zinciri aracılığıyla sertleşmiş bir iskelet oluşturan ve betonun tüm mekanik ile dayanıklılık özelliklerini belirleyen temel olgudur. Doğru yönetildiğinde beton onlarca yıl dayanır; yanlış yönetildiğinde ise ilk yılında çatlayıp bozulabilir.
Bu yazıda çimento hidratasyonunun kimyasından aşamalarına, ısı gelişiminden su/çimento oranının etkisine, kür yöntemlerinden pratik mühendislik sonuçlarına kadar kapsamlı bir teknik rehber sunulacaktır.
Hidratasyon Nedir?
Hidratasyon (Türkçe: su alma reaksiyonu), genel kimyada bir maddenin su molekülleriyle birleşmesi anlamına gelir. Çimento teknolojisinde ise bu kavram çok daha spesifik bir anlam taşır:
Çimento hidratasyonu: Portland çimentosu klinkerinin su ile temas etmesiyle başlayan, egzotermik kimyasal reaksiyonlar serisi sonucunda katı, dayanımlı bir bağlayıcı matris oluşturan süreçtir.
Hidratasyonu diğer katılaşma süreçlerinden ayıran temel özellikler şunlardır:
-
Kimyasal süreçtir, fiziksel değil: Beton “kurumaz”; su kısmi olarak kimyasal bileşimlere girerek ürünlerin yapısına katılır.
-
Egzotermiktir: Reaksiyon ısı açığa çıkarır. Bu ısı, kütlesel betonlarda tehlikeli sıcaklık farkları yaratabilir.
-
Uzun sürelidir: Hidratasyon teorik olarak yıllarca sürer; pratik anlamda belirleyici tepkimeler 28 gün içinde tamamlanır, ancak reaktif katkı maddeleri içeren betonlarda 90–180 günde bile önemli dayanım artışı gözlemlenir.
-
Geri döndürülemezdir: Sertleşmiş beton yeniden plastik kıvama getirilemez.
Betonun katılaşması nem kaybıyla değil, su ile çimentonun kimyasal olarak birleşmesiyle gerçekleşir. Bu nedenle erken dönemde betonun kuruması hidratasyonu durdurup dayanımı kalıcı olarak düşürür — kür bu yüzden kritiktir.
Çimentonun Mineral Bileşenleri ve Hidratasyon Reaktivitesi
Portland çimentosu klinkerinin dört ana mineral bileşiği, suyla farklı hız ve mekanizmalarda reaksiyona girer. Bu farklılık, betonun tüm davranışını şekillendirir.
C₃S — Trikalsiyum Silikat (Alit)
İçerik: Klinker kütlesinin %50–70’i
Reaktivite: Yüksek — ilk 28 günde büyük ölçüde hidrate olur
C₃S; hem erken hem geç dayanımın birincil kaynağıdır. Betonun 28 günlük karakteristik dayanımının büyük bölümünü bu bileşen sağlar.
Hidratasyon reaksiyonu:
C₂S — Dikalsiyum Silikat (Belit)
İçerik: Klinker kütlesinin %15–30’u
Reaktivite: Düşük–Orta — ağırlıklı olarak 28 gün sonrasında reaksiyona girer
C₂S yavaş ama sürekli dayanım sağlar. 1 yıl ve daha uzun sürede önemli bir dayanım katkısı yapar. Aynı zamanda C₃S’ye kıyasla çok daha az hidratasyon ısısı üretir.
Hidratasyon reaksiyonu:
C₃A — Trikalsiyum Alüminat
İçerik: Klinker kütlesinin %5–10’u
Reaktivite: Çok yüksek — dakikalar içinde reaksiyona girer (yavaşlatıcı olmazsa ani priz)
C₃A’nın çok hızlı reaksiyonunu kontrol etmek için klinkere alçıtaşı (CaSO₄·2H₂O) eklenir. Bu katkı, C₃A yüzeyinde geçici bir etringit tabakası oluşturarak reaksiyonu yavaşlatır ve işlenebilir priz süresi kazandırır.
Alçıtaşı varlığında:
Alçıtaşı tükenince etringit, daha stabil monosülfat’a dönüşür.
C₄AF — Tetrakalsiyum Alüminoferrit (Ferrit)
İçerik: Klinker kütlesinin %5–15’i
Reaktivite: Düşük — yavaş reaksiyon, dayanıma katkısı sınırlı
Çimentoya koyu gri rengini veren bu bileşen, sülfat ortamında daha stabil davranır. Demir içeriği düşürüldüğünde (beyaz çimento) bu bileşen de azalır.
Hidratasyon Ürünleri
Hidratasyon reaksiyonları sonucunda çimento hamurunda dört temel ürün oluşur:
CSH Jeli — Kalsiyum Silikat Hidrat
C₃S₂H₃ kimyasal formülüyle ifade edilen bu amorf jel, betonun dayanımının %50–60’ından sorumludur ve hidrate çimento hamurunun en önemli bileşenidir.
CSH jeli:
- Nano–mikro ölçekte katmanlar hâlinde büyür
- Çimento taneleri arasındaki boşlukları doldurur
- Agrega yüzeylerine yapışarak bütünleşik bir iskelet oluşturur
- Çok düşük geçirimlilik sağlar

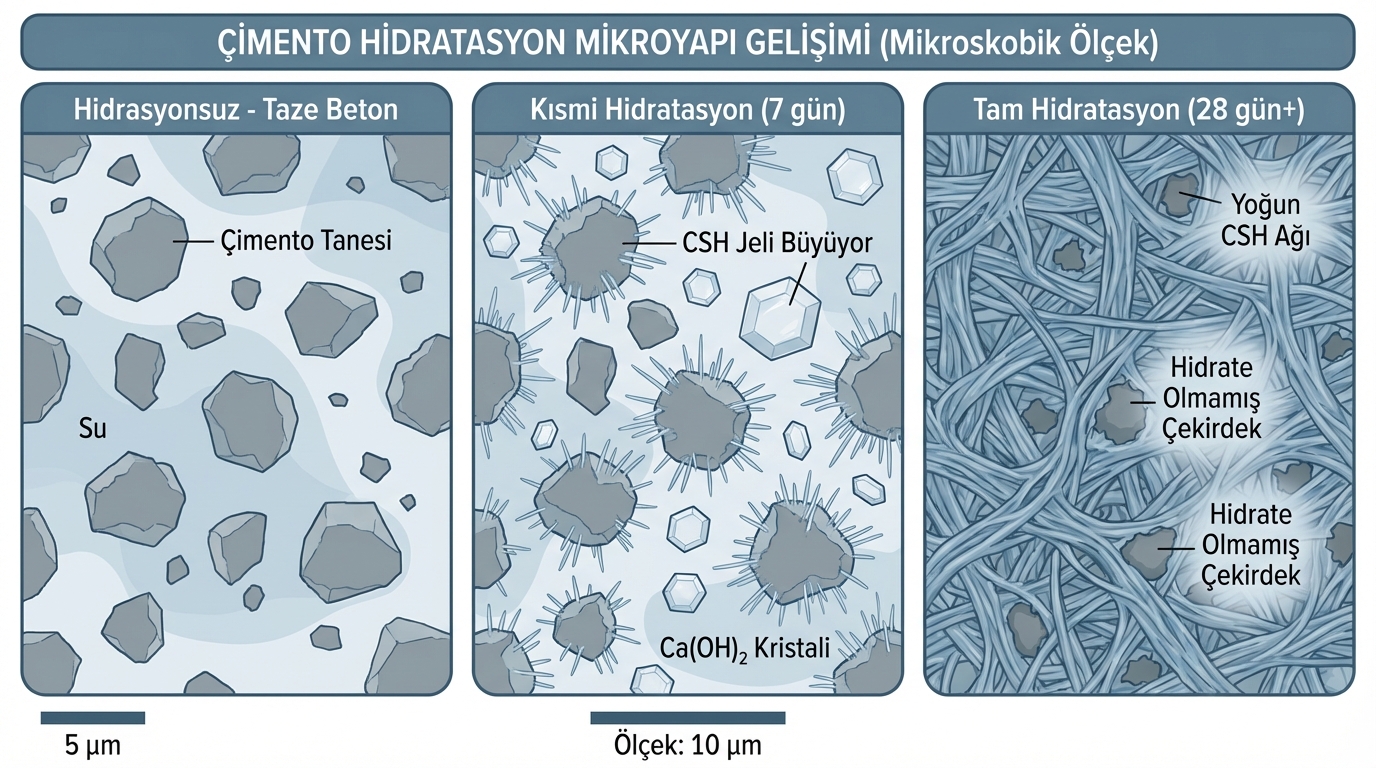

Zamanla CSH jeli yoğunlaşır ve “iç CSH” ile “dış CSH” morfolojisi gelişir. İç CSH daha yoğun ve dayanıklı, dış CSH ise daha gözenekli yapıdadır.
Ca(OH)₂ — Kalsiyum Hidroksit (Portlandit)
Her mol C₃S ve C₂S hidratasyonundan açığa çıkan bu yan ürün, betonun dayanıklılığı açısından zayıf nokta oluşturur:
- Kendisi CSH jeli gibi bağlayıcı değildir; dayanıma katkısı sınırlıdır
- Sülfat iyonlarıyla reaksiyona girerek genleşici alçı ve etringit oluşturabilir (sülfat saldırısı)
- Asitlerle kolayca çözünür (asit saldırısı)
- Puzolanik reaksiyon aracılığıyla dönüştürülebilir (bkz. Bölüm 8)
Etringit ve Monosülfat
Erken hidratasyonda oluşan etringit, sonradan monosülfata dönüşür. Sertleşmiş betonda sülfat gelmesiyle geç etringit oluşumu (DEF) ciddi genleşme hasarına yol açabilir.
Hidratasyon Suyu ve Jel Suyu
Hidratasyon sırasında su iki farklı biçimde bağlanır:
- Kimyasal olarak bağlı su: Kristal yapıya dahil olur; kurutmayla uzaklaştırılamaz (~0,23 g/g çimento)
- Jel suyu: CSH jeli yüzeyine adsorbe olmuş su; uzaklaştırılırsa büzülme başlar
Hidratasyonun Aşamaları

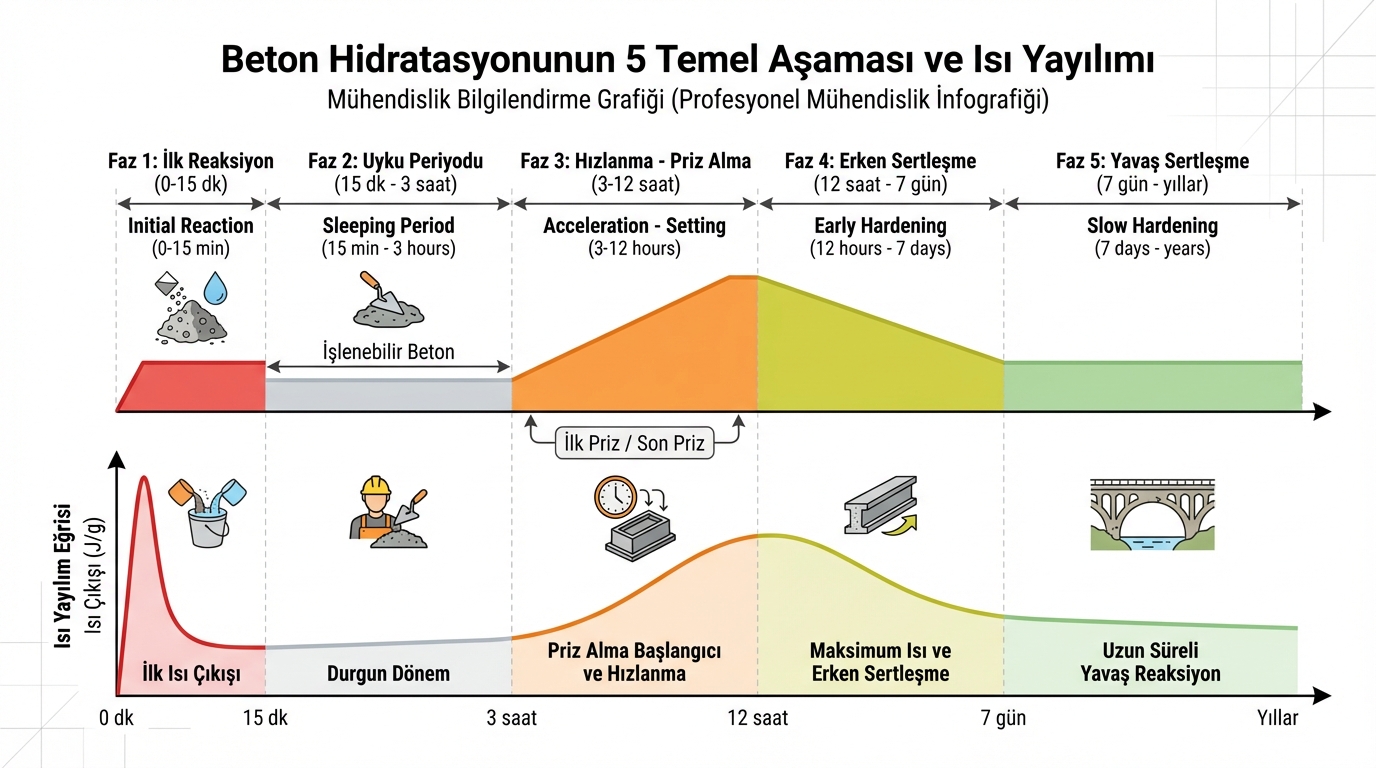

Çimento hidratasyonu beş belirgin aşamada gerçekleşir. Bu aşamalar; kalorimetri cihazlarıyla ölçülen ısı yayım hızı eğrisinde (hidratasyon ısı akı eğrisi) açıkça görülür.
Başlangıç Reaksiyon Dönemi (0–15 dakika)
Su ile temas eden çimento tanelerinden ilk birkaç dakikada yoğun ısı açığa çıkar. C₃A ile alçıtaşı hızla çözünerek çözelti içinde iyonlar yayılır. Bu kısa ve şiddetli ilk reaksiyonun ardından ısı yayımı aniden düşer.
Uyuklama (İndüksiyon) Dönemi (15 dakika – 3 saat)
Beton bu aşamada plastik kıvamını korur ve işlenebilirdir. C₃A yüzeyinde oluşan geçici etringit tabakası ile çözeltideki yüksek Ca²⁺ ve SO₄²⁻ konsantrasyonu, C₃S ve C₂S’nin reaktivitesini geçici olarak engeller.
Bu dönem, beton dökme ve yerleştirme için kullanılan kritik zaman penceresidir. İndüksiyon dönemi sona ermeden beton kalıbına yerleştirilmelidir; aksi hâlde bozulan yapı “ölü beton” üretir ve dayanım kalıcı olarak düşer.
Hızlanma Dönemi (3–12 saat) — Priz
C₃S hidratasyonu hızlanır; CSH jeli ve portlandit üretimi doruk noktasına ulaşır. Isı yayım hızı maksimum değere erişir. Beton bu aşamada katılaşır: priz gerçekleşir.
- İlk priz: Beton plastikliğini kaybetmeye başlar (~TS EN 197: min 45 dakika)
- Son priz: Beton tam katıdır, yük taşıyabilir (~3–10 saat)
Yavaşlama Dönemi (12 saat – 7 gün) — Erken Sertleşme
CSH jeli çimento taneleri arasındaki boşlukları doldurmaya devam eder; ancak oluşan kalın jel tabakası difüzyonu yavaşlatır. Isı yayım hızı giderek azalır. Betonun dayanımı hızla artar.
Difüzyon Kontrollü Yavaş Sertleşme (7 gün – yıllar)
Su, kalın CSH jeli tabakasından iç C₂S çekirdeklerine yavaşça difüzlenir. Reaksiyon son derece yavaşlar ama hiç durmaz. Bu aşamada C₂S hidratasyonu belirleyicidir; uzun vadeli dayanım artışının kaynağıdır.
Hidratasyon Derecesi
Hidratasyon derecesi (α), belirli bir anda reaksiyona girmiş olan çimento miktarının toplam çimento miktarına oranıdır:
α = 0 → hiç reaksiyon yok (taze beton)
α = 1,0 → tam hidratasyon (teorik maksimum, pratikte ulaşılamaz)
Pratik değerler:
- 28 gün, CEM I, standart kür: α ≈ 0,70–0,80
- 28 gün, CEM III, standart kür: α ≈ 0,50–0,65 (cüruf daha yavaş reaksiyona girer)
- 1 yıl, CEM I: α ≈ 0,85–0,95
Tam Hidratasyon İçin Gerekli Su Miktarı
Teorik olarak Portland çimentosunun tam hidratasyonu için su/çimento oranı = 0,25–0,42 gereklidir:
- Kimyasal bağlanma için: ~0,25 g su/g çimento
- Jel suyu (CSH büyümesi için) dahil: ~0,42 g su/g çimento
S/Ç < 0,42 olan karışımlarda bir miktar çimento tam hidrate olamaz; ancak düşük S/Ç oranı gözenekliliği azalttığı için dayanım ve geçirimsizlik açısından faydalıdır. Bu görünür çelişki, boşluk yapısının optimizasyonuyla açıklanır.
Hidratasyon Isısı
Hidratasyon egzotermik bir reaksiyondur; açığa çıkan ısı miktarı çimento bileşimine bağlıdır.
Bileşenlerin Isı Katkısı
Tablo 1 — Klinker Bileşenlerinin Hidratasyon Isısı
| Bileşen | Hidratasyon Isısı (J/g) |
|---|---|
| C₃S | 502 |
| C₂S | 260 |
| C₃A | 867 |
| C₄AF | 418 |
C₃A en yüksek ısı üreten bileşendir. Sülfata dayanıklı çimentolarda C₃A miktarı azaltılarak hem sülfat direnci hem de hidratasyon ısısı düşürülür.
Kütlesel Betonlarda Sıcaklık Riski
Baraj, büyük temel plakası veya köprü ayağı gibi kütlesel dökümlerde iç sıcaklık 70–90°C’ye kadar çıkabilir. Yüzey soğurken iç kısım sıcak kaldığında sıcaklık farkı 20–25°C’yi aştığında termal çatlak oluşur. Bu çatlaklar yapısal hasar ve geçirimsizlik kaybına yol açar.
Önlemler:
- Düşük ısılı çimento kullanımı (CEM III, CEM IV, LH)
- Klinker miktarını azaltmak (mineral katkı ikamesi)
- Soğuk su veya buz kullanımı
- Gömülü soğutma boruları
- Aşamalı/bölgesel döküm planı
Kış Betonunda Ters Durum
Soğuk havalarda hidratasyon ısısı avantaja dönüşür. Ancak 5°C altında hidratasyon ciddi biçimde yavaşlar; 0°C altında su donarak reaksiyon durabilir. Bu nedenle kış betonculuğunda ısıtma, örtme ve hızlı sertleşen çimento kullanımı kritiktir.
Donma Riski: Taze beton donmadan önce minimum ~3,5 MPa dayanıma ulaşmalıdır (bu noktada buz oluşumu betonun yapısına zarar vermez).
Hidratasyon Ölçüm Yöntemleri
Araştırma ve kalite kontrol amaçlı hidratasyonu ölçmek için çeşitli yöntemler kullanılır:
İzotermik Kalorimetre
Hidratasyon ısı akış hızı gerçek zamanlı olarak ölçülür. Elde edilen ısı yayım eğrisi, hidratasyonun her aşamasını görselleştirir. Araştırma laboratuvarlarının standart yöntemidir.
Kimyasal Bağlı Su Tayini
Belirli bir kür süresinde numunedeki kimyasal bağlı su miktarı ölçülerek hidratasyon derecesi hesaplanır. Yöntem: 105°C ve 1000°C’de ateşleme kaybı farkı.
X-Işını Kırınımı (XRD)
Sertleşmiş numunede klinker mineralleri (C₃S, C₂S, C₃A, C₄AF) miktarının tespiti. Hidrate olmamış klinker miktarından α hesaplanır.
Taramalı Elektron Mikroskobu (SEM)

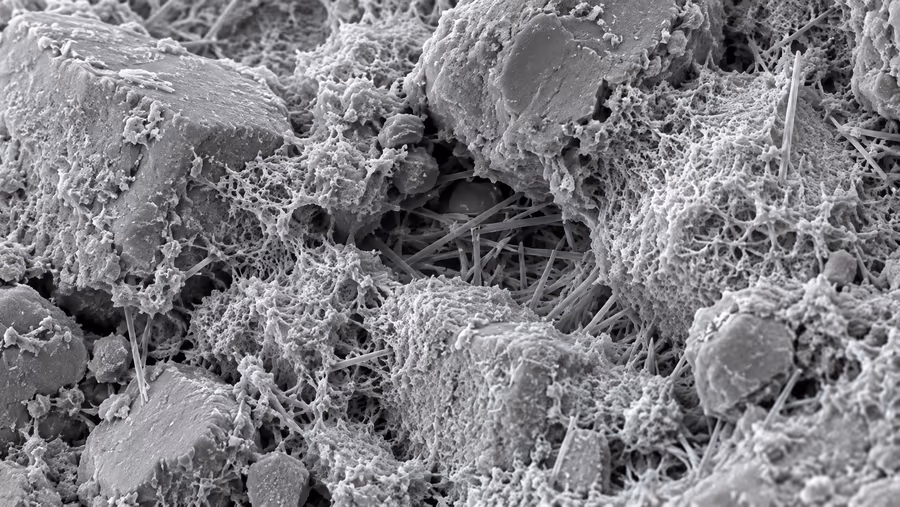

CSH jeli, portlandit kristalleri ve gözenek yapısının mikro ölçekte görüntülenmesi. BSE (geri saçılan elektron) görüntüsünde hidrate olmamış klinker taneleri parlak görünür.
Termal Analiz (TGA/DSC)
Isıtma sırasında farklı sıcaklıklarda gerçekleşen ağırlık kayıpları CSH, portlandit ve kalsit miktarlarının tayinini sağlar. Portlandit miktarı puzolanik reaksiyon ilerleme düzeyinin ölçütüdür.
Sonuç
Hidratasyon; çimentonun kimyasal enerjisini yapısal dayanıma dönüştüren, milyarlarca dolarlık altyapının temelinde yatan sessiz ve karmaşık bir süreçtir. C₃S’nin ilk günlerdeki hızlı reaksiyonundan C₂S’nin yıllarca süren yavaş katkısına, CSH jelinin nano ölçekteki kristalizasyonundan kütlesel betondaki sıcaklık risklerine kadar uzanan bu sürecin her boyutu, betonun nihai kalitesini doğrudan etkiler.
Yorumlar yükleniyor...
