Beton dökümü tamamlandığında iş bitmemiştir — aslında en kritik süreç o an başlar. Hidratasyon reaksiyonu hâlâ devam etmektedir; ancak bu reaksiyonun tam potansiyelini gerçekleştirebilmesi için su ve uygun sıcaklık şarttır. Yüzey erken kurursa hidratasyon durur, iç-dış nem farkı büzülme çatlaklarını tetikler ve beton hedeflenen dayanımının çok altında kalır.
Kür (curing), döküm sonrasında hidratasyon reaksiyonunun optimum koşullarda sürmesini sağlamak amacıyla betonun nem ve sıcaklık açısından kontrol altında tutulması işlemidir. Uygun kür; dayanımı, dayanıklılığı, aşınma direncini ve donatı koruma kapasitesini doğrudan belirler.
Neden Kür Gereklidir?
Çimento hidratasyonu su tüketir: tam hidratasyon için teorik S/Ç oranı yaklaşık 0,25’tir, ancak pratik karışımlarda kullanılan suyun önemli bir kısmı kapiler boşluklarda tutulur. Beton yüzeyi kurursa bu su dışarı kaçar; mikro boşluklarda sürmesi gereken hidratasyon reaksiyonu durur.
Kür yapılmayan veya yetersiz kürlenen betonda şu sorunlar kaçınılmaz olarak ortaya çıkar:
- Yüzey katmanında hidratasyon erken durur → yüzey dayanımı ve aşınma direnci düşer
- İç ile yüzey arasındaki nem farkı plastik rötre çatlaklarını tetikler
- Yüzey geçirgenlikleri artar → karbonatlaşma hızlanır, donatı korozyon riski yükselir
- Kapiler boşluk oranı yüksek kalır → klorür ve sülfat sızması kolaylaşır
Kür yapılmayan beton, sürekli ıslak kür uygulanmış referans betonun yalnızca %50–60 dayanımına ulaşabilir. Bu fark; aynı karışım tasarımı, aynı S/Ç oranı ve aynı çimento sınıfı kullanılmasına karşın ortaya çıkar. Kür, maliyetsiz ve büyük ölçüde ihmal edilen en etkili kalite kontrolü adımlarından biridir.
Kür Yöntemleri
Islak Kür
Yüzeyin sürekli nemli tutulması esasına dayanır. Su sisleme sistemi, ıslak çuval veya kür battaniyesi (burlap) uygulamalarıyla gerçekleştirilir. Tüm yöntemler arasında en etkili olanıdır; özellikle ilk 7 gün kritik önem taşır.
TS EN 13670 ve TS 500’e göre minimum kür süresi genellikle 7 gündür. CEM I 42,5 R gibi hızlı dayanım geliştiren çimentolarda ve uygun çevre koşullarında bu süre bazı maruz kalma sınıflarında 3 güne indirilebilir; ancak standartlar bu kısaltmayı sınırlı koşullara bağlar.
Islak kür uygulamasında dikkat edilmesi gerekenler:
- Kür battaniyeleri yüzeyden hiç ayrılmamalı; rüzgâr kaldırmamalı
- Su sisleme aralıkları yüzeyin hiçbir zaman kuru kalmamasını güvence altına alacak şekilde ayarlanmalı
- Gece serinlemesinde yüzey sıcaklığı ani düşmesin diye örtü ek yalıtım görevi de üstlenebilir
Örtme Kürü
Polietilen örtü veya nemli geotekstil ile beton yüzeyinin kapatılmasıdır. Islak küre göre daha az su gerektirir; geniş yatay yüzeylerde uygulaması pratik ve ekonomiktir. Örtünün yüzeyle tam teması sağlanmalı; kabarmış veya boşluk bırakan kesimler kür kalitesini düşürür.
Kür Bileşiği (Curing Compound)

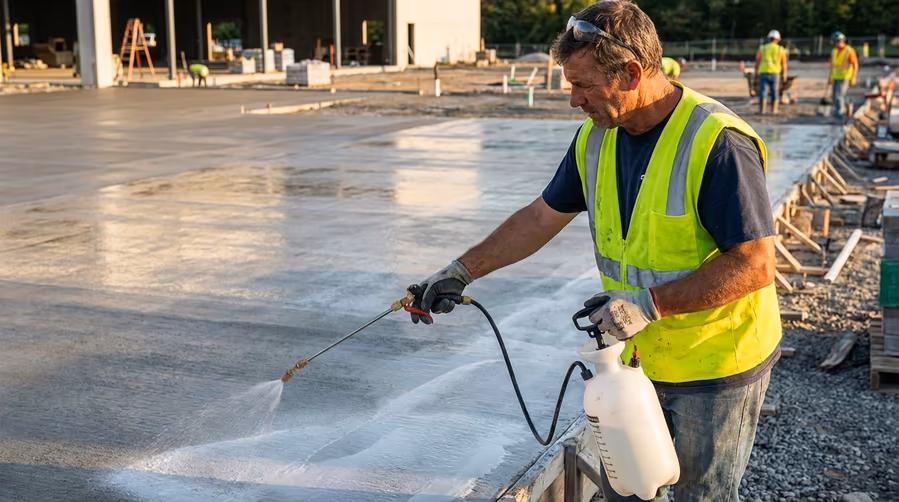

Betona püskürtülen, yüzeyde nem geçirgenliğini azaltan ince bir polimer film oluşturan kimyasal maddedir. Islak kürün uygulanamadığı durumlarda — büyük yatay döşemeler, yol ve havaalanı pistleri, yerinde dökme çatı plakları — tercih edilir.
Kür bileşikleri beton yüzeyinde kalıcı bir film bırakır. Bu yüzeye daha sonra epoksi kaplama, seramik karo, zemin boyası veya şap uygulanacaksa bileşiğin uyumlu türde seçilmesi zorunludur; aksi takdirde yapışma mukavemeti ciddi biçimde düşebilir. Uyumsuzluk durumunda yüzey zımparalama veya şotblast ile hazırlanmalıdır.
Buhar Kürü (Prefabrik Üretim)
60–80°C sıcaklıkta yüksek nemli ortamda uygulanan ısıl kür yöntemidir. Hidratasyon reaksiyonu hızlandırılır; 8–16 saatlik buhar kürü sonucunda 28 günlük referans dayanımın %70–80’ine ulaşılır. Bu, kalıp devrini hızlandırır ve prefabrik üretimde büyük ekonomik avantaj sağlar.
Ancak yüksek sıcaklık C₃S hidratasyonunu hızlandırırken mikroyapıyı kısmen kabalaştırır; bu etki uzun vadeli (90 gün ve ötesi) dayanımın ve geçirimsizliğin sürekli ıslak kür uygulanmış betona kıyasla bir miktar düşmesine yol açar. Bu nedenle buhar kürü parametreleri (ön bekleme süresi, ısınma hızı, maksimum sıcaklık, soğuma hızı) standartlar çerçevesinde titizlikle belirlenmeli ve kontrol edilmelidir.
Otoklav Kürü
180–200°C sıcaklıkta ve 10–16 bar basınçlı buhar ortamında uygulanan, çok daha yüksek enerji gerektiren özel bir yöntemdir. Bu koşullarda normal hidratasyon ürünleri yerine tobermorit jeli oluşur; bu kristal yapı çok yüksek dayanım ve mükemmel boyutsal kararlılık sağlar.
Kullanım alanları: AAC (gazbeton) blok ve paneller, bazı özel yüksek performanslı prefabrik elemanlar. Standart betonarme yapım işlerinde uygulanmaz.
Kür Süresinin Dayanıma Etkisi
Tablo 1 — Kür Koşulunun 28 Günlük Basınç Dayanımına Etkisi
| Kür Koşulu | 28 Günlük Dayanım (Referansa göre %) |
|---|---|
| Sürekli ıslak kür (28 gün) | %100 — referans |
| 7 gün ıslak kür + hava | %80–90 |
| 3 gün ıslak kür + hava | %65–75 |
| Hiç kür yok (kuru hava) | %50–60 |
| Donma etkisine maruz (kür yok) | %40 veya altı |
Tablonun mesajı nettir: kür süresi kısaldıkça dayanım kaybı katlanarak büyür. 7 günlük ıslak kürden 3 güne düşmek yaklaşık %15–20 dayanım kaybına yol açarken, hiç kür yapılmaması referans dayanımın neredeyse yarısını götürür.
Çimento hidratasyonu teorik olarak yıllarca sürer; ancak dayanımın büyük çoğunluğu ilk 28 günde gelişir. Bu nedenle TS EN 206, karakteristik basınç dayanımını () 28 günlük numune deneyi sonucuna dayandırır. Kür koşullarındaki farklılık bu referans değeri doğrudan etkiler; bu yüzden kür, karışım tasarımından bağımsız ele alınamaz.
Sıcak Hava Koşullarında Kür
Beton döküm ortamı sıcaklığının 30°C’yi aştığı durumlarda (ACI 305 sınırı) buharlaşma hızı artar; taze beton yüzeyi bitişleme (finishing) tamamlanmadan önce bile kurumaya başlayabilir.
Sıcak havada alınması gereken önlemler:
- Döküm öncesinde agrega, karışım suyu ve kalıplar serinletilmeli; gece ya da sabahın erken saatlerinde dökülmeli
- Döküm sonrası yüzey hemen buhar önleyici örtü veya su sisi ile korunmalı
- Priz geciktirici katkı kullanılarak işlenebilirlik penceresi uzatılmalı
- Plastik rötre çatlağını önlemek için yüzeyde yetersiz buharlaşmayı izleyen nomogramlar (ACI 305 Şekil R5.3) kullanılmalı
Sıcak, kuru ve rüzgârlı havalarda buharlaşma hızı 1,0 kg/m²·h’yi aştığında plastik rötre çatlağı riski kritik düzeye ulaşır. Bu çatlaklar beton henüz priz almadan oluşur; sonradan nem verilse bile kapanmaz. Yüzey koruyucu buğu perdesi veya buharlaşmayı önleyici kaplama, döküm bitişiyle eş zamanlı başlamalıdır.
Soğuk Hava Koşullarında Kür
Beton sıcaklığı 0°C’nin altına düştüğünde hidratasyon durur; taze betondaki suyun donması ise hacim genleşmesiyle beton matrisine ciddi hasar verebilir. ACI 306, ortam sıcaklığının 5°C’nin altına düşmesi durumunda soğuk hava önlemlerini zorunlu kılar.
Soğuk havada alınması gereken önlemler:
- Beton karışım sıcaklığı döküm anında en az 10°C, tercihen 15–20°C tutulmalı
- Agrega ve karışım suyu ısıtılmalı; buz çözülmüş agrega kullanılmalı
- Priz hızlandırıcı katkı kullanılabilir — ancak klorür içermeyen türler tercih edilmeli
- Döküm sonrasında ısıtılmış çadır (heated enclosure) veya yalıtımlı battaniyeyle beton sıcaklığı en az 10°C’de tutulmalı
- Kür tamamlanmadan örtü kaldırılmamalı; ani soğumaya izin verilmemeli
Tablo 2 — Soğuk Hava Koşullarında Minimum Beton Sıcaklıkları (ACI 306)
| Kesit Boyutu | Minimum Beton Sıcaklığı (Döküm anında) |
|---|---|
| İnce kesitler (< 300 mm) | 13°C |
| Orta kesitler (300–900 mm) | 10°C |
| Kalın kesitler (> 900 mm) | 7°C |
Sonuç
Kür, karışım tasarımı veya beton sınıfı seçimi kadar kritik bir kalite parametresidir; ancak sahadaki uygulamada çoğu zaman ihmal edilir. Sürekli ıslak kür mümkün olan en etkili seçenektir. Yöntem ne olursa olsun üç temel ilke değişmez: yüzey nemini koru, sıcaklığı kontrol et ve kür süresini standart gereksinimlerin altına indirme. Bu ilkeler gözetildiğinde, karışım tasarımının ortaya koyduğu potansiyel dayanım ve dayanıklılık gerçek yapıya yansır.
Yorumlar yükleniyor...
