Betonun Mekanik Özellikleri Nelerdir?

Bir yapı mühendisi betonBetonÇimento, agrega (kum, çakıl) ve suyun belirli oranlarda karıştırılmasıyla elde edilen, zamanla sertleşerek yüksek basınç dayanımı kazanan kompozit yapı malzemesi. seçerken “C30/37 yeterli mi?” sorusunu sorar. Bu sayıların arkasında ise birbirinden farklı üç temel mekanik parametre yatar: basınç dayanımı, çekme dayanımı ve elastisite modülüElastisite ModülüBir malzemenin elastik bölgede gerilme ile şekil değiştirme arasındaki orantı sabiti; malzemenin rijitliğini niteleyen temel özellik.. Her biri ayrı bir deney yöntemiyle ölçülür, ayrı bir bağıntıyla tahmin edilir ve tasarımda farklı roller üstlenir.

Betonun mekanik davranışını anlamak; doğru dayanım sınıfını seçmek, donatı düzeni kurmak ve uzun vadeli güvenliği öngörmek için zorunludur. Bu yazıda sertleşmiş betonun temel mekanik özellikleri ve TS EN 206’nın beton sınıflandırma sistemi mühendislik perspektifinden ele alınmaktadır.

Basınç Dayanımı ve Abrams Yasası

Betonun en belirleyici mekanik özelliği basınç dayanımıdır. 1918’de Duff Abrams tarafından deneysel olarak ortaya konulan Abrams YasasıAbrams Yasası1918'de Duff Abrams tarafından ortaya konan, sabit malzemelerle üretilmiş betonun basınç dayanımının, esas olarak su/çimento oranıyla ters orantılı biçimde değiştiğini gösteren ampirik ilişki., basınç dayanımının su/çimentoÇimentoSu ile karıştığında kimyasal reaksiyona girerek sertleşen, betonun agregaları bir arada tutan hidrolik bağlayıcı toz malzeme. oranına bağımlılığını şu şekilde ifade eder:

$$f_c = \frac{K_1}{K_2^{S/\text{Ç}}}$$

Burada $f_c$ basınç dayanımını, $K_1$ ve $K_2$ malzemeye ve kür koşullarına bağlı ampirik sabitleri, S/Ç ise su/çimento oranını temsil eder.

Bu ilişkinin temel mesajı nettir: Dayanım esas olarak S/Ç oranına bağlıdır. Tipik değerler:

Tablo 1 - Table 1 - S/Ç Oranı ve Karakteristik Basınç Dayanımı

S/Ç Oranı	Karakteristik Basınç Dayanımı (f_ck)	Dayanım Sınıfı
≈ 0,65	20–25 MPa	C20/25
≈ 0,50	30–35 MPa	C30/37
≈ 0,40	45–55 MPa	C45/55
≈ 0,30	60–80 MPa	Yüksek dayanımlı beton
< 0,25	> 100 MPa	Ultra yüksek dayanımlı beton (UHPC)

Su/çimento oranıSu/Çimento Oranı (S/Ç Oranı)Karışımdaki su miktarının çimento miktarına oranı; betonun dayanımını, geçirimliliğini ve dayanıklılığını belirleyen en kritik tek parametre. düştükçe çimento hamurunun mikroyapısındaki kapiler boşluklar azalır; dayanım ise katlanarak artar. Ancak çok düşük S/Ç oranlarında işlenebilirlikİşlenebilirlikTaze betonun, segregasyona uğramadan kolayca karıştırılabilme, taşınabilme, kalıba yerleştirilebilme ve sıkıştırılabilme yeteneği. tehlikeye girer; bu noktada süperakışkanlaştırıcı katkılar devreye girer.

Çekme Dayanımı

Beton basınca güçlü, çekmeye ise son derece zayıftır. Ortalama eksenel çekme dayanımı basınç dayanımının yalnızca %8–12’si kadardır. Eurocode 2 (EN 1992-1-1), C50 sınıfı ve altındaki betonlar için ortalama çekme dayanımını şöyle öngörür:

$$f_{ctm} = 0{,}30 \cdot f_{ck}^{2/3} \quad \text{(MPa)}$$

Örneğin C30 betonu için: $f_{ctm} \approx 0{,}30 \times 30^{2/3} \approx 2{,}9\ \text{MPa}$.

Kıyaslama için: aynı betonun basınç dayanımı 30 MPa’dır; çekme dayanımı bunun yaklaşık %10’u. Bu çarpıcı asimetri, betonarme tasarımının temel gerekçesidir: çekme kuvvetleri çelik donatıya devredilmeli, beton yalnızca basınca çalışmalıdır.

Elastisite Modülü

Betonun elastisite modülü, basınç dayanımıyla doğrudan ilişkilidir. TS 500, normal agregaAgregaBetonun hacimce büyük kısmını oluşturan, çimento hamuru ile bir arada tutulan kum, çakıl ve kırma taş karışımı. kullanılan betonlar için:

$$E_c = 3250\sqrt{f_{ck}} + 14800 \quad \text{(MPa)}$$

formülünü vermektedir. Eurocode 2 ise ortalama basınç dayanımını ($f_{cm} = f_{ck} + 8\ \text{MPa}$) esas alan farklı bir ifade kullanır:

$$E_{cm} = 22\left(\frac{f_{cm}}{10}\right)^{0.3} \quad \text{(GPa)}$$

C30 betonu için: $E_c \approx 33.000\ \text{MPa} \approx 33\ \text{GPa}$. Kıyaslama için çeliğin modülü 200 GPa’dır. Beton yapısal çeliğe göre yaklaşık 6 kat daha esnektir. Bu fark, deprem tasarımında rijitlikRijitlikRijitlik, bir elemanın veya yapının yük altında ne kadar az şekil değiştirdiğini gösteren özelliktir; aynı yük altında daha az yer değiştiren sistem daha rijittir. hesaplarını ve taşıyıcı sistemTaşıyıcı SistemBir yapıya etkiyen düşey ve yatay yükleri zemine aktaran elemanların oluşturduğu bütün. seçimini doğrudan etkiler.

Tablo 2 - Table 2 - Dayanım sınıflarına göre yaklaşık elastisite modülleri (TS 500)

Beton Sınıfı	f_ck (MPa)	E_c (MPa)
C20/25	20	~ 28.600
C25/30	25	~ 31.100
C30/37	30	~ 32.600
C35/45	35	~ 34.000
C40/50	40	~ 35.400

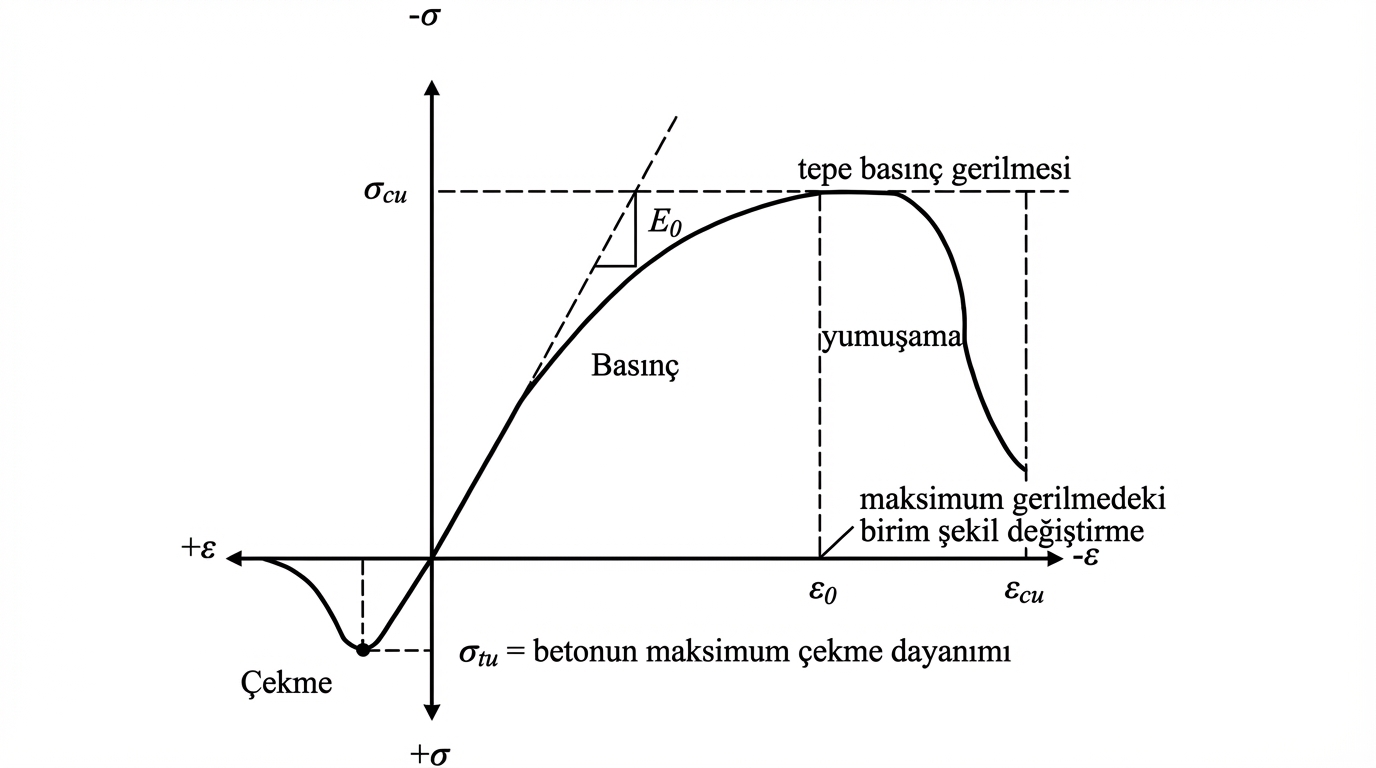

Gerilme-Şekil Değiştirme Diyagramı (σ-ε)

Betonun basınç altındaki davranışı doğrusal değildir. σ-ε diyagramı bu davranışı üç bölgede özetler:

1. Doğrusal elastik bölgeElastik BölgeBir malzemenin, yük kaldırıldığında hiçbir kalıcı şekil değiştirme bırakmadan ilk haline tamamen döndüğü gerilme-şekil değiştirme aralığı. (~0,4 $f_c$‘ye kadar): GerilmeGerilmeBir kesite etkiyen iç kuvvetin, kesit alanına bölünmesiyle elde edilen, malzemenin iç direncini ifade eden temel mukavemet büyüklüğü. ile birim şekil değiştirmeŞekil DeğiştirmeBir malzemenin, gerilme etkisiyle orijinal boyutlarına göre yaşadığı boyutsuz, göreli deformasyon miktarı. arasında orantılı ilişki vardır; eğim elastisite modülüne ($E_c$) eşittir.
2. Doğrusal olmayan (yükselen) bölge: Mikro çatlaklar ilerledikçe rijitlik azalır; tepe gerilmesi $f_c$‘ye $\varepsilon_{c1}$ birim şekil değiştirmesinde ulaşılır.
3. İnen dal (yumuşama): Tepe ötesinde gerilme düşmeye devam eder; $\varepsilon_{cu1}$ nihai kırılma birim şekil değiştirmesini temsil eder.

Eurocode 2 (EN 1992-1-1, Tablo 3.1), C50/60 ve altı normal beton için bu kritik değerleri şöyle belirler:

$$\varepsilon_{c1} = 0{,}0020 \qquad \varepsilon_{cu1} = 0{,}0035$$

Dayanım sınıfı yükseldikçe $\varepsilon_{cu1}$ düşer, yani yüksek dayanımlı betonYüksek Dayanımlı BetonGenellikle 50 MPa üzerinde basınç dayanımına sahip, düşük su/çimento oranı ve puzolanik katkı maddeleriyle üretilen beton sınıfı. daha az sünek, daha gevrek davranır.

Tablo 3 - Table 3 - Eurocode 2’ye Göre Seçilmiş Birim Şekil Değiştirme Değerleri

Beton Sınıfı	$\varepsilon_{c1}$ (‰)	$\varepsilon_{cu1}$ (‰)
C20/25 – C50/60	2,0 - 2,45	3,5
C55/67	2,5	3,2
C70/85	2,7	2,8
C90/105	2,8	2,8

Tasarımda yaygın kullanılan parabol-dikdörtgen model (EN 1992-1-1, Madde 3.1.7) yükselen dalı şöyle tanımlar:

$$\sigma_c = f_{cd}\left[1 - \left(1 - \frac{\varepsilon_c}{\varepsilon_{c2}}\right)^n\right] \quad \text{için} \quad 0 \leq \varepsilon_c \leq \varepsilon_{c2}$$

C50 ve altı için $n = 2$, $\varepsilon_{c2} = 0{,}002$, $\varepsilon_{cu2} = 0{,}0035$. Tepe gerilmesine ulaşıldıktan sonra gerilme $f_{cd}$ sabit kabul edilir. Bu basitleştirme, kesit taşıma gücüTaşıma Gücü (Zemin)Bir zeminin, kesme göçmesine veya aşırı oturmaya yol açmadan güvenle taşıyabileceği maksimum temel basıncı. hesaplarında el ile çözüme ve bilgisayar çözümlerine uygun bir temel sağlar.

Poisson Oranı

Eksenel yük altında sıkışan bir beton numunesi yalnızca yük doğrultusunda değil, enine yönde de şekil değiştirir. Poisson oranı ($\nu$), enine birim uzamanın eksenel birim kısalmaya oranını ifade eder.

Eurocode 2 ve TS 500, doğrusal elastik bölgede çatlamış olmayan beton için $\nu = 0{,}2$ değerini öngörür. Pratikte ölçülen değerler 0,15–0,25 arasında değişir; dayanım sınıfı ve agrega türü bu aralığı etkiler.

Poisson oranı bilindiğinde betonun kayma modülü ($G_c$) hesaplanabilir:

$$G_c = \frac{E_c}{2(1 + \nu)}$$

C30 betonu için: $G_c \approx \dfrac{33.000}{2 \times 1{,}2} \approx 13.750\ \text{MPa}$.

Ne zaman önem taşır?

• Sonlu elemanlar modelleri: Plak, kabuk ve hacimsel elemanlar $\nu$ değeri gerektirir; ihmal edilirse enine gerilmeler hatalı hesaplanır.
• Üç eksenli gerilme durumları: KolonKolonAğırlıklı olarak eksenel basınç kuvveti taşıyan, düşey ve yatay yükleri kirişten temele aktaran düşey taşıyıcı eleman. sarılma hesapları, yük altında genleşen beton davranışı.
• Basit kirişKirişAğırlıklı olarak eğilme momenti ve kesme kuvveti taşıyan, döşeme yüklerini kolon veya perdelere aktaran yatay taşıyıcı eleman.-kolon hesapları: Tek eksenli gerilme varsayımı altında Poisson etkisi genellikle ihmal edilir.

TS EN 206’ya Göre Beton Dayanım Sınıfları

TS EN 206, betonu karakteristik silindir dayanımı ($f_{ck}$) / karakteristik küp dayanımı ($f_{ck,cube}$) çiftiyle gösterir. Gösterim örneği: C30/37 → 30 MPa silindir / 37 MPa küp karakteristik basınç dayanımı.

Türkiye’de deney standardı olarak 150 mm küp kullanılır; silindir 150 mm çapında, 300 mm yüksekliğindedir. Küp dayanımı, silindir dayanımına kıyasla yaklaşık %20 daha yüksek çıkar.

Tablo 4 - Table 4 - TS EN 206 Normal Beton Dayanım Sınıfları (Seçilmiş)

Sınıf	f_ck,cyl (MPa)	f_ck,cube (MPa)	Tipik Kullanım
C12/15	12	15	Gömlek beton, tesviye betonu
C16/20	16	20	Çok hafif yüklü yapılar
C20/25	20	25	TS 500 minimum betonarme sınıfı
C25/30	25	30	Genel betonarme yapılar
C30/37	30	37	Çok katlı yapılar, köprüler
C35/45	35	45	Yüksek kaliteli yapılar
C40/50	40	50	Yüksek yapılar, agresif çevre
C50/60	50	60	Yüksek dayanımlı beton (HSC) alt sınırı
C70/85	70	85	Gökdelen kolonları, öngermeli kirişler
C100/115	100	115	Ultra yüksek dayanımlı beton (UHPC)

Karakteristik dayanım nedir? $f_{ck}$, deney sonuçlarının %5’lik alt fraktilini temsil eder. Yani 100 numuneden yalnızca 5’inin bu değerin altında kalması beklenir. Gerçek üretimde hedeflenen ortalama dayanım ($f_{cm}$), $f_{ck}$‘dan belirli bir güvenlik marjı (genellikle 8 MPa) kadar yüksek tutulur.

Sonuç

Betonun mekanik davranışı birbirini tamamlayan parametreler bütününe dayanır: su/çimento oranıyla doğrudan belirlenen basınç dayanımı, çelik donatının varlık gerekçesi olan çekme zayıflığı, rijitliği tanımlayan elastisite modülü, doğrusal olmayan davranışı ve sünekliği gösteren σ-ε diyagramı ve üç boyutlu gerilme analizlerinde devreye giren Poisson oranı. TS EN 206’nın sınıflandırması bu parametreleri standart bir dile çevirir; ancak tasarımcının görevi, maruz kalma koşullarını, yönetmelik sınırlarını ve üretim toleranslarını birlikte değerlendirerek doğru sınıfı seçmektir.

Sıkça Sorulan Sorular

Betonun en önemli mekanik özellikleri nelerdir?

Başlıca özellikler basınç dayanımı, çekme dayanımı ve elastisite modülüdür. Gerilme-şekil değiştirme davranışı ile Poisson oranı da tanımı tamamlar.

Betonun basınç dayanımı nasıl belirlenir?

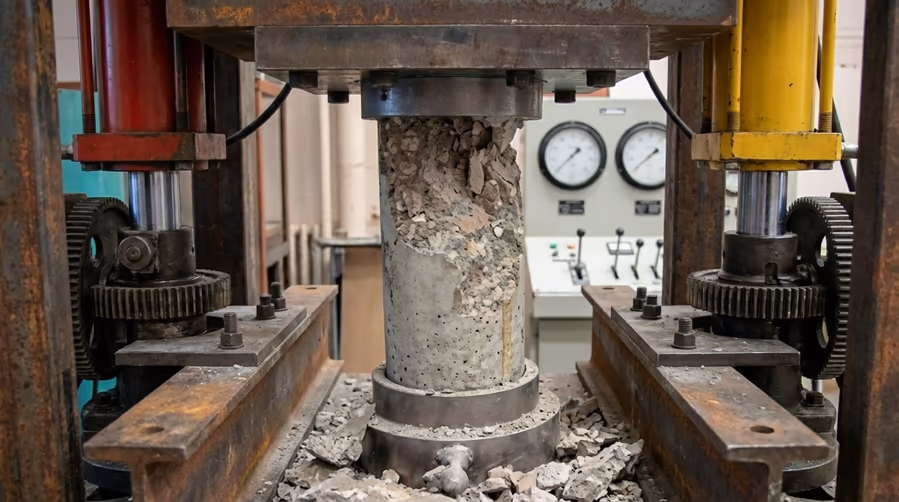

Standart numuneler kontrollü basınç deneyinde kırılır ve maksimum kuvvet kesit alanına bölünür. Sonuç beton dayanım sınıfının belirlenmesinde kullanılır.

Betonun çekme dayanımı neden basınç dayanımından düşüktür?

Mikroçatlaklar çekme etkisinde kolayca açılırken basınçta agrega ve çimento hamuru birlikte yük taşır. Bu nedenle çekme dayanımı basınç dayanımının küçük bir bölümüdür.

Beton sınıfı ile basınç ve çekme dayanımı arasındaki ilişki nedir?

Beton sınıfı esas olarak karakteristik basınç dayanımını ifade eder. Sınıf yükseldikçe çekme dayanımı genellikle artar, ancak iki değer aynı değildir.

Betonun elastisite modülü neyi gösterir ve beton sınıfıyla nasıl değişir?

Elastisite modülü, betonun elastik bölgedeki rijitliğini gösterir. Basınç dayanımı yükselen betonlarda genellikle artar, ancak agrega ve karışım özellikleri de etkilidir.
