Kolon-Kiriş Kesme Güvenliği nedir?

KolonKolonAğırlıklı olarak eksenel basınç kuvveti taşıyan, düşey ve yatay yükleri kirişten temele aktaran düşey taşıyıcı eleman.-kirişKirişAğırlıklı olarak eğilme momenti ve kesme kuvveti taşıyan, döşeme yüklerini kolon veya perdelere aktaran yatay taşıyıcı eleman. kesme güvenliği, betonarme birleşim bölgesinde oluşan hesap kesme kuvvetinin, yönetmelikteki birleşim kesme sınırını aşmamasının kontrolüdür. Amaç, kirişlerde öngörülen sünek eğilme davranışı gelişirken düğüm bölgesinin erken kesme göçmesiyle yük aktarımını kaybetmesini önlemektir.

Bu yazıda TBDY 2018 kapsamında kuşatılmış ve kuşatılmamış birleşimleri, hesapta kullanılan donatı ve kolon kesmesini, enine donatıEnine DonatıBoyuna donatıyı çevreleyen, kesme kuvvetini karşılayan, burkulmasını önleyen ve betonu sargılayan enine yönde yerleştirilmiş donatı. koşullarını ve yetersizliğin giderilmesini sayısal bir örnekle ele alıyoruz. Birleşim kesmesi, kirişin kendi kesme kuvvetiyle aynı büyüklük değildir; birleşime aktarılan kuvvetlerin dengesiyle belirlenir.

Kolon-Kiriş Kesme Güvenliği Mekanizması

Depremde çerçevenin yatay ötelenmesi, kiriş uçlarında eğilme momentleri oluşturur. Birleşimin iki yanındaki kirişlerde, gözönüne alınan yükleme yönüne bağlı olarak bir taraftaki üst donatı ve karşı taraftaki alt donatı çekmede çalışabilir. Deprem yönü tersine döndüğünde bu düzen de değişir. Bu nedenle aynı kirişin bütün alt ve üst donatılarının her durumda aynı anda çekmede aktığı varsayılmaz.

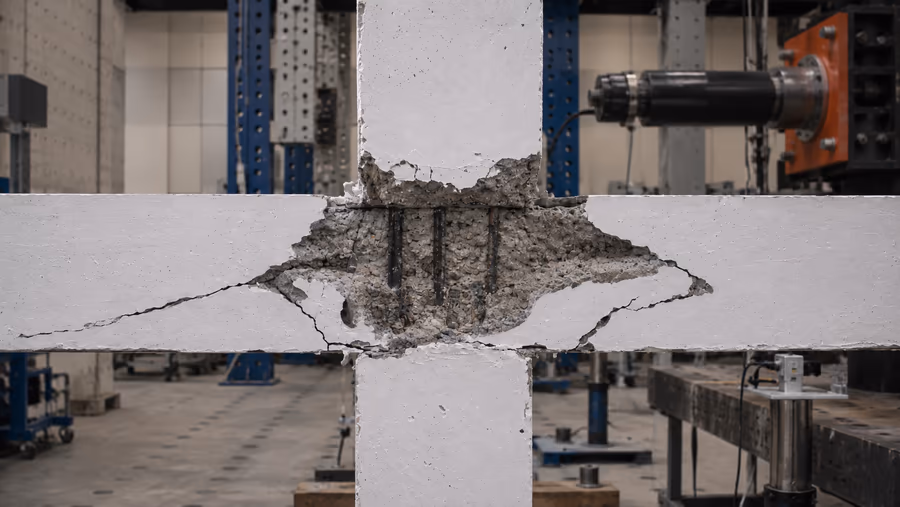

Donatıdaki çekme kuvvetleri ve betondaki basınç kuvvetleri birleşim çekirdeğine aktarılır; burada diyagonal çekme ve basınç etkileri oluşur. Birleşim yetersizse kirişlerde hedeflenen eğilme mekanizması gelişmeden önemli kesme hasarı ve dayanım kaybı meydana gelebilir. Bu durum çerçevenin sünek davranışını ve yük aktarımını olumsuz etkiler; her hasarın bütün binayı anında göçürdüğü sonucu çıkarılamaz.

Diğer hesap girdileri sabitken kiriş boyuna donatısını artırmak, birleşim kesme talebini yükseltir. Çözüm yalnız betonBetonÇimento, agrega (kum, çakıl) ve suyun belirli oranlarda karıştırılmasıyla elde edilen, zamanla sertleşerek yüksek basınç dayanımı kazanan kompozit yapı malzemesi. sınıfını veya kolon boyutunu artırmakla sınırlı değildir; kiriş geometrisi, birleşimin kuşatılması, etkili genişlik ve gerekli koşullar korunarak donatı düzeni de birlikte değerlendirilir.

TBDY 2018 Yaklaşımı

TBDY 2018 Madde 7.5, süneklik düzeyiSüneklik DüzeyiTBDY 2018'de bir binanın taşıyıcı sisteminin hedeflenen plastik deformasyon kapasitesine göre sınıflandırıldığı düzey (sınırlı, karma, yüksek). yüksek betonarme çerçevelerde kolon-kiriş birleşimlerini düzenler. 7.5.2.1–7.5.2.2 hesap kesmesini ve üst sınırları, 7.5.2.3 ise birleşim enine donatısının minimumlarını verir.[1][1]AFAD (2018). Türkiye Bina Deprem Yönetmeliği; Bölüm 7 simgeleri, Madde 7.5.1, 7.5.2 ve 7.9, Şekil 7.10.Kaynağa Git

SüneklikSüneklikBir malzemenin, kesitin veya sistemin, göçme öncesi ulaşabildiği deformasyonun akma deformasyonuna oranı olarak ifade edilen sünek davranış ölçüsü. düzeyi sınırlı çerçevelerde Madde 7.9, 7.5.2.1 ve 7.5.2.2’yi hariç tutarak 7.5’in diğer koşullarını geçerli kılar. Dolayısıyla bu özel kesme hesabının kapsam dışında olması, birleşim detaylandırmasının da serbest olduğu anlamına gelmez. Mevcut binaların değerlendirilmesindeki hükümler de yeni bina tasarımına ait bu kontrolle karıştırılmamalıdır.

Hesap Kesme Kuvveti

Gözönüne alınan deprem doğrultusunda birleşim kesmesi, Denklem 7.11 ile hesaplanır. Donatı kuvvetlerinde karakteristik akma dayanımıAkma DayanımıYapı çeliğinin, elastik davranıştan kalıcı (plastik) şekil değiştirmeye geçtiği gerilme sınırı. $f_{yk}$, 1,25 ile çarpılarak kullanılır; bu, karakteristik değerin %25 artırılmasıdır.

$$V_e = 1.25 f_{yk} (A_{s1} + A_{s2}) - V_{kol}$$

Burada $A_{s1}$ ve $A_{s2}$, Şekil 7.10’daki yükleme düzenine göre birleşimin karşılıklı taraflarında çekme kuvvetini oluşturan kiriş donatı alanlarıdır. Bir kirişin alt ve üst donatısının gelişigüzel toplamı alınmaz; ters yükleme yönü de kontrol edilir.

$V_{kol}$, birleşimin üstündeki ve altındaki kolonlarda Bölüm 4’e göre hesaplanan kesme kuvvetlerinin küçük olanıdır:

$$V_{kol} = \min(V_{\mathrm{ust}}, V_{\mathrm{alt}})$$

Yalnız üst kolon kesmesini kullanmak, üst değer daha büyük olduğunda birleşim talebini olduğundan düşük gösterebilir. Kiriş kolona yalnız bir taraftan bağlanıyor ve karşı tarafta devam etmiyorsa $A_{s2}=0$ alınır.

Alan mm², dayanım N/mm² alındığında donatı kuvveti N çıkar. Kolon kesmesi de aynı birime çevrilerek çıkarılmalıdır; sonuç 1000’e bölünerek kN elde edilir. Aşağıdaki kapasite bağıntıları da mm ve MPa birimleriyle kullanılır.

Kapasite Sınırı

Madde 7.5.1’e göre bir birleşimin kuşatılmış sayılması için kirişlerin kolona dört taraftan bağlanması ve her kiriş genişliğinin, bağlandığı yüzdeki kolon genişliğinin en az 3/4’ü olması gerekir. Bu koşulları sağlamayan birleşimler kuşatılmamıştır. Dört taraftan kiriş bulunması, genişlik koşulu sağlanmıyorsa tek başına yeterli değildir.

Denklem 7.12–7.13’teki sınırlar aşağıdadır. Burada $V_r$, yazı boyunca birleşim kesme sınırını göstermek için kullanılmıştır:

• Kuşatılmış Düğümler: $V_r = 1.7 \, b_j \, h \, \sqrt{f_{ck}}$

• Kuşatılmamış Düğümler: $V_r = 1.0 \, b_j \, h \, \sqrt{f_{ck}}$

Kontrol $V_e \leq V_r$ şeklindedir. Sınır aşılıyorsa 7.5.2.2 uyarınca kolon ve/veya kiriş kesit boyutları büyütülerek deprem hesabı tekrarlanır. Tek bir kesitteki değişiklikten sonra eski talep değerleriyle yetinilmez.

Etkili Birleşim Genişliği Nasıl Belirlenir?

$b_j$, her durumda doğrudan kolon genişliği olarak alınmaz. Şekil 7.10’da, incelenen doğrultudaki karşılıklı kiriş genişliklerinin ikisi de kolon genişliğinden küçükse:

$$b_j = 2\min(b_1,b_2)$$

$b_1$ ve $b_2$, kirişin düşey orta ekseninden kolon kenarlarına olan mesafelerdir; kiriş kenarı ile kolon kenarı arasındaki boşluk değildir. Kirişlerin kolon genişliğini karşıladığı durumda $b_j=b$ alınır. Farklı kiriş genişlikleri ve eksantrik bağlantılarda Şekil 7.10’daki diğer geometrik koşullar da kontrol edilmelidir.

Örneğin 350 mm genişliğindeki kolona ortalı bağlanan, 300 mm genişliğindeki karşılıklı kirişlerde $b_1=b_2=175$ mm ve $b_j=350$ mm olur. Aynı kiriş ekseni bir kolon kenarından 100 mm uzaktaysa, karşı kenara mesafe 250 mm ve $b_j=200$ mm olur. Bu geometrilerde ekseni ortalamak etkili genişliği artırabilir; her bağlantıda aynı artışın elde edileceği varsayılmaz.

Özel birleşim geometrileri Yılmaz–Kaplan çalışmasında da tartışılır. Ancak çalışma AY-98 bağlamındadır; oradaki formüller güncel TBDY 2018 hükümlerinin yerine kullanılmamalıdır.[2][2]Yılmaz, S., Kaplan, H. (2007). Kolon - Kiriş Birleşim Bölgesinin Kesme Güvenliği Hesabında Özel Durumlar.Kaynağa Git

Düğüm Noktasındaki Gizli Kahraman: Sargı Donatısı

Kesme sınırı bağıntısında etriyeEtriyeKolon ve kiriş gibi elemanlarda boyuna donatıyı çevreleyen, kesme kuvveti taşıyan ve boyuna donatıyı sargılayan kapalı enine donatı parçası. alanı doğrudan yer almaz. Ancak birleşim enine donatısı beton çekirdeğinin sarılması, donatıların tutulması ve çevrimsel davranış açısından gereklidir. Kapasite bağıntısında görünmemesi, etriyenin gereksiz olduğu anlamına gelmez.

Madde 7.5.2.3 birleşim boyunca kullanılacak minimumları ayrı ayrı tanımlar. Yüzdeler, alttaki kolonun sarılma bölgesi için hesaplanan enine donatı miktarına göredir:

Bu nedenle kolon sarılma bölgesindeki düzenin birleşimde her durumda aynen devam ettirilmesi şeklinde bir genel kural kurulamaz. İlgili minimumlar ve diğer detaylandırma koşulları birlikte sağlanır.

Kiriş donatısının ankrajı, etriye ve çirozÇirozBetonarme kolon veya kiriş kesitlerinde, ana etriye çevresindeki ara boyuna donatıları sarıp uçları 135 derece kanca ile bağlayarak sargı etkisini artıran ek enine donatı elemanı. yerleşimi, betonun yerleştirilmesi ve sıkıştırılması da kontrol edilir. Yazılımda kesme oranının uygun çıkması, bu imalat ve detaylandırma koşullarının kendiliğinden sağlandığını göstermez.

Kapasite Tasarımının Nihai Kalesi

Güçlü kolon–zayıf kiriş kontrolü ile birleşim kesme güvenliği farklı kontrollerdir. Kolon ve kiriş moment dayanımlarının uygun oranı, birleşim çekirdeğinin kesme güvenliğini tek başına kanıtlamaz.

Kapasite tasarımında hedeflenen, uygun detaylandırılmış bölgelerde sünek eğilme davranışı gelişirken kesme ve ankrajAnkrajBir yapı elemanını veya istinat sistemini, gerilme altındaki bir çelik halat ya da çubuk aracılığıyla arkadaki sağlam zemine veya kayaya bağlayan destek elemanı. gibi erken dayanım kaybına yol açabilecek mekanizmaların önlenmesidir. Birleşim hasarı çerçevenin yatay ve düşey yükDüşey YükYerçekimi etkisiyle aşağı yönde etkiyen, zati yük ve hareketli yükten oluşan temel yük türü. aktarımını ciddi biçimde etkileyebilir; sonuç hasarın düzeyine, dağılımına ve taşıyıcı sistemin diğer elemanlarına bağlıdır. Çatlama, önemli dayanım kaybı ve göçme aynı durum değildir.

Sayısal Örnek: Talep ve Kapasite Kontrolü

Bir doğrultu ve yükleme yönü için kuşatılmamış, ortalı bir birleşim ele alalım. Karşılıklı kirişler 300 mm genişliğinde, kolonun bu doğrultuya dik genişliği 350 mm olsun. Diğer doğrultuda dört taraflı kuşatılma koşulunun sağlanmadığını varsayıyoruz. Aşağıdaki değerler hesabı göstermek için seçilmiştir; tam bina analizi ve donatı tasarımı yerine geçmez.

Önce küçük kolon kesmesini seçip N birimine dönüştürürüz:

$$V_{kol}=\min(120,100)=100\ \mathrm{kN}=100000\ \mathrm{N}$$

Birleşim kesme talebi:

$$V_e=1.25\times420\times(1000+800)-100000=845000\ \mathrm{N}=845\ \mathrm{kN}$$

Kuşatılmamış birleşimKuşatılmamış BirleşimBir betonarme kolon-kiriş birleşim bölgesinin, dört yüzünden yeterli genişlikte kirişlerle çevrelenmemiş olması durumu; bu durum birleşim bölgesi için daha sıkı enine donatı gereksinimi doğurur. kesme sınırı:

$$V_r=1.0\times350\times450\times\sqrt{30}\approx862663\ \mathrm{N}=862.66\ \mathrm{kN}$$

$845\leq862.66$ kN olduğu için bu yükleme durumunda kesme sınırı sağlanır. Talep/sınır oranı yaklaşık 0,98’dir. Diğer deprem doğrultusu, ters yükleme yönü, enine donatı ve ankraj koşulları ayrıca kontrol edilir.

Yalnız üst kolon kesmesi olan 120 kN çıkarılsaydı talep 825 kN bulunacaktı; bu, talebi 20 kN düşük gösterirdi. Ayrıca diğer girdiler sabitken $A_{s1}$ alanını 1200 mm²’ye çıkarmak, talebi 950 kN’a yükseltir ve aynı kesme sınırı artık sağlanmaz. Gerçek projede donatı veya geometri değişince kolon kesmesi dahil ilgili hesaplar da yeniden değerlendirilir.

Mühendislik Öngörüsü: “Kurtarmayan” Düğüme Reçete

Analiz programında “Kolon-Kiriş Kesme Güvenliği Sağlanamadı” uyarısı alındığında önce talep ve sınırın hangi girdilerle hesaplandığı incelenir. Kiriş boyuna donatısını artırmak talebi büyütebilir; birleşim etriyesi ise gerekli minimumları sağlamalıdır. Bu iki donatı türü aynı öneri altında değerlendirilmemelidir.

1. Beton Sınıfını Artırın: Diğer girdiler sabitken sınır $\sqrt{f_{ck}}$ ile artar. Örneğin C30’dan C40’a geçiş, sınırı yaklaşık %15,5 artırır; beton dayanımındaki artış kapasiteye aynı yüzdeyle yansımaz. Yeni dayanımla kiriş ve kolon hesapları da güncellenir.

2. Kesit Büyütün: $b_j$ ve $h$ sınırı doğrudan etkiler. Ancak etkili genişlik bağlantı geometrisine bağlıdır; kesit değişince kuşatılma sınıfı, rijitlikRijitlikRijitlik, bir elemanın veya yapının yük altında ne kadar az şekil değiştirdiğini gösteren özelliktir; aynı yük altında daha az yer değiştiren sistem daha rijittir. ve iç kuvvet dağılımı yeniden kontrol edilir. TBDY 7.5.2.2 sınır aşıldığında kolon ve/veya kiriş kesitlerinin büyütülüp deprem hesabının tekrarlanmasını ister.

3. Kiriş Genişliğini Revize Edin: Dört bağlantı ve bütün genişlik koşulları sağlanırsa kuşatılmış sınıfa geçilebilir. $b_j$, $h$ ve $f_{ck}$ aynı kaldığında, katsayının 1,0’dan 1,7’ye çıkması kesme sınırında %70 artış demektir. Gerçek geometri değişikliğinde talep ve diğer girdiler de değişebileceğinden bu artış otomatik bir güvenlik sonucu değildir.

4. Kiriş Donatısını Optimize Edin: Gerekenden fazla boyuna donatı birleşim talebini artırabilir. Donatı azaltımı ancak eğilme dayanımıEğilme DayanımıBir kesitin veya elemanın eğilme momenti altında taşıyabildiği maksimum kapasite., minimum donatıMinimum DonatıBir elemanın çatlama anında ani ve gevrek bir kırılma yaşamaması için, boyuna donatı miktarının belirli bir alt sınırın altına düşmemesini şart koşan yönetmelik kuralı., süneklik ve detaylandırma koşulları sağlanarak yapılabilir; yalnız birleşim uyarısını kaldırmak için gerekli donatı eksiltilmez.

5. Kiriş ve kolon düşey akslarını çakıştırın: Uygun geometrilerde kiriş eksenini ortalamak, orta eksenden kolon kenarlarına ölçülen küçük mesafeyi ve dolayısıyla $b_j$‘yi artırabilir. Şekil 7.10’daki koşulların yanında eksantrikliğin diğer etkileri de değerlendirilir.

Bu değişikliklerin etkisi yeniden analiz ve birleşim kontrolüyle gösterilmelidir. Yazılım üreticisinin çözüm açıklamalarında da etkili genişlik, kolon boyutu, kiriş donatı alanları ve beton dayanımı birlikte ele alınır.[3][3]ideYAPI. Kolon-Kiriş birleşim bölgesi kesme güvenliği (B) koşulu sağlanmadı. Nasıl giderilebilir?Kaynağa Git Hesap girdilerini izlemek için Prota’nın iki doğrultulu birleşim örneği de incelenebilir.[4][4]Prota Yazılım (2022). ProtaStructure Tasarım Kılavuzu: Birleşim Bölgesi Kesme Güvenliği (TBDY 2018), Versiyon 2.0.Kaynağa Git

Birleşime bağlı konsol veya ikincil kirişler yalnız adları nedeniyle dışlanmamalıdır. Gerçek bağlantı ve yük aktarımıYük AktarımıBir yapıdaki yüklerin, uygulandığı noktadan zemine ulaşana kadar izlediği, kesintisiz olması gereken eleman zinciri (yük yolu). değerlendirilir; kuvvet aktaran bir elemanı hesap dışında bırakmak mekanik gerekçe gerektirir. Yazılım seçeneğini değiştirerek uyarıyı kaldırmak, tek başına birleşimin güvenli olduğunu kanıtlamaz.

Sıkça Sorulan Sorular

Kolon-kiriş birleşiminde kesme güvenliği nedir?

Birleşimin hesap kesme kuvvetinin TBDY 2018'deki kesme sınırını aşmamasıdır. Talep kiriş donatıları ve kolon kesmesiyle, sınır ise kuşatılma sınıfı, etkili genişlik, kolon boyutu ve beton dayanımıyla belirlenir. Enine donatı ve ankraj koşulları ayrıca sağlanır.

Kolon-kiriş düğümünde kesme kuvveti nasıl oluşur?

Kiriş donatılarındaki çekme ve betondaki basınç kuvvetleri birleşim çekirdeğine aktarılır; burada diyagonal çekme ve basınç etkileri oluşur. Hesaptaki donatılar deprem doğrultusuna ve yükleme yönüne göre seçilir; aynı kirişin bütün alt ve üst donatıları gelişigüzel toplanmaz.

Kuşatılmış ve kuşatılmamış düğüm arasındaki fark nedir?

Kuşatılmış birleşimde kolona dört taraftan kiriş bağlanır ve her kirişin genişliği, bağlandığı yüzdeki kolon genişliğinin en az dörtte üçüdür. Bu koşulları sağlamayan birleşim kuşatılmamıştır. İki sınıf için kesme sınırları ve minimum enine donatı koşulları farklıdır.

Düğüm kesme güvenliğini artırmak için ne yapılabilir?

Kolon ve kiriş geometrisi, etkili genişlik, kuşatılma koşulları ve beton dayanımı değerlendirilir. Gerekli dayanım ve detaylandırma şartları korunarak fazla kiriş boyuna donatısı düzenlenebilir. Değişikliklerden sonra deprem hesabı ve birleşim kontrolü tekrarlanır.

Düğüm bölgesinde etriye kullanmak kesme hesabını değiştirir mi?

Etriye alanı kesme sınırı bağıntısında doğrudan yer almaz; buna rağmen birleşim enine donatısı zorunludur. TBDY 7.5.2.3, kuşatılmış ve kuşatılmamış birleşimler için ayrı donatı miktarı, çap ve aralık minimumları verir. Daha fazla etriye, sınırı aşan hesap kesmesini tek başına uygun hale getirmez.

Vkol için hangi kolon kesme kuvveti kullanılır?

Birleşimin üstünde ve altında Bölüm 4'e göre hesaplanan kolon kesme kuvvetlerinin küçük olanı kullanılır. Yalnız üst kolon kesmesini almak doğru değildir. Kiriş donatı kuvvetleriyle aynı birimde kullanılması gerekir.

Tek taraftan bağlanan kirişte birleşim kesmesi nasıl hesaplanır?

Kiriş kolona yalnız bir taraftan bağlanıyor ve karşı tarafta devam etmiyorsa Denklem 7.11'de As2 sıfır alınır. Donatı kuvvetinden ilgili kolon kesmesi çıkarılır. Kuşatılma sınıfı, kesme sınırı ve donatı ankrajı ayrıca kontrol edilir.

Sınırlı sünek çerçevede aynı birleşim kesme hesabı yapılır mı?

TBDY 7.9, sınırlı sünek çerçevelerde 7.5.2.1 ve 7.5.2.2'yi hariç tutar; 7.5'in diğer birleşim koşulları geçerlidir. Bu özel hesabın kapsam dışında olması, birleşim enine donatısı ve detaylandırma koşullarının kaldırıldığı anlamına gelmez.
