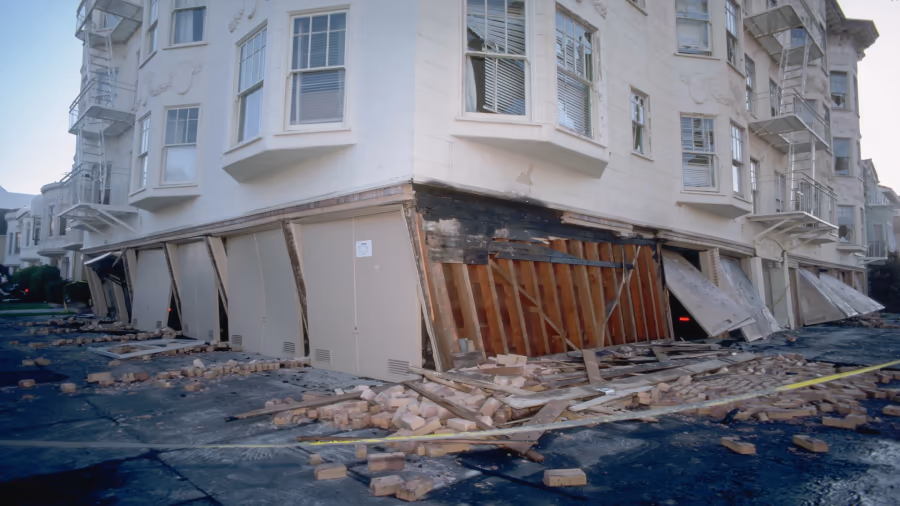

Yumuşak Kat (B2) Düzensizliği Nedir?

Deprem mühendisliği literatüründe “yumuşak kat”, bir binanın yapısal bütünlüğünü tehdit eden en sinsi dinamik düzensizliklerden biridir. Genellikle zemin katlarda ticari alan yaratma (dükkan, otopark, lobi) arzusuyla ortaya çıkan bu durum, yapısal rijitliğin katlar arasındaki ani süreksizliği olarak tanımlanır.

Peki, bu mimari tercih neden bir sismik felakete dönüşüyor? Neden bu sorun Türkiye’de bu kadar yaygın? Bu yazıda mekanizma, TBDY 2018 B2 formülü ve eleştirisi, uluslararası karşılaştırma, sayısal örnek, dolgu duvar meselesi, güçlendirme stratejileri ve gerçek vakalar ele alınmaktadır.

Rijitlik ve Dayanım: İki Farklı Kavram, Tek Bir Risk

Mühendislikte “yumuşak kat” ile “zayıf kat” terimleri sıkça karıştırılır. Oysa aralarındaki fark, binanın depreme nasıl tepki vereceğini belirler:

Yumuşak Kat (Soft Story): Yanal rijitliğin üst katlara göre düşük olmasıdır. Yani katın deformasyona karşı direnci azdır. TBDY 2018’de B2 düzensizliği olarak tanımlanır.
Zayıf Kat (Weak Story): Yanal dayanımın, yani katın taşıyabileceği maksimum kesme kuvveti kapasitesinin düşük olmasıdır. TBDY 2018’de B3 düzensizliği olarak ayrıca tanımlanır.

Bu iki durum birbirinden bağımsız oluşabilir; ancak pratikte genellikle bir arada görülür: Rijitliği düşük bir kat çoğunlukla dayanımı da düşüktür.

Tablo 1 — Yumuşak Kat (B2) ve Zayıf Kat (B3) Karşılaştırması

Özellik	Yumuşak Kat (B2)	Zayıf Kat (B3)
Tanım	Rijitlik süreksizliği	Dayanım süreksizliği
Ölçüt	Normalize göreli öteleme oranı	Kat kesme kuvveti kapasitesi
TBDY 2018 parametresi	ηki > 2.0	Vi / Vi+1 < 0.80
Fiziksel sonucu	Aşırı deformasyon	Ani göçme

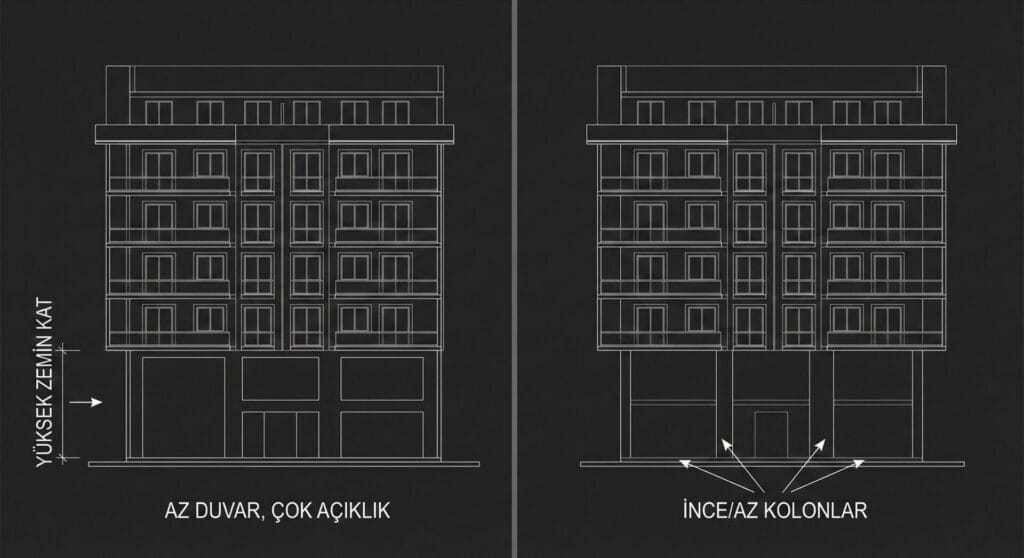

Yumuşak katta deplasman yoğunlaşması — Görsel 1 — Yumuşak katta deplasmanın zemin katta yoğunlaşması; üst katlar rijit blok gibi hareket ederken zemin kat kolonları aşırı ötelemeye maruz kalır

Mekanizma: Neden “Pancake” Göçme Yaşanır?

Bir yapıda yumuşak kat oluştuğunda, deprem enerjisi binanın geneline yayılmak yerine en esnek olan bu katta hapsolur.

Konsantre Deformasyon: Üst katlar rijit bir blok gibi hareket ederken, zemin kat kolonları aşırı yanal ötelemeye maruz kalır. Bu konsantrasyon, diğer katlarda normalde oluşacak deformasyonların tek bir katta yığılması anlamına gelir — 5 katlık deformasyon talebi tek bir katta karşılanmak zorunda kalır.

P-Delta Etkisi: Katlar arasındaki aşırı yer değiştirme, yapının ağırlık merkezini kaydırır ve kolonlar üzerinde tasarımda öngörülmeyen ek momentler yaratır. Bu ikinci mertebe etkisi zemin kat kolonlarının moment taleplerini daha da artırır.

Plastik Mafsalların Oluşumu: Kolon alt ve üst uçlarında oluşan plastik mafsallar, yapının düşey yük taşıma kapasitesini aniden bitirerek binanın kendi üzerine çökmesine neden olur.

Neden “Pancake”? Zemin kat tamamen çöktüğünde, üst katlar dikey olarak birbirinin üzerine yığılır; betonarme döşemeler üst üste “krep” gibi yığılır. Bu göçme biçiminde kurtuluş imkânı neredeyse sıfırdır.

Bu mekanizma doğrudan Güçlü Kolon — Zayıf Kiriş ilkesinin ihlaliyle ilişkilidir: Yumuşak katta plastik mafsallar kirişlerde değil kolonlarda oluşur. Kolonların plastikleşmesi, taşıyıcı sistemin düşey yük kapasitesini aniden sıfırlar.

Yumuşak Katın Üç Farklı Oluşum Şekli

Yumuşak kat tek bir sebeple oluşmaz. Türkiye’deki yapı stoğunda üç farklı mekanizma gözlemlenir.

Tip 1: Yüksek Tavanlı Zemin Kat

Zemin katta ticari kullanım nedeniyle kat yüksekliği üst katlardan fazla olduğunda kolon rijitliği dramatik biçimde düşer. Rijitlik formülü $k = 12EI/h$ gereği, yükseklik arttıkça rijitlik $h$ ‘nin küpüyle azalır. Sayısal etkiyi bir sonraki bölümde inceleyeceğiz.

Tip 2: Eksik Kolon veya Perde

Zemin katta mimari kaygılarla bazı kolonların kirişe oturtulması veya üst katlardaki perde duvarların zemin katta sürdürülmemesi durumunda o katın toplam rijitliği ciddi biçimde düşer. Bir katın yanal rijitliği, o kattaki kolon ve perdelerin rijitliklerinin toplamıyla belirlenir; azalan eleman sayısı doğrudan rijitlik kaybına dönüşür.

Tip 3: Dolgu Duvar Süreksizliği

Bu Türkiye için en tehlikeli ve en yaygın tiptir. Dolgu duvarlar yalnızca üst katlarda çerçevelere bitişik inşa edilmiş, zemin katta bulunmuyorsa bu katta yumuşak kat oluşur. Türkiye’de mühendisler dolgu duvarları tasarım modelinde göz önüne almadığından bu rijitlik düzensizliğinden habersiz şekilde tasarım sonlandırılır. Gerçekte inşa edilen yapıda ise sorun mevcuttur.

Pratik olarak, tuğla dolgu duvar bir çerçeve panelinin rijitliğini 5–10 kat artırabilir. Üst katlarda bu duvarların varlığı, zemin kattaki açık çerçeveye kıyasla muazzam bir rijitlik farkı yaratır.

TBDY 2018 B2 Düzensizliği: ηki Formülü ve Sınırlar

Türkiye’deki yönetmelik, rijitliği göreli kat ötelemesi üzerinden kontrol eder. Yumuşak kat düzensizliği katsayısı şöyle tanımlanır:

\eta_{ki} = \frac{(\Delta

Burada $(\Delta$ , $i$ . katın normalize edilmiş ortalama göreli ötelemesini; $(\Delta_{i+1} / h_{i+1})_{ort}$ , bir üst katın normalize edilmiş ortalama göreli ötelemesini ifade eder.

Tablo 2 — TBDY 2018 B2 Düzensizliği Sınır Değerleri

ηki Değeri	Durum	Tasarıma Etkisi
ηki ≤ 1.5	Düzensizlik yok	Normal tasarım koşulları geçerli
1.5 < ηki ≤ 2.0	B2 düzensizliği var	Dinamik analiz zorunlu, ek kontroller
ηki > 2.0	Aşırı düzensizlik	Taşıyıcı sistem revize edilmeli

ηki Formülündeki Gizli Tehlike: Kat Yüksekliği Maskesi

Akademik çalışmalar, TBDY 2018’deki $\eta_{ki}$ formülünde paydada yer alan kat yüksekliği normalizasyonunun, yüksek tavanlı zemin katlarda rijitlik kaybını “maskeleyebildiğini” ve tehlikeli binaların “düzenli” görünebildiğini vurgular.

Nasıl işliyor bu maske?

Zemin kat yüksekliği $h$ , üst katlar $h$ olsun. Deprem altında zemin kat 30 mm, üst kat 10 mm ötelensin:

\eta_{ki} = \frac{30/5000}{10/3000} = \frac{0{,}006}{0{,}00333} = 1{,}80

$\eta_{ki} = 1{,}80$ → B2 düzensizliği var, ancak kabul edilebilir sınırda görünüyor.

Oysa mutlak deplasman oranı $30/10 = 3{,}0$ — zemin kat üst kattan 3 kat daha fazla ötelenmiş. Kat yüksekliğine bölme işlemi olmadan doğrudan rijitlik karşılaştırması yapılsaydı, bu yapı çok daha tehlikeli görünürdü.

Formül Eleştirisi

Kat yüksekliğine bölme işlemi fiziksel olarak anlamlıdır, ancak yüksek tavanlı zemin katlar için tehlikeyi örtbas edebilir. ηki kontrolünü salt yönetmelik gerekliliği olarak yapmak yetmez — kolon rijitliklerini k = 12EI/h³ formülüyle doğrudan hesaplayıp katlar arası oranı ayrıca kontrol etmek daha güvenilir bir yöntemdir.

Yönetmeliklerin Karşılaştırması: TBDY 2018 ve ASCE 7-22

Dünya genelindeki sismik kodlar, yumuşak katı tespit etmek için farklı metrikler kullanır.

TBDY 2018 Yaklaşımı (B2 Düzensizliği)

Türkiye’deki yönetmelik, rijitliği göreli kat ötelemesi üzerinden kontrol eder. Bu yaklaşımın avantajı, analiz yazılımından otomatik çıkarılabilmesidir. Dezavantajı ise kat yüksekliği normalizasyonunun yüksek tavanlı zemin katları maskeleyebilmesidir.

ASCE 7-22 Yaklaşımı

Amerikan standardı doğrudan kat rijitliği ( $K$ ) oranlarına odaklanır:

Yumuşak kat: Bir katın rijitliği, bir üst katın %70’inden azsa → Soft Story
Aşırı yumuşak kat: Bir katın rijitliği, bir üst katın %60’ından azsa → Extreme Soft Story

Tablo 3 — TBDY 2018 ve ASCE 7-22 Yumuşak Kat Kontrol Yöntemlerinin Karşılaştırması

Özellik	TBDY 2018	ASCE 7-22
Ölçüt	Normalize göreli öteleme oranı	Doğrudan rijitlik oranı
Yumuşak kat sınırı	ηki > 1.5 (B2 başlangıcı)	Ki < %70 × Ki+1
Aşırı düzensizlik	ηki > 2.0	Ki < %60 × Ki+1
Kat yüksekliği etkisi	Formüle dahil (normalizasyon)	Dahil değil
Yaptırım	Dinamik analiz zorunlu	SDC D–F’de ek kısıtlamalar

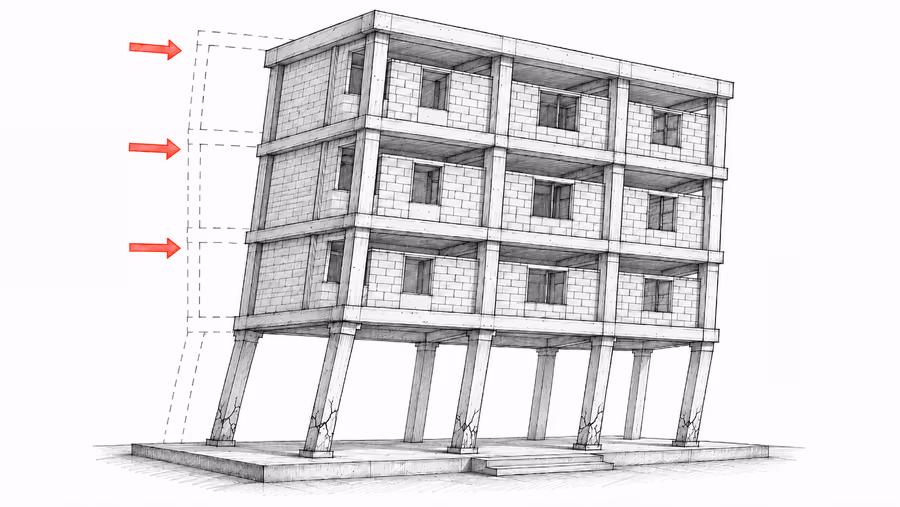

Yumuşak kat rijitlik düzensizliği türleri — Görsel 2 — Farklı zemin kat konfigürasyonlarında rijitlik düzensizliği: kat yüksekliği farkı, kolon eksikliği ve dolgu duvar süreksizliği kaynaklı yumuşak kat türleri

Sayısal Örnek: Kat Yüksekliği Farkının Rijitliğe Etkisi

Farklı zemin kat yüksekliklerine sahip iki yapının rijitlik farkını sayısal olarak inceleyelim. İki tarafından ankastre mesnetlenmiş bir kolonun yanal rijitliği:

k=\frac{12 \cdot EI}{h

Eğilme rijitliği $EI = 1$ birim alınarak:

\begin{aligned} k_{3m} &= \frac{12 \cdot 1}{3

3 metrelik kolon, 4 metrelik kolondan 2.32 kat daha rijit. Bunu somutlaştıralım:

Tablo 4 — Kat Yüksekliği Farkının Toplam Kat Rijitliğine Etkisi (EI = 1 birim, 20 kolon)

Kat	Yükseklik	Tek kolon rijitliği	Toplam kat rijitliği (20 kolon)
Zemin kat	4.0 m	0.19	3.80
Üst katlar	3.0 m	0.44	8.80
Oran	—	2.32	2.32

Daha çarpıcı bir senaryo — 5 metrelik yüksek lobi:

k_{5m} = \frac{12}{125} = 0{,}096 \quad \Rightarrow \quad \text{Oran} = \frac{0{,}44}{0{,}096} = 4{,}6

Zemin katta 5 metrelik tavan, üst katlarda 3 metrelik standart tavan varsa rijitlik farkı 4.6 kat olur. Bu bina herhangi bir geometrik düzensizlik olmadan, yalnızca yükseklik farkından köklü bir yumuşak kat riski taşır.

Dolgu Duvar Meselesi: Türkiye’ye Özgü Tehlike

Dolgu duvarlar yalnızca üst katlarda çerçevelere bitişik inşa edilmişse ve zemin katta bulunmuyorsa, bu katta yumuşak kat ortaya çıkar. Bu tür, Türkiye için en tehlikelisi ve en az fark edilenidir. Mühendisler dolgu duvarları tasarım modelinde göz önüne almadığından rijitlik düzensizliğinden habersiz şekilde tasarım sonlandırılır.

Dolgu Duvarın Rijitliğe Katkısı

Tuğla dolgu duvarın yanal rijitliğe katkısı, eşdeğer çapraz basınç çubuğu (equivalent diagonal strut) modeliyle hesaplanır:

k_{dolgu} = \frac{E_{m} \cdot A_{d} \cdot \cos

Burada $E$ tuğla duvar elastisite modülü, $A$ eşdeğer çapraz basınç çubuğu kesit alanı, $\theta$ çaprazın yatay ile yaptığı açı ve $L$ çapraz uzunluğudur.

Tipik bir tuğla dolgu duvarlı çerçeve panelinde dolgu duvarın eklediği rijitlik, boş çerçevenin rijitliğinin 5–10 katına ulaşabilir. Sonuç olarak:

Üst katlar: Boş çerçeve + dolgu duvar → çok rijit
Zemin kat: Yalnızca boş çerçeve → çok esnek

Bu rijitlik farkı zemin katta dramatik bir yumuşak kat yaratır; mühendis bundan habersiz olsa bile.

Çözüm: Derz Bırakarak Tasarım

Bu sorunu çözmenin en temiz yolu, dolgu duvarları çerçevelerle arasında izolasyon derzi bırakarak tasarlamaktır. Derz bırakıldığında dolgu duvar çerçeveden bağımsız hareket eder ve çerçeveye rijitlik katkısı yapamaz; hesap modeli ile gerçek davranış örtüşür.

Derz tasarımında dikkat edilmesi gerekenler:

Derz genişliği beklenen göreli kat ötelemesinden büyük olmalıdır.
Derz dolgusu esnek (köpük bant vb.), sert olmayan malzeme olmalıdır.
Köşe bölgelerinde hem yatay hem düşey derzler gereklidir.
Tesisat geçişlerinde derz boyunca rijit bağlantı yapılmamalıdır.

Uyarı

Dolgu duvarların yalnızca üst katlarda bulunduğu yapılar Türkiye’deki en yaygın ve tehlikeli yumuşak kat türünü barındırır. Bu sorun tasarım aşamasında görünmez çünkü mühendis dolgu duvarları modellemez. Çözüm: dolgu duvarları çerçeveden derz bırakarak inşa etmek.

İyileştirme ve Güçlendirme Stratejileri

Mevcut bir binada yumuşak kat tespit edildiğinde uygulanabilecek modern mühendislik çözümleri mevcuttur. Her çözümün farklı avantajları ve kısıtlamaları vardır.

A. Betonarme Perde Duvar Ekleme

Yumuşak kata yeni betonarme perde duvar eklenerek o katın yanal rijitliği artırılır; perde, zemin kat ile üst katlar arasındaki rijitlik farkını kapatır. Hem rijitliği hem dayanımı artıran bu yöntemin maliyeti nispeten düşüktür. Güçlendirme sonrası $\eta_{ki}$ ‘nin yeniden hesaplanarak 1.5 sınırının altına inildiği doğrulanmalıdır. Perdenin simetrik dağılım sağlanmadan eklenmesi burulma düzensizliği (A1) yaratabilir; mevcut temelin taşıma kapasitesi kontrol edilmelidir.

B. Çelik Çaprazlı Çerçeve

Özellikle zemin katın dükkan olarak kullanılması gerekiyorsa, görüş alanını kapatmayan çelik çerçeveler rijitliği artırmak için idealdir.

Merkezi çapraz çerçeve (CBF): X veya V şeklinde çelik çapraz, minimum alan kaybıyla maksimum rijitlik sağlar. Mevcut betonarme çerçeveye kimyasal ankraj ile bağlanır.
Dışmerkez çaprazlı çerçeve (EBF): Enerji bağlantı elemanı aracılığıyla hem rijitlik hem süneklik sağlar; dükkan girişini tamamen kapatmaz.

C. Sürtünmeli ve Viskoz Sönümleyiciler

Sismik enerjiyi ısıya dönüştürerek söndüren bu cihazlar, rijitliği doğrudan artırmak yerine enerji tüketimini destekler. Viskoz pistonly sönümleyiciler katlar arası çapraz konumda yerleştirilir; sürtünmeli sönümleyiciler ise belirli bir kuvvet eşiği aşıldığında çelik plakaların birbirine sürtünmesiyle çalışır. Mevcut binaya uygulaması nispeten kolaydır.

D. Mevcut Kolonların CFRP ile Sarılması

Yumuşak kattaki mevcut kolonların karbon fiber (CFRP) şeritlerle sarılması, kolonların kesme ve eğilme kapasitesini artırır. Rijitlik artışı sınırlı olsa da süneklik ve dayanım kapasitesi önemli ölçüde iyileşir.

Tablo 5 — Güçlendirme Strateji Seçim Kılavuzu

Hedef	Önerilen Yöntem
Rijitlik artışı (öncelikli)	Betonarme perde veya çelik çapraz
Dayanım artışı	Perde + CFRP sarma kombinasyonu
Süneklik artışı	CFRP sarma + sönümleyici
Minimum mimari müdahale	Dışmerkez çelik çapraz veya viskoz sönümleyici
Hız ve maliyet	Çelik çapraz (en pratik)

Bilinçli Tasarımda Yumuşak Kat: ETH HIT Binası

ETH Zürich Hönggerberg kampüsündeki HIT binası, yumuşak kat riskinin bilinçli mühendislikle nasıl yönetilebileceğinin en iyi örneğidir. Binanın bir bölümünde salon yüksekliği iki kat yüksekliğine denk gelmektedir. Geometrik olarak yumuşak kat benzeri bir konfigürasyon mevcuttur; ancak bu yapıyı tasarlayan mühendisler bunu bilerek yaptı ve gerekli önlemleri aldı.

Yumuşak kat oluşturmak yasak değil — farkında olmadan yapmak tehlikeli.

İyi bir mühendislik bürosu, yumuşak kat içeren bir tasarımı şu adımlarla güvenli hale getirebilir:

Rijitlik farkını doğru hesapla ve belgele.
Doğrusal olmayan analiz yöntemini kullan.
Yumuşak kattaki kolonları kapasite tasarımı prensibiyle boyutlandır.
Ek rijitlik ve/veya sönümleme sistemi ekle.
Performans değerlendirmesiyle güvenliği doğrula.

Deneyimsiz bir mühendis için bu tarz konfigürasyonlardan kaçınmak, bilinçli baş etmekten çok daha güvenlidir.

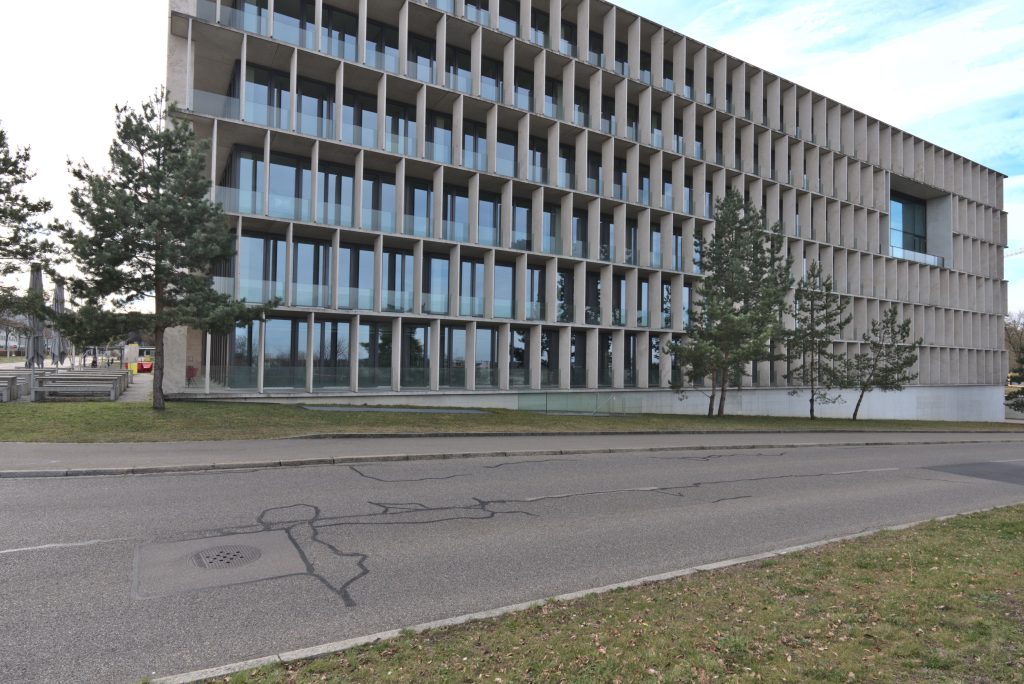

ETH Zürich HIT Binası dış görünümü: zemin katta iki katlı salonlu yapısal sistem örneği — Görsel 3 — ETH Zürich HIT Binası dış görünümü; iki kat yüksekliğinde salonlu yapısal örnek. robert, CC BY-NC-ND 4.0, made-by-architects.com

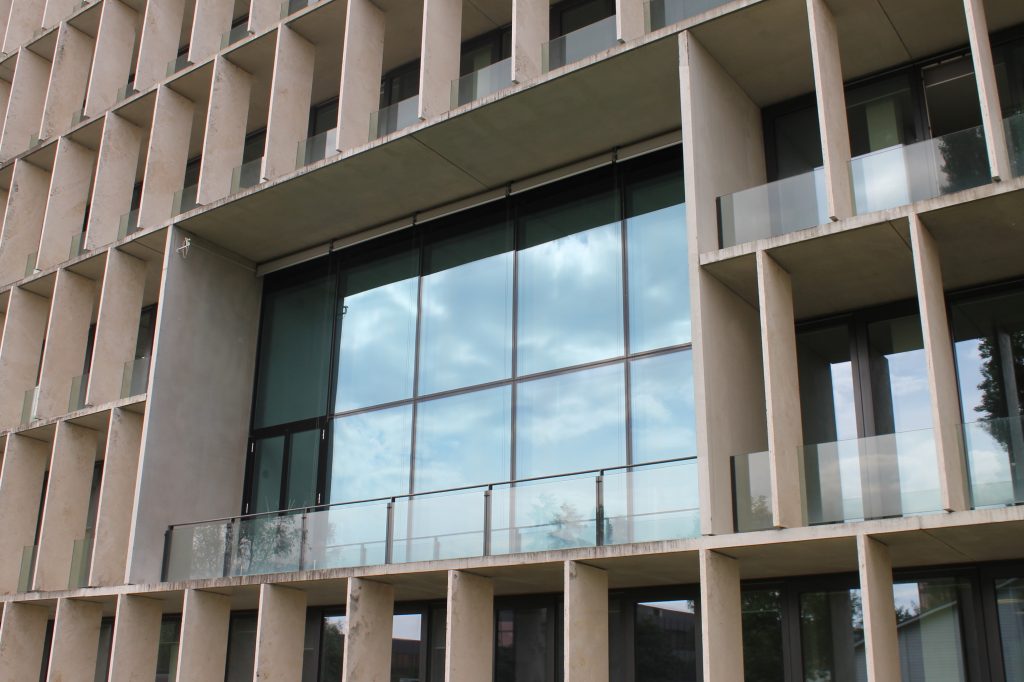

ETH Zürich HIT Binası iç salon görünümü: iki kat yüksekliğinde geniş mekân — Görsel 4 — ETH Zürich HIT Binası iç salon görünümü; iki kat yüksekliğinde mekân. AndreasW, CC BY-NC-ND 4.0, made-by-architects.com

Gerçek Vakalar: Türkiye’den Örnekler

1999 Kocaeli ve Düzce Depremleri

1999 depremleri sonrası yapılan hasarlı bina incelemeleri, zemin katta ticari alan bulunan betonarme binaların göçme oranının diğer binalara göre çok daha yüksek olduğunu ortaya koydu. Zemin kat düzensizliği (yumuşak kat + zayıf kat kombinasyonu), hasar sebepleri arasında en sık görülen mekanizmalar arasında yer aldı.

Gölcük ve Adapazarı’nda, zemin katı tamamen açık kolon sistemiyle inşa edilmiş ve üst katlarında dolgu duvarlar bulunan çok sayıda yapı, klasik “pancake” göçme biçimiyle tamamen yıkıldı. Bu binalarda kat içi rijitlik farkının 5–8 katı aştığı tahmin edilmektedir.

2023 Kahramanmaraş Deprem Dizisi

6 Şubat 2023 deprem dizisi sonrası saha incelemeleri, zemin kat dükkânlı binaların diğer binalara kıyasla çok daha yüksek göçme oranı sergilediğini ortaya koydu. Özellikle Hatay ve Antakya’da 1990’lı yıllarda inşa edilmiş, zemin katı ticari olarak kullanılan betonarme binaların büyük bölümü pancake göçmesi yaşadı.

Saha gözlemlerinde dikkat çekici bir husus: Aynı sokak üzerinde zemin katı açık olan binalar göçerken, zemin katında da dolgu duvar veya perde bulunan binalar hasar görmeden ayakta kaldı.

Sonuç

Yumuşak kat düzensizliği, Türkiye’deki yapı stoğunun en yaygın ve en yıkıcı sorunlarından biridir. “Zemin katta dükkan açalım” kararının arkasındaki mimari mantık anlaşılabilir; ancak bu kararın yapısal bedelini doğru hesaplamamak, depremlerde binlerce insanın hayatına mal olmuştur.

Yumuşak kat, yanal rijitliğin katlar arasında ani düşmesiyle oluşur; zayıf kattan (B3) farklı bir kavramdır.
Üç oluşum mekanizması vardır: yüksek tavanlı zemin kat, eksik kolon/perde ve dolgu duvar süreksizliği.
Rijitlik $h$ ile azalır — 1 metre kat yüksekliği farkı rijitliği 2.3 kat, 2 metre fark ise 4.6 kat değiştirebilir.
Dolgu duvar yumuşak katı, Türkiye’nin en yaygın ve en az fark edilen tehlikesidir. Çözüm derz bırakarak tasarımdan geçer.
TBDY 2018 $\eta_{ki}$ formülündeki kat yüksekliği normalizasyonu bazı durumlarda tehlikeyi maskeleyebilir; ek rijitlik kontrolü yapılmalıdır.
Güçlendirme stratejisi hedefe göre seçilmelidir: perde (rijitlik+dayanım), çelik çapraz (rijitlik+mimari esneklik), CFRP sarma (süneklik+dayanım).
Bilinçli tasarım yumuşak katı güvenli hale getirebilir; farkında olmadan yapmak ölümlüdür.
