Puzolanik Reaksiyon Nedir?

İki toz birbirinden bağımsız görünür. Biri portland çimentosu hidratasyonunun artığı olan kalsiyum hidroksit, diğeri bir fabrika bacasından toplanan uçucu kül ya da fırında pişirilmiş kaolinit. Birleştiklerinde ise bambaşka bir şey olur.

Bu reaksiyon, yüzyıllardır gözlemlenmiştir. Nasıl gerçekleştiği ise ancak son yıllarda, pikosaniye çözünürlüklü moleküler simülasyonlar ve nükleer manyetik rezonans spektroskopisi aracılığıyla atom düzeyinde ortaya konabilmiştir.

Bu yazıda puzolanik ikincil reaksiyonun —gerçekte nasıl başladığı, jel kimyasını nasıl dönüştürdüğü ve betonun en zayıf noktası olan arayüzey geçiş bölgesini nasıl yeniden yazdığı— ele alınmaktadır.

---

Moleküler Dinamik Simülasyonları: Atom Boyutunda İlk Adım

Puzolanik reaksiyonun makroskobik gözlemlerinin çok ötesine geçen en çarpıcı bulgular, moleküler dinamik (MD) simülasyonları ile elde edilmektedir. Langmuir gibi prestijli dergilerde yayımlanan çalışmalar, özellikle metakaolin (MK) ile kalsiyum hidroksit ($\text{Ca(OH)}_2$, kısaca CH) arasındaki etkileşimi pikosaniye seviyesinde modelleyerek bu reaksiyonun gerçek mekanizmasını gün yüzüne çıkarmıştır.[1][1]Abdolhosseini Qomi, M. J. ve diğerleri (2014). Combinatorial molecular optimization of cement hydrates. Nature Communications, 5, 4960. Kaynağa Git

Su Tek Başına Yetersizdir

MD simülasyonlarının ortaya koyduğu ilk şaşırtıcı bulgu şudur: Su molekülleri, metakaolinin yoğun amorf ağ yapısına tek başına nüfuz edememektedir. Suyun MK yapısına girişi, ancak aracı iyonlar devreye girdiğinde mümkün hale gelir.

CH’ın yüksek pH’lı suda iyonize olmasıyla açığa çıkan $\text{Ca}^{2+}$ ve $\text{OH}^-$ iyonları sisteme dâhil olduğunda işin seyri tamamen değişir. Bu iyonlar, amorf MK matrisiyle olağanüstü güçlü elektrostatik ve kimyasal etkileşimlere girerler.

”Sondajlama” Mekanizması

İyonlar, adeta bir matkap gibi davranır: MK yapısının içine derinlemesine nüfuz eder ve alüminosilikat ağındaki belirli kritik bağları parçalarlar. Simülasyonlar bu süreci şöyle tanımlar — “drilling and penetration” (delme ve nüfuz etme).[1][1]Abdolhosseini Qomi, M. J. ve diğerleri (2014). Combinatorial molecular optimization of cement hydrates. Nature Communications, 5, 4960. Kaynağa Git

MK’nin yapısal bütünlüğü bu iyon bombardımanıyla kısmen tahrip edildikten sonra su moleküllerine geçiş yolu açılır. Kalsiyum iyonlarının MK içindeki oksijenlerle birleşmesi ve yapının yeniden düzenlenmesi sonucunda ortaya çıkan bu kompleks yapı, betonun mikroskobik dayanımından sorumlu olan kalsiyum alüminosilikat hidrat (C-A-S-H) jelinin moleküler öncüsü (precursor) olarak kabul edilmektedir.[1][1]Abdolhosseini Qomi, M. J. ve diğerleri (2014). Combinatorial molecular optimization of cement hydrates. Nature Communications, 5, 4960. Kaynağa Git

---

C-S-H Jelinin Stokiyometrik Evrimi: Ca/Si Oranının Düşüşü

Puzolanik reaksiyonun nanoyapı üzerindeki en kritik etkisi, C-S-H jelinin kalsiyum/silisyum (Ca/Si) moleküler oranında yaşanan dramatik değişimdir.

Saf portland çimentosunun birincil hidratasyonunda oluşan standart C-S-H jelinin Ca/Si oranı, ortalama ~1,7 düzeyindedir.[3][3]Richardson, I. G. (2004). Tobermorite/jennite- and tobermorite/calcium hydroxide-based models for the structure of C-S-H: applicability to hardened pastes of tricalcium silicate, β-dicalcium silicate, Portland cement, and blends of Portland cement with blast-furnace slag, metakaolin, or silica fume. Cement and Concrete Research, 34(9), 1733–1777. Kaynağa Git [4][4]Mehta, P. K. ve Monteiro, P. J. M. (2014). Concrete: Microstructure, Properties and Materials (4th ed.). McGraw-Hill Education, New York. Sisteme puzolanik katkı eklendiğinde iki mekanizma eş zamanlı devreye girer:

1. Kalsiyum havuzu azalır: Mevcut CH, puzolanik reaksiyon tarafından sürekli tüketilir; yeni kalsiyum üretilmez.
2. Silika arzı patlar: Amorf puzolanik yapıdan sisteme aşırı miktarda reaktif $\text{SiO}_2$ enjekte edilir.

Bu çift etkinin sonucunda, yeni sentezlenen ikincil C-S-H jellerinin Ca/Si oranı hızla düşer. Yüksek oranda puzolan kullanılan sistemlerde bu oran 1,5’ten 0,8 seviyelerine kadar inebilmektedir.[3][3]Richardson, I. G. (2004). Tobermorite/jennite- and tobermorite/calcium hydroxide-based models for the structure of C-S-H: applicability to hardened pastes of tricalcium silicate, β-dicalcium silicate, Portland cement, and blends of Portland cement with blast-furnace slag, metakaolin, or silica fume. Cement and Concrete Research, 34(9), 1733–1777. Kaynağa Git

Jennit’ten Tobermorit’e: Bir Yapısal Evrim

Termodinamik katı-çözelti modellerine göre Ca/Si oranındaki bu düşüş, jel morfolojisini köklü biçimde değiştirir:

Ca/Si Oranı	Jel Yapısı	Morfoloji
~1,7 (saf OPC)	Jennit benzeri	Düzensiz, kısa silikat zincirleri
~0,8–1,2 (puzolan katkılı)	Tobermorit benzeri	Uzun, düzenli kristal zincirleri

Tobermorit benzeri yapılar, daha kompakt bir bazal boşluk mesafesi (basal spacing) ile karakterize edilir. XRD analizlerinde kalsiyum içeriği azaldıkça mineralin bazal boşluk mesafesinin 13,3 Å’dan 10,0 Å’a kadar büzüştüğü gözlemlenmiştir.[3][3]Richardson, I. G. (2004). Tobermorite/jennite- and tobermorite/calcium hydroxide-based models for the structure of C-S-H: applicability to hardened pastes of tricalcium silicate, β-dicalcium silicate, Portland cement, and blends of Portland cement with blast-furnace slag, metakaolin, or silica fume. Cement and Concrete Research, 34(9), 1733–1777. Kaynağa Git

---

Alüminyumun Rolü: C-S-H’dan C-A-S-H’a

Metakaolin, uçucu kül ve yüksek fırın cürufu gibi yüksek $\text{Al}_2\text{O}_3$ içeren puzolanların davranışı, jel kimyasını bir adım daha öteye taşır.

Alkali ortamda çözünerek serbest kalan $\text{Al}^{3+}$ iyonları, uzayan silikat zincirlerinin merkezine sızar. Tetrahedral yapılardaki köprü noktalarında (bridging tetrahedra) silisyum atomlarının yerini alüminyum atomları alır.

$$\underbrace{\text{C-S-H}}_{\text{Ca/Si} \approx 1.7} + \text{Al}^{3+} \;\xrightarrow{\text{isomorf yer değiştirme}}\; \underbrace{\text{C-A-S-H}}_{\text{Ca/(Si+Al)} < 1.0}$$

Literatürde eşyapılı yer değiştirme (isomorphous substitution) olarak bilinen bu kimyasal modifikasyon[2][2]Andersen, M. D., Jakobsen, H. J. ve Skibsted, J. (2003). Incorporation of aluminum in the calcium silicate hydrate (C-S-H) of hydrated Portland cements. Inorganic Chemistry, 42(7), 2280–2287., yapının adını Kalsiyum Silikat Hidrat’tan (C-S-H), Kalsiyum Alüminosilikat Hidrat’a (C-A-S-H) dönüştürür.

Bu dönüşüm salt bir isimlendirme değişikliği değildir. C-A-S-H’ın oluşumu:

• Betonun klorür bağlama kapasitesini dramatik biçimde artırır (Friedel tuzu sentezi için öncül)
• Matrisin termodinamik stabilitesini yükseltir
• İyon geçirgenliğini düşürür

Alüminyanın bu merkezi rolü, metakaolin ve uçucu külün saf silis dumanına kıyasla deniz ortamında ve klorür agresifliğine maruz yapılarda neden ayrı bir üstünlük sergilediğini açıklar.

---

Arayüzey Geçiş Bölgesi (ITZ): Betonun En Zayıf Halkası

Betonun mekanik taşıma kapasitesi ve çevresel geçirimliliği, büyük ölçüde makroskobik agreganın (çakıl, kırmataş, kum) çimento pastasıyla buluştuğu mikroskobik temas yüzeyinin karakteristiğine bağlıdır.

Literatürde “Arayüzey Geçiş Bölgesi” (Interfacial Transition Zone — ITZ) olarak isimlendirilen bu sınır bölgesi, ortalama 10–50 mikrometre kalınlığında olup betonun hem gerilme kırılmalarının başladığı en zayıf fiziksel hattı hem de agresif iyonların içeriye sızdığı zayıf noktadır.[4][4]Mehta, P. K. ve Monteiro, P. J. M. (2014). Concrete: Microstructure, Properties and Materials (4th ed.). McGraw-Hill Education, New York.[5][5]Scrivener, K., Snellings, R. ve Lothenbach, B. (Eds.) (2016). A Practical Guide to Microstructural Analysis of Cementitious Materials. CRC Press, Boca Raton.

Geleneksel Sistemlerde ITZ Zayıflığı: “Duvar Etkisi”

Geleneksel portland çimentosu betonlarında ITZ’nin bu denli zayıf olmasının temel nedeni, taze beton dökümü sırasında ortaya çıkan “duvar etkisi” ve su kusmasıdır.

Çimento taneciklerinden çok daha iri olan agrega yüzeyleri, çimentonun homojen dağılımını engeller ve bu arayüzeyde yerel bir su birikmesine (yüksek yerel su/çimento oranı) neden olur.[4][4]Mehta, P. K. ve Monteiro, P. J. M. (2014). Concrete: Microstructure, Properties and Materials (4th ed.). McGraw-Hill Education, New York. Bu yüksek su konsantrasyonu; birincil hidratasyon esnasında ITZ bölgesinde:

• Son derece iri, yönlenmiş hekzagonal $\text{Ca(OH)}_2$ kristalleri oluşturur
• Yoğun makro-boşluk ve mikro-çatlak bölgeleri yaratır

Sonuç: agreganın çevresinde, çimento pastasından 2–3 kat daha geçirimli ve zayıf bir kabuk katmanı.

Puzolanik Katkıların ITZ’yi Yeniden Yazması

Sisteme puzolanik katkıların dâhil edilmesi, bu zayıf halkanın kaderini iki eşzamanlı sinerjik mekanizma üzerinden radikal biçimde değiştirir:

Fiziksel Paketleme (Micro-filler Effect)

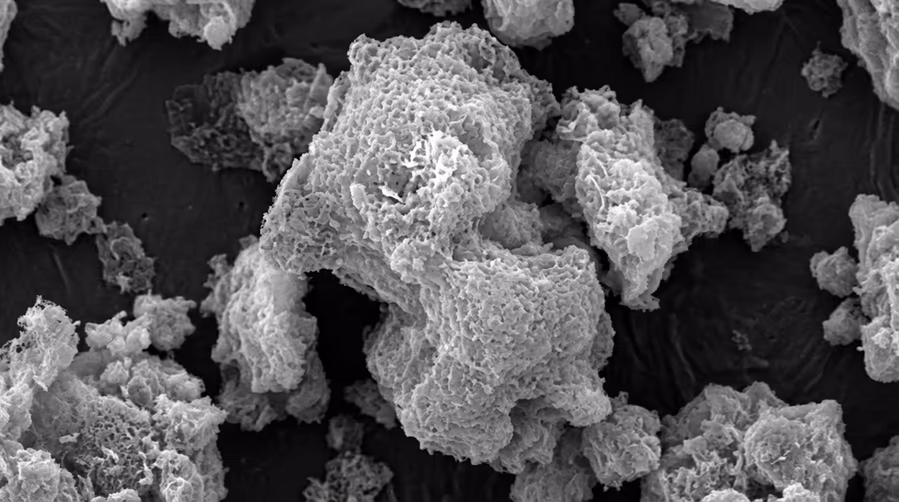

Silis dumanı gibi ultra ince puzolanlar, agreganın ve klinker taneciklerinin oluşturduğu boşluk iskeletine fiziksel olarak sızar. Yalnızca hacimsel boşlukları doldurmakla kalmaz; muazzam özgül yüzey alanlarıyla hidratasyon ürünleri için binlerce yeni çekirdeklenme noktası yaratır. Suyun toplanmasını engelleyerek “duvar etkisini” bypass eder; partiküller arası mesafe küçüldüğünden daha yoğun bir paketleme konfigürasyonu (packing) sağlar.

Kimyasal Puzolanik Etki: CH Kristallerini Hedef Almak

Fiziksel doldurma tek başına yeterli değildir. Puzolanik reaksiyon, suyun fazla olduğu ITZ bölgesindeki büyük ve kırılgan $\text{Ca(OH)}_2$ kristallerini kimyasal hedef olarak seçer. Puzolanlar bu kireç yığınlarını tüketir ve yerlerine agrega yüzeyine moleküler düzeyde kenetlenen kompakt, lifli C-S-H ve C-A-S-H jelleri inşa eder.

---

SEM ve Nano-İndentasyon Kanıtları

Bu dönüşümün etkinliği, ileri spektroskopik ve nanomekanik testlerle defalarca doğrulanmıştır.

Taramalı Elektron Mikroskobu (SEM) görüntülerinde:

• Saf portland çimentolu numunelerde ITZ boyunca derin çatlaklar, büyük CH kristalleri ve gözenekli bölgeler açıkça gözlemlenir.[5][5]Scrivener, K., Snellings, R. ve Lothenbach, B. (Eds.) (2016). A Practical Guide to Microstructural Analysis of Cementitious Materials. CRC Press, Boca Raton.
• %20 ve üzeri puzolan içeren betonlarda agreganın etrafındaki zayıf ITZ katmanı neredeyse yok olur.

Nano-indentasyon (nano-sertlik) ölçümlerinde:

• Puzolan katkılı sistemlerde ITZ boyunca sertlik değerlerinin agrega yüzeyinden uzaklaşıldıkça düşen gradyanının çok daha yavaş geliştiği, yani ITZ’nin “geçiş sertliğinin” homojenleştiği saptanmıştır.[5][5]Scrivener, K., Snellings, R. ve Lothenbach, B. (Eds.) (2016). A Practical Guide to Microstructural Analysis of Cementitious Materials. CRC Press, Boca Raton.

Özellikle uçucu kül sistemlerinde reaksiyona kısmen girmiş veya hiç girmemiş kül taneciklerinin, mikroyapı içinde minyatür ve çok sert mikro-agregalar olarak davranarak matrisin yük aktarma kapasitesini (stress transfer capacity) desteklediği de gözlemlenmiştir.

---

Sonuç

Puzolanik reaksiyon, yalnızca “kireç tüketimi” olarak tanımlanamayacak kadar derin bir kimyasal süreçtir.

Atomik düzeyde bakıldığında: $\text{Ca}^{2+}$ ve $\text{OH}^-$ iyonları amorf puzolan yapısını sondajlar → C-S-H jelinin Ca/Si oranı düşer → silikat zincirleri uzar ve tobermorit benzeri kompakt bir nanoyapıya evrilir → alüminyum içeren puzolanlar bu jeli C-A-S-H’a dönüştürerek klorür bağlama kapasitesini artırır → ITZ’deki kırılgan CH kristalleri tüketilir, agrega yüzeyine kenetlenen yoğun jel yapısı betonun en zayıf halkasını güçlendirir.

Bu mekanizmalar birlikte; betonun sülfat, klorür ve termal yükler karşısındaki davranışını — yani dürabilite eksenindeki tüm kırılganlıklarını — temelden yeniden şekillendirir.
