Fay Türleri Nedir? (Normal, Ters, Doğrultu Atımlı)

Himalayalar, Doğu Afrika Rift Vadisi ve San Andreas Fayı: üç tamamen farklı peyzaj, üç tamamen farklı fay türünün ürünü. Himalayalar’ı yükselten sıkışma kuvvetleri Doğu Afrika’yı yaran gerilmeGerilmeBir kesite etkiyen iç kuvvetin, kesit alanına bölünmesiyle elde edilen, malzemenin iç direncini ifade eden temel mukavemet büyüklüğü. kuvvetlerinin tam tersidir. San Andreas ise her ikisinden de ayrılır: kıtaları dikey olarak değil, yatay olarak kaydırır.

Bu farklılıklar rastlantı değil; yerkabuğuna etki eden kuvvetin yönünün doğrudan bir yansımasıdır. Fay türünü anlamak, hem geçmiş depremleri yorumlamak hem de gelecekteki sismik tehlikeyi tahmin etmek için zorunlu bir çerçevedir.

Fay Hatlarının Türleri

Faylar, kayma yönüne ve uygulanan kuvvetin niteliğine göre sınıflandırılır. Temel sınıflandırma sistemi eğim-atımlı (dip-slip) ve doğrultu-atımlı (strike-slip) şeklindedir; bunlara eğik atımlı (oblique-slip) faylar da eklenir.

Tablo 1 - Table 1 - Fay Türleri, Hareket Mekanizması ve Küresel Örnekler

Fay Türü	Hareket	Tipik Levha Sınırı	Dünya Örneği
Normal Fay	Tavan bloğu aşağı iner (gerilme)	Iraksak sınır	Doğu Afrika Rift Vadisi
Ters Fay	Tavan bloğu yukarı çıkar (sıkışma)	Yakınsak sınır	Rocky Dağları (ABD)
Bindirme Fayı	Ters fayın özel hâli; eğim < 45°	Yakınsak sınır (dağ kuşakları)	Himalayalar, Alpler
Doğrultu Atımlı Fay	Yatay kayma; düşey hareket minimumdur	Transform sınır	San Andreas Fayı, KAFZ
Eğik Atımlı Fay	Hem düşey hem yatay bileşen	Karma gerilme alanları	Palu-Elazığ segmenti

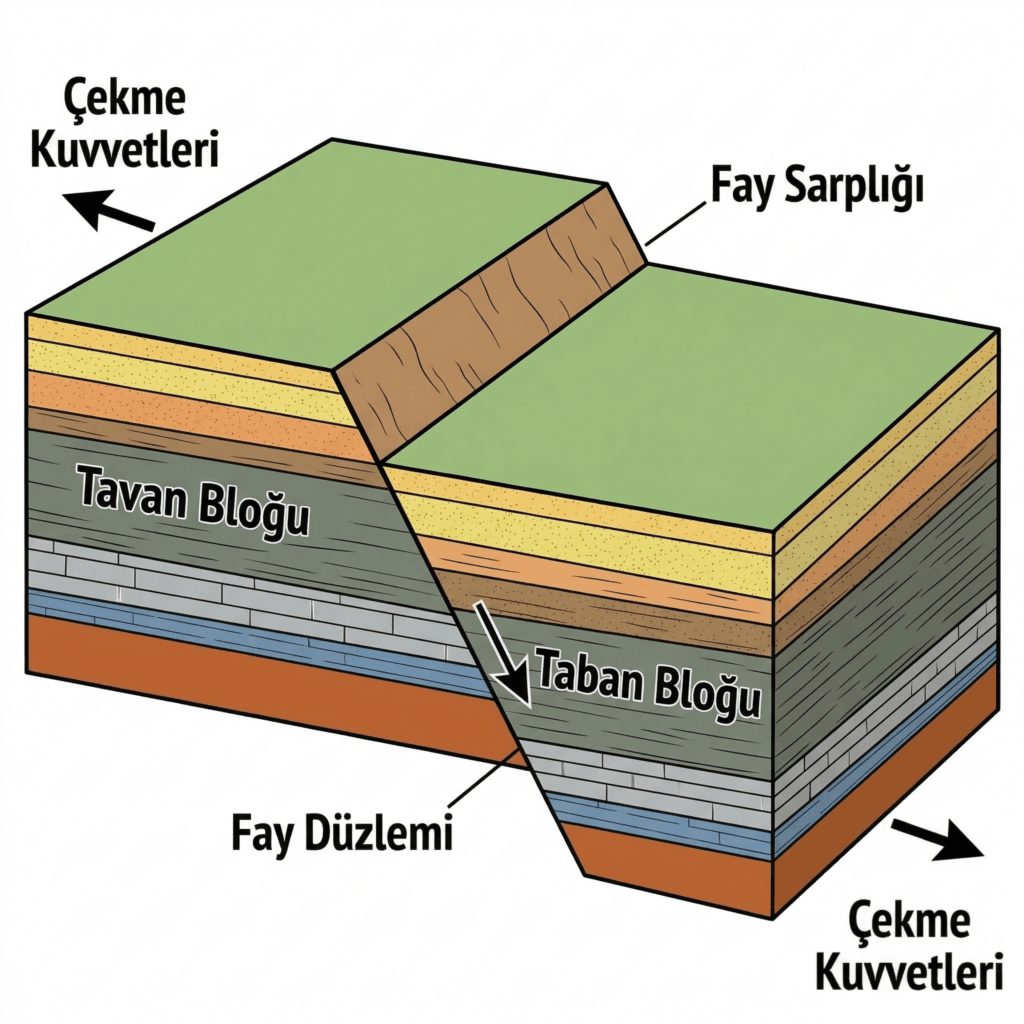

Normal Faylar

Normal faylar, kabuk gerilmesi sırasında oluşur. Tavan bloğu, yer çekiminin de etkisiyle taban bloğuna göre aşağı doğru kayar. Kabuk inceldikçe dikine uzanan vadiler ve kaya taraçaları oluşur. Doğu Afrika Rift Vadisi, bu tip faylanmanın en spektaküler örneğidir.

Batı Anadolu’daki graben sistemleri de normal faylanmanın ürünüdür. İzmir, Aydın ve Denizli’deki alüvyal ovalar (Gediz ve Büyük Menderes grabenleri), doğu-batı uzanımlı normal faylar tarafından denetlenmektedir. Normal faylar yüzey faylanması oluşturma eğiliminde olup fay yakınındaki yapılar için ciddi bir risk faktörü oluşturur.

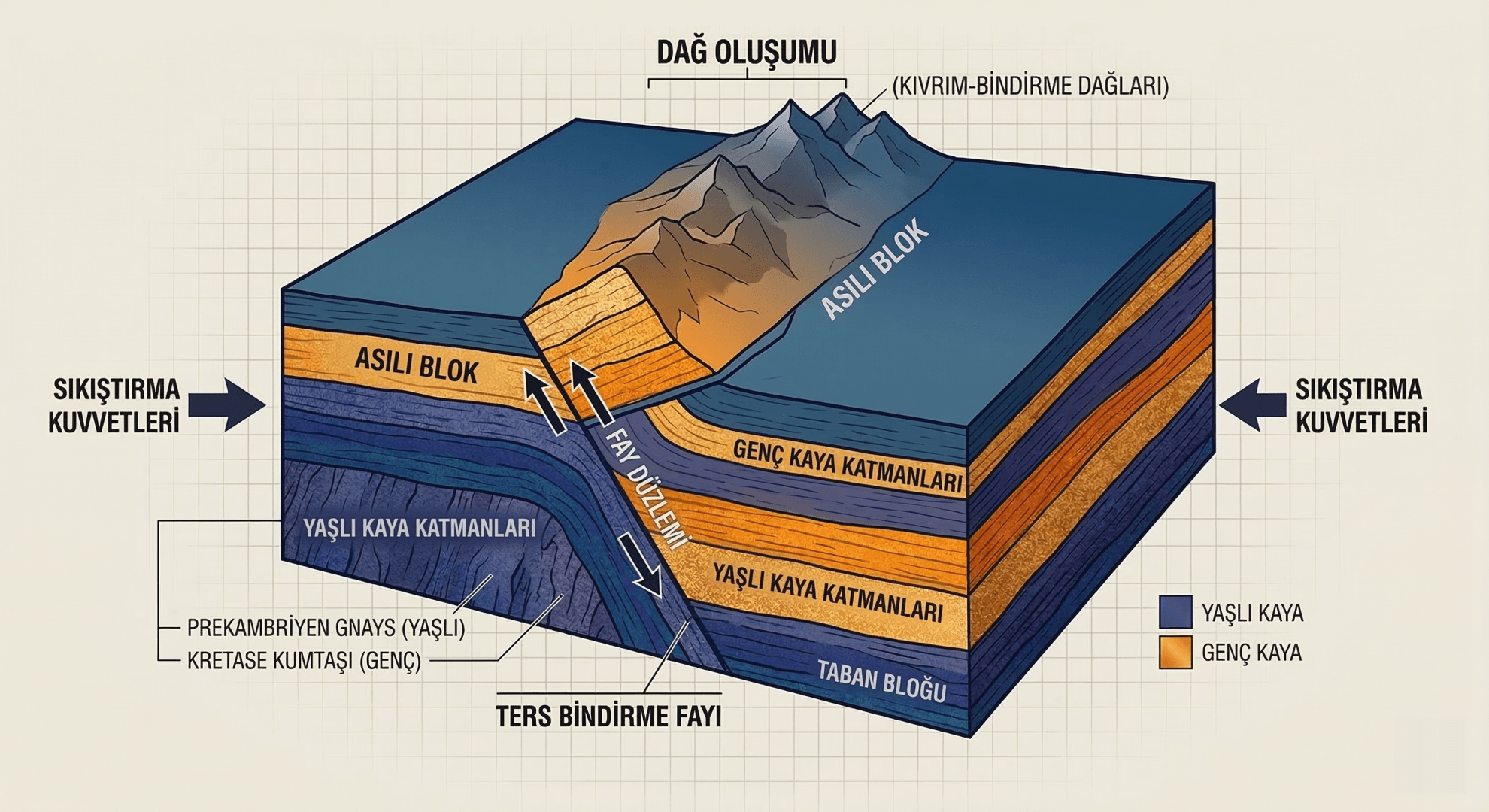

Ters Faylar ve Bindirme Fayları

Sıkışma kuvvetleri altında gelişen ters faylar, tavan bloğunun yukarıya çıkmasıyla tanımlanır. Kabuk kalınlaşır, dağ sıraları yükselir. Fayın eğimi 45°‘nin altına düştüğünde özel bir alt tür olan bindirme fayıBindirme FayıEğimi çok düşük (genellikle 30 dereceden az) olan, tavan bloğunun taban bloğu üzerine sıkışma kuvvetiyle bindiği özel bir ters fay türü. oluşur. Bu faylarda çok daha büyük yatay mesafeler katedilir ve yaşlı kaya kitleleri genç formasyonların üzerine itilir.

Himalaya Dağları’nın yükselmesi, Hint-Avrasya levhası çarpışmasının tetiklediği dev bindirme fayları tarafından gerçekleştirilmiştir. 2015 Nepal depremi (M__w 7.8), bu sistemin ne denli aktif olduğunu ortaya koymuştur. Ters faylarda tavan bloğundaki zemin hareketi, taban bloğundakinden belirgin şekilde daha yüksektir; bu asılı duvar etkisiAsılı Duvar EtkisiEğimli bir fayda, tavan bloğu (asılı duvar) tarafında kalan bölgelerin, aynı uzaklıktaki taban bloğu tarafına göre genellikle daha şiddetli yer hareketine maruz kalması olayı. (hanging wall effect) olarak bilinir ve mühendislik tasarımında ayrıca hesaba katılmalıdır.

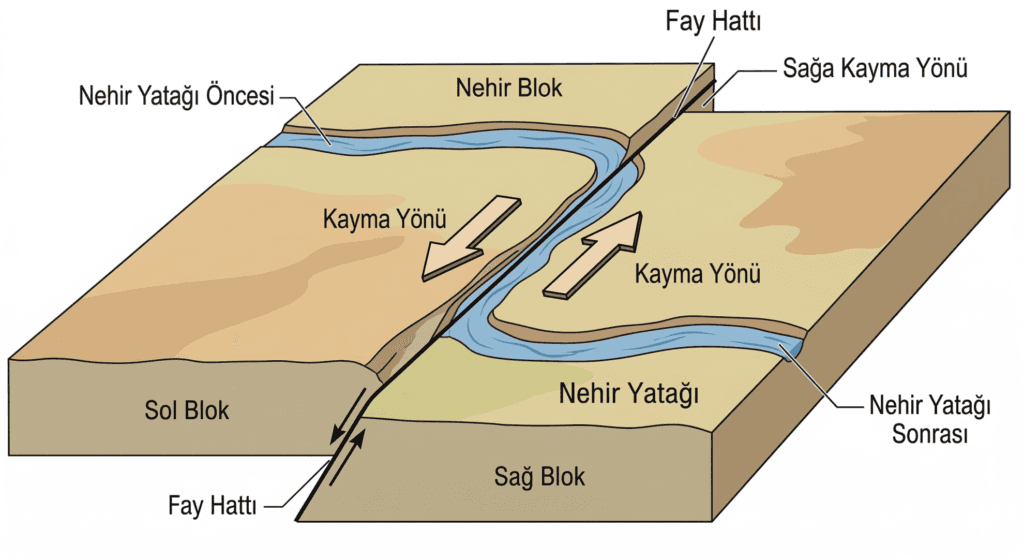

Doğrultu Atımlı Faylar

Doğrultu atımlı faylarda kaya blokları birbirinin yanından yatay olarak kayar; düşey yer değiştirmeDeplasmanBir yapı noktasının, yük etkisi altında ilk konumuna göre yaptığı yer değiştirme; yapısal analizin temel çıktılarından biri. önemsizdir. Hareket yönüne göre sağ yanal (dextral) veya sol yanal (sinistral) olarak adlandırılır: bir gözlemci fay üzerinde dururken karşı blok sağa hareket ediyorsa sağ yanal, sola hareket ediyorsa sol yanal faydır.

Kuzey Anadolu Fay ZonuFay ZonuTek bir fay düzlemi yerine, birbirine yakın paralel veya ilişkili birçok fay kolunu içeren, belirli bir genişliğe sahip kırık kuşağı. (KAF), yaklaşık 1200 km uzunluğuyla dünyanın en aktif sağ yanal doğrultu atımlı faylarından biridir. 17 Ağustos 1999 Gölcük (M__w 7.6) ve 12 Kasım 1999 Düzce (M__w 7.1) depremleri bu fay üzerinde üretilmiştir. Doğrultu atımlı faylar özellikle uzun doğrusal fay izleri, ofset akarsu yatakları ve yamuk sırtlar bırakır; bu morfolojik ipuçları fay haritalamada kritik veri sağlar.

Eğik Atımlı Faylar

Gerçek dünyada fay hareketleri çoğu zaman saf bir tür değildir. Hem yatay hem düşey bileşen içeren bileşik hareketler eğik atımlı fayı tanımlar. Bu tür özellikle karmaşık tektonik ortamlarda ve fay geometrisinin değiştiği segment geçişlerinde yaygındır. Doğu Anadolu Fayı’nın Palu-Elazığ segmenti, 6 Şubat 2023 depremiyle aktivite gösteren eğik atımlı davranışa iyi bir örnektir.

Aktif ve Pasif (Diri ve Ölü) Faylar

Fayların sismik tehlike açısından değerlendirilmesinde en kritik soru şudur: Fay hareket etmeye devam ediyor mu?

• Aktif (Diri) Fay: Holosen çağından (son ~11.700 yıl) bu yana hareket etmiş, gelecekte de deprem üretme potansiyeli taşıyan fay.
• Potansiyel Aktif FayAktif FayJeolojik olarak yakın bir geçmişte (genellikle son 11.000 yıl içinde) hareket etmiş ve gelecekte tekrar kırılma potansiyeli taşıyan fay.: Pleistosen’den (son ~2.6 milyon yıl) itibaren hareketlilik kanıtı bulunan fay; nükleer santral, baraj ve hastane gibi kritik yapılar için ayrıca değerlendirilen yapı.
• Asismik Creeping (SünmeSünmeSabit yük altında betonun zamanla artan şekil değiştirmesi.) Fay: Ani kırılma olmaksızın yavaş ve sürekli hareket eden fay; genellikle hissedilir deprem üretmez.
• Pasif (Ölü) Fay: Uzun jeolojik süreler boyunca hareketsiz kalmış; yerkabuğunda eski bir yapı olarak korunan fay.

Türkiye Diri Fay Haritası’na göre ülkemizde 485 diri fay ya da fay segmentiFay SegmentiUzun bir fay hattının, geometrik veya mekanik süreksizliklerle birbirinden ayrılan, genellikle tek bir depremde birlikte kırılan bağımsız bölümü. tespit edilmiştir. Bu fayların her biri en az M__w 5.5 büyüklüğünde deprem üretme kapasitesine sahiptir. [4][4]MTA (Maden Tetkik ve Arama Genel Müdürlüğü). (2012). Türkiye Diri Fay Haritası. Ankara: MTA Yayınları. Bu sayı, Türkiye’nin neden dünyanın en aktif sismik ülkelerinden biri olduğunu somut biçimde ortaya koyar.

Aktif fay tespitinde kullanılan başlıca yöntemler şunlardır: arazi haritalama, paleosismolojik hendek çalışmaları (trenching), jeomorfik analiz ve GPS/GNSS kayma hızı ölçümleri. Bu veriler bir araya getirildiğinde fayın son aktivite zamanı, tekrar aralığı ve olası büyüklüğü hakkında güvenilir tahminler üretilebilir.

Mühendislik Perspektifi

Depremin Kaynak Parametreleri

Kramer (1996), bir depremin tanımlanmasında fay kaynakKaynakİki çelik parçanın, ergiyen kaynak metaliyle kaynaşarak kalıcı ve tek parça haline getirilmesi işlemi. parametrelerinin belirleyici olduğunu vurgular. [1][1]Kramer, S.L. (1996). Geotechnical Earthquake Engineering. Prentice Hall, New Jersey. Bu parametreler fayın geometrisini (uzunluk, genişlik, eğim), kayma miktarı ve yönünü (rake), kırılma hızını ve deprem momentini kapsar:

$$M_0 = \mu \times A \times D$$

(μ: kayma modülü, A: kırılma alanı, D: ortalama yer değiştirme)

Deprem büyüklüğüDeprem BüyüklüğüBir depremin kaynağında açığa çıkan enerjiyi tanımlayan, logaritmik ölçekli, konumdan bağımsız tek bir sayısal büyüklük. ile fay kırılma uzunluğu arasındaki ampirik bağıntılar, olası en büyük depremi tahmin etmede kullanılır. [3][3]Wells, D.L. & Coppersmith, K.J. (1994). New empirical relationships among magnitude, rupture length, rupture width. Bulletin of the Seismological Society of America, 84(4), 974-1002.Kaynağa Git Bu bağıntılar, belirli uzunluktaki bir fay segmentinin üretebileceği maksimum M__w değerini yaklaşık olarak vermektedir: örneğin 100 km uzunluğundaki bir fay kırığıFay KırığıBir depreme yol açan ani kırılmanın, fay düzlemi boyunca gerçekleştiği ve bazen yeryüzüne kadar ulaşarak kalıcı iz bırakabilen olay. yaklaşık M__w 7.0–7.3 büyüklüğünde bir depremle ilişkilendirilir.

Fay Yakınlığı ve Yer Hareketi

Faya olan mesafe, tasarım yer hareketi şiddetini doğrudan etkiler. Özellikle yakın alan (< ~20 km) bölgesinde birkaç özgün etki gözlemlenir:

• Yönelim etkisiYönelim EtkisiBir fay kırılmasının, gözlemciye doğru ilerlemesi durumunda, sismik dalgaların o gözlemci konumunda üst üste binerek kısa süreli ama çok yüksek genlikli bir hız darbesi oluşturması olayı. (directivity): Kırılma fay boyunca yayılırken kırılma yönünde enerji yoğunlaşır; bu bölgedeki yapılar çok daha yüksek yer hızı darbelerine maruz kalır.
• Asılı duvar etkisi: Ters faylarda tavan bloğundaki zemin hareketi, taban bloğundakinden belirgin şekilde daha büyüktür.
• Hız darbesi (velocity pulse): Faya yakın bölgelerde uzun periyotlu yüksek genlikli hız darbeleri kaydedilir; bu darbeler uzun periyotlu yapılar için ciddi risk oluşturur.

Yüzey Faylanması Riski

Büyük depremlerde (genellikle M__w ≥ 6.5) fay kırığı yüzeye ulaşabilir. Bu yüzey faylanması, üzerindeki yapılar için onarılamaz hasar demektir. Bu nedenle aktif fay hatları üzerine yapı inşası pek çok ülkede yasal olarak kısıtlanmıştır. Örneğin ABD’de Holosen’den bu yana hareket etmiş faylar üzerine bina inşası, Kaliforniya’da Alquist-Priolo Yasası ile yasaklanmıştır; bu düzenleme de aktif fay tespitinin ne denli kritik bir mühendislik ve planlama girdisi olduğunu göstermektedir.

Sonuç

Fay türü (normal, ters, bindirme ya da doğrultu atımlı) bir depremin kaynak mekanizmasını, yüzey hasar dağılımını ve mühendislik tasarımı açısından kritik yakın alan etkilerini belirler. Aktif-pasif fay ayrımı ise sismik tehlike değerlendirmesinin temel filtresini oluşturur: pasif bir fay tarihsel bir yapı kalıntısıyken, aktif bir fay potansiyel bir tehlikedir.

Bu seride bir sonraki yazı Türkiye’yi şekillendiren başlıca fay sistemlerini (Kuzey Anadolu, Doğu Anadolu ve Batı Anadolu) coğrafi, tarihsel ve mühendislik perspektiflerinden ele almaktadır.

Sıkça Sorulan Sorular

Başlıca fay türleri nelerdir?

Faylar temel olarak normal, ters, bindirme, doğrultu atımlı ve eğik atımlı faylar şeklinde sınıflandırılır. Sınıflandırma, fay düzleminin geometrisine ve iki kaya bloğunun birbirine göre düşey, yatay veya bileşik hareketine dayanır.

Normal fay ile ters fay arasındaki fark nedir?

Normal fayda gerilme etkisiyle tavan bloğu aşağı iner. Ters fayda sıkışma etkisiyle tavan bloğu yukarı çıkar; aralarındaki temel fark bu göreli düşey harekettir.

Doğrultu atımlı fay nasıl hareket eder?

Doğrultu atımlı fayda iki kaya bloğu, fay düzlemi boyunca baskın olarak yatay yönde birbirinin yanından kayar. Hareketin yönüne göre fay sağ yanal veya sol yanal olarak adlandırılır.

Sağ yanal ve sol yanal fay nasıl ayırt edilir?

Fayın karşı bloğuna bakıldığında karşı taraf sağa hareket ediyor görünüyorsa sağ yanal, sola hareket ediyor görünüyorsa sol yanal fay denir. Bu ayrım, göreli yatay hareket yönüne dayanır.

Fay türü oluşan depremin özelliklerini nasıl etkiler?

Fay türü, hareketin yönünü ve gerilme rejimini belirlediği için deprem dalgalarının ve yüzey deformasyonunun özelliklerini etkileyebilir. Ancak büyüklük ve hasar yalnızca fay türüne değil, kırılan alan, kayma, derinlik, zemin ve yapı koşullarına da bağlıdır.
