Büyük bir deprem meydana geldiğinde, açığa çıkan enerji dalga biçiminde tüm dünya genelinde yayılır ve dünyanın farklı noktalarındaki sismograflar tarafından kaydedilebilir. Bu dalgalar, kat ettikleri malzemelerin fiziksel özelliklerine göre hız, yön ve genlikGenlikTitreşen bir sistemin denge konumundan yaptığı en büyük yer değiştirme, hız veya ivme değeri. değişimi gösterirler. Sismik dalgaların temel olarak iki büyük aileden oluştuğunu söyleyebiliriz: cisim dalgaları (body waves) ve yüzey dalgaları (surface waves).

Sismik Dalgalar

Cisim Dalgaları

Cisim dalgaları, adlarından da anlaşılacağı üzere, dünyanın iç tabakalarından geçerek ilerleyebilen dalgalardır. Sismolojide çok özel bir öneme sahip olan bu dalgalar iki türe ayrılır.

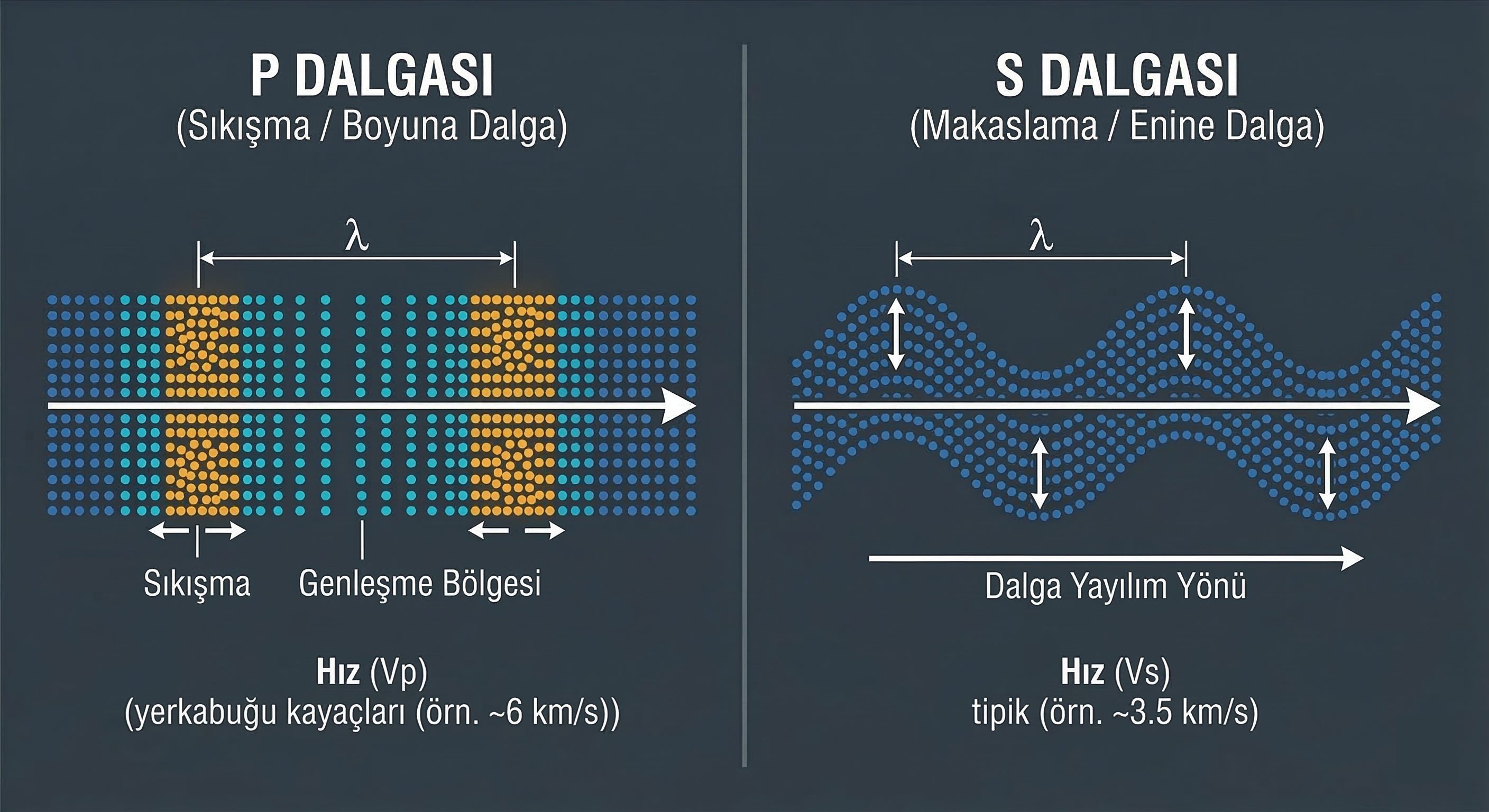

Cisim dalgaları (P-dalgası ve S-dalgası) şeması
Görsel 1 - Figure 1 - Cisim dalgaları: P-dalgası (sıkışma) ve S-dalgası (kesme) parçacık hareketi şeması

P-Dalgaları (Birincil / Sıkıştırma Dalgaları)

P-dalgaları; birincil dalgalar, boyuna dalgalar ya da sıkıştırma dalgaları olarak da bilinir. Bu dalgaların temel özelliği, yayılma yönüne paralel bir parçacık hareketine yol açmalarıdır, tıpkı sesin havada ilerleme biçimine benzer şekilde malzeme içinde ardışık sıkışma ve genişleme bölgeleri oluştururlar.

Mühendislik açısından belirtmek gerekir ki P-dalgaları yalnızca katılar içinde değil, sıvılar içinde de yayılabilirler. Bu kritik özellik, dünyanın sıvı dış çekirdeğini tespit etmekte vazgeçilmez bir araç haline getirir. P-dalgaları diğer tüm sismik dalgalardan hızlı ilerler ve her depremde sismograflara ilk ulaşan dalgalar bunlardır. P-dalgası hızı, malzemenin yoğunluğuna ve elastik modüllerine bağlı olarak değişir.

S-Dalgaları (İkincil / Kayma Dalgaları)

S-dalgaları; ikincil dalgalar, enine dalgalar ya da kesme dalgaları olarak adlandırılır. P-dalgalarının aksine, parçacık hareketi yayılma yönüne dik gerçekleşir. Bu durum iki önemli sonuç doğurur.

İlk olarak, S-dalgaları kayma rijitliği olmayan sıvılar içinde yayılamazlar. İkinci olarak, S-dalgaları kendi içinde iki bileşene ayrılırlar:

  • SV-dalgaları: Parçacık hareketinin düşey düzlemde gerçekleştiği bileşen.

  • SHSınırlı Hasar Performans Düzeyi (SH)Taşıyıcı sistemde yalnızca hafif, kolayca onarılabilir düzeyde hasar oluşmasına izin veren, hasar sınırlandırma ile kontrollü hasar arasında konumlanan performans düzeyi.-dalgaları: Parçacık hareketinin yatay düzlemde gerçekleştiği bileşen.

Bu ayrım, özellikle zemin büyütmesi ve deprem tasarım spektrumlarının oluşturulmasında büyük pratik öneme sahiptir; çünkü zeminlerin kesme dalgası hızı (Vs), zemin sınıflandırmasının ve zemin büyütme analizlerinin temel parametresidir.

Yüzey Dalgaları (Surface Waves)

Cisim dalgaları dünyanın yüzeyi ve yüzey tabakaları ile etkileşime girdiğinde, yeni bir dalga türü ortaya çıkar: yüzey dalgaları. Bu dalgaların belirgin özelliği, derinlikle kabaca üstel biçimde azalan genliklerle, Dünyanın yüzeyi boyunca yayılmalarıdır.

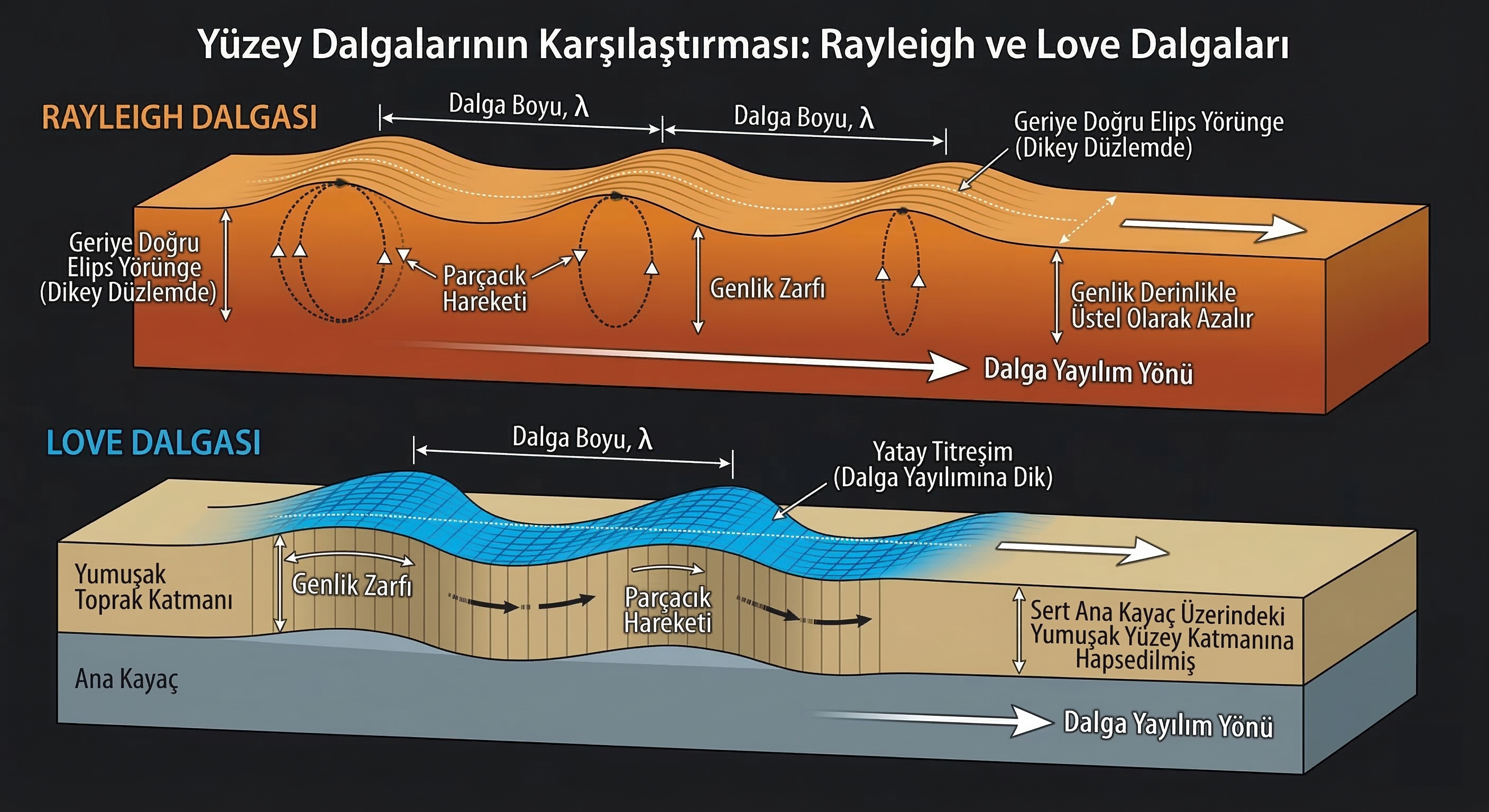

Yüzey dalgaları (Rayleigh ve Love dalgası) şeması
Görsel 2 - Figure 2 - Yüzey dalgaları: Rayleigh dalgası (eliptik hareket) ve Love dalgası (yatay kesme) şeması

Cisim dalgalarına kıyasla daha yavaş yayılan yüzey dalgaları, kaynakKaynakİki çelik parçanın, ergiyen kaynak metaliyle kaynaşarak kalıcı ve tek parça haline getirilmesi işlemi. noktasından uzaklaştıkça artan oranda baskın hale gelirler. Genel bir kural olarak şunu söyleyebiliriz: Bir istasyon, deprem kaynağından yerkabuğu kalınlığının yaklaşık iki katından daha uzakta yer alıyorsa, o noktada maksimum yer hareketi büyük olasılıkla cisim dalgalarından değil, yüzey dalgalarından kaynaklanıyordur. Bu durum, özellikle kentsel alanlarda uzak kaynaklı depremlerin yapılar üzerindeki etkisini değerlendirirken göz önünde bulundurulması gereken kritik bir noktadır.

Rayleigh Dalgaları

Rayleigh dalgaları, P ve SV cisim dalgalarının yeryüzüyle etkileşiminden türer. Bu dalgalarda parçacıklar, yayılma yönüyle aynı düzlemdeki eliptik bir yörüngede hareket ederler, yüzeye atılan bir taşın yaydığı halkalara benzer biçimde, hem dikey hem de yatay bileşenler içerirler.

Love Dalgaları

Love dalgaları, yumuşak yüzey tabakasının SH cisim dalgalarıyla etkileşiminden türer. Rayleigh dalgalarından farklı olarak dikey bileşenleri yoktur; parçacıklar yalnızca yatay düzlemde, yayılma yönüne dik olarak titreşirler. Herhangi bir yumuşak yüzey tabakasının varlığı Love dalgalarının oluşumu için zorunludur; bu nedenle Love dalgalarının gözlemlenmesi, dolaylı olarak yumuşak zemin katmanlarının varlığına işaret eder.

Sismik Dalga Yolları

Yerin iç yapısının karmaşık katmanlı düzeni, deprem dalgalarının düzgün çizgiler boyunca değil, kıvrımlı yollar izleyerek yayılmasına yol açar. Bunun temel nedeni, derinlikle birlikte genellikle artan dalga hızlarının dalgaları yüzeye doğru kırdırmasıdır (refraksiyon).

Sismik Dalgaların Mühendislik Uygulamalarındaki Önemi

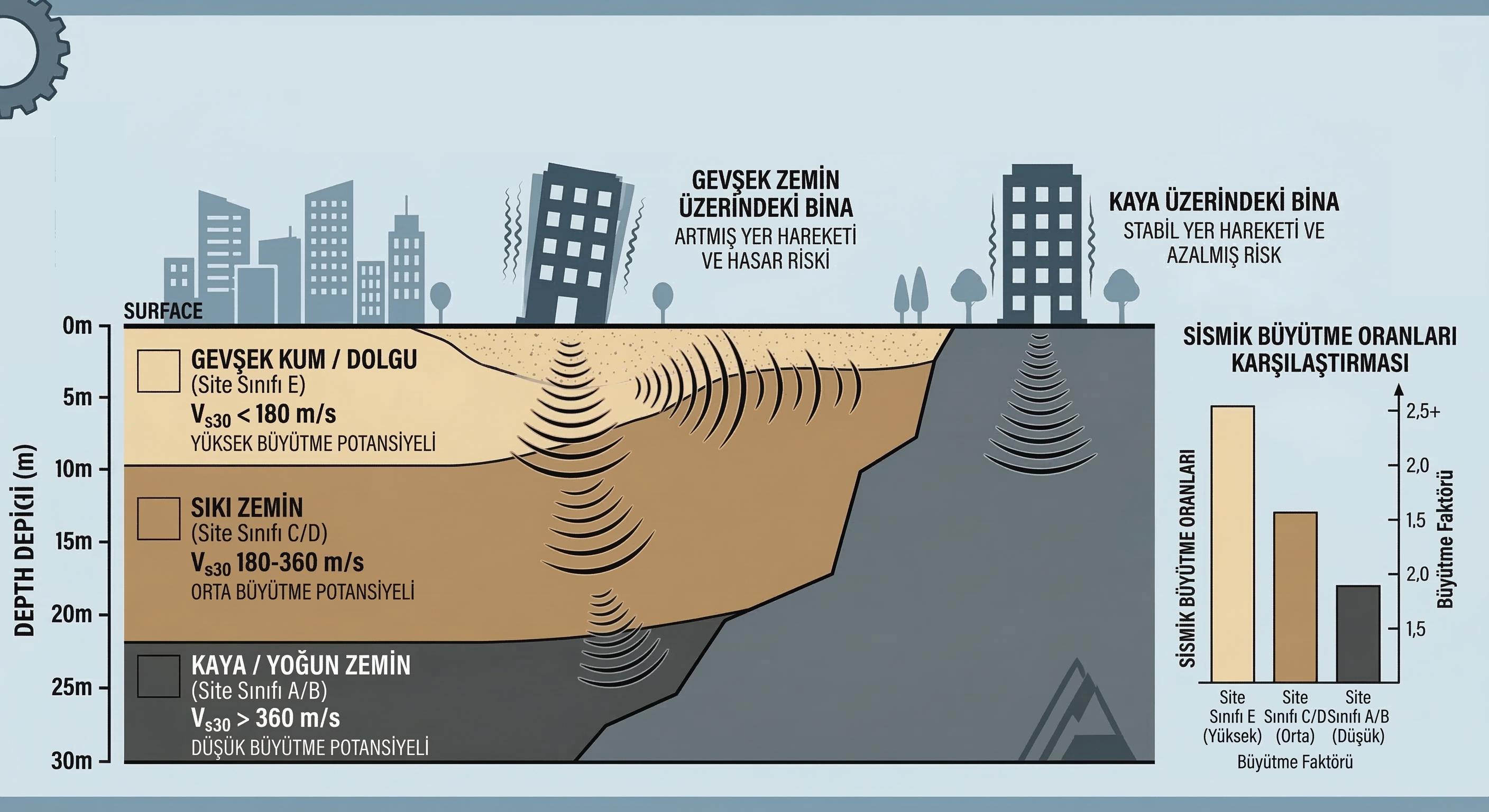

Deprem yönetmeliklerinde sismik dalga parametrelerinin kullanımı
Görsel 3 - Figure 3 - TBDY 2018, EUROCODE 8 ve ASCE 7 yönetmeliklerinde Vs,30 ve zemin sınıflandırması

Sismik dalgaların bu özellikleri deprem mühendisliğinde son derece pratik sonuçlar doğurur:

Zemin SınıflandırmasıZemin SınıflandırmasıZeminlerin dane boyutu, plastisite ve mühendislik özelliklerine göre (USCS gibi sistemlerle) kategorilere ayrılması.: Kesme dalgası hızı (Vs,30, üst 30 metredeki ortalama kesme dalgası hızı), EUROCODE 8, ASCE 7 ve TBDY 2018 gibi deprem yönetmeliklerinde zemin sınıflandırmasının ana parametresidir. Düşük Vs,30 değerleri, yumuşak zemini ve dolayısıyla yüksek büyütme potansiyelini gösterir.

Deprem Tehlike Analizi: P ve S-dalgası hızlarından elde edilen elastik modüller (kayma modülü G, elastisite modülüElastisite ModülüBir malzemenin elastik bölgede gerilme ile şekil değiştirme arasındaki orantı sabiti; malzemenin rijitliğini niteleyen temel özellik. E), zeminin dinamik tepkisinin modellenmesinde kritik girdi parametreleridir.

Yerel Alan Etkileri: Yüzey dalgalarının uzak depremlerde baskın hale gelmesi, özellikle yumuşak zemin üzerinde yer alan yapılarda büyük hasar potansiyeli doğurur; Meksiko Depremi (1985) bu mekanizmanın trajik bir örneğidir.

Sonuç: Temelden Anlayış, Sağlam Mühendislik

Deprem mühendisliği, yalnızca yapı hesaplarından ibaret değildir. Güvenli yapılar tasarlamak, sismik tehlike analizleri yapmak ve zemin davranışını doğru modelleyebilmek için dünyanın iç yapısını ve sismik enerji taşıyan dalgaların fiziksel karakterini derinlemesine kavramak gereklidir. Bu yazıda ele aldığımız cisim ve yüzey dalgaları kavramları; plaka tektoniğinden sismik tehlike analizine, zemin büyütmesinden deprem kayıt yorumlamaya kadar uzanan geniş bir mühendislik bilgi zincirinin temelini oluşturmaktadır.

Sıkça Sorulan Sorular
P ve S dalgaları arasındaki temel fark nedir?

P dalgalarında parçacık hareketi yayılma yönüyle aynı doğrultudadır ve dalgalar sıkışma ile genişleme bölgeleri oluşturur. S dalgalarında parçacık hareketi yayılma yönüne diktir ve kayma rijitliği olmayan sıvılarda yayılamazlar.

Deprem dalgaları içinde sismografa ilk ulaşan hangisidir?

P dalgaları diğer sismik dalgalardan daha hızlı ilerler. Bu nedenle deprem sırasında sismograflara ilk ulaşan dalgalar P dalgalarıdır.

Rayleigh ve Love dalgaları nasıl ayrılır?

Rayleigh dalgalarında parçacıklar yayılma yönüyle aynı düzlemde eliptik bir yörüngede hareket eder. Love dalgalarında ise parçacıklar yalnızca yatay düzlemde ve yayılma yönüne dik titreşir.

Sismik dalgaların yolları neden kıvrımlı olabilir?

Yerin katmanlı yapısında dalga hızı derinlikle değişir. Hız değişimleri dalgaların kırılmasına ve düzgün doğrular yerine kıvrımlı yollar izleyerek yayılmasına neden olur.

Kesme dalgası hızı deprem mühendisliğinde neden kullanılır?

Kesme dalgası hızı, özellikle üst 30 metredeki ortalama değer olan Vs,30, zemin sınıflandırmasının temel parametrelerinden biridir. Ayrıca zeminin dinamik tepkisi ve büyütme davranışı değerlendirilirken kullanılır.
