Mühendislikte hiçbir şey sonsuza kadar sallanmaz. Bir yapıyı titreşime soktuğunuzda bu hareketin zamanla azalıp durmasını sağlayan mekanizmaya sönümleme diyoruz. Deprem tasarımında sönümleme, yapının üzerine binen devasa enerjiyi nasıl soğurduğunun ve içindekilerin güvenliğini nasıl koruduğunun merkezinde yer alır. Bu yazıda konuyu bir dizi doğrudan soru üzerinden ele alıyoruz: sönümleme nedir, nasıl sınıflandırılır, sönümleme katsayısı ve sönümleme oranı nasıl tanımlanır ve ölçülür, tasarımda neden %5’lik bir sönümleme oranı kabul edilir, rijitlikten nasıl ayrılır, rezonanstaki tepkiyi nasıl sınırlar ve analiz yazılımlarında nasıl modellenir.

Sönümleme Nedir?

Sönümleme, bir sistemin hareket enerjisinin sürtünme, içsel moleküler sürtünme veya plastik deformasyon yoluyla başka bir enerji türüne (genellikle ısıya) dönüşerek yok edilmesidir. Yapı dinamiğinde sönümleme, titreşimin genliğini zamanla azaltan “fren” mekanizmasıdır.

Sönümleme Türleri Nelerdir?

Yapılarda sönümleme tek bir nedenden kaynaklanmaz. Mühendislik modellerinde genellikle şu üç tip sönümleme mekanizması bir arada düşünülür:

  • Viskoz Sönümleme: Yapının hızıyla orantılı olan sönümlemedir. Hava direnci veya akışkan sönümleyiciler bu sınıfa girer. Matematiksel olarak modellenmesi en kolay olanıdır.

  • Sürtünme (Coulomb) Sönümlemesi: Yapı elemanlarının birbirine sürtünmesi (örneğin bölme duvarlar ile çerçeve arası) sonucu oluşur.

  • Histeretik (Yapısal) Sönümleme: Malzemenin kendi içsel moleküler sürtünmesi ve plastik şekil değiştirmesiyle oluşur. Yapının hasar alarak (plastik mafsallar yoluyla) enerji soğurması bu sönümleme kategorisine girer.

Bu üçü arasında histeretik sönümleme, bir yapının deprem performansıyla en doğrudan ilişkili olanıdır ve yakından incelemeye değer.

uFsönümlenen enerji(çevrim alanı)Fy-Fy
Görsel 1 - Figure 1 - Çevrimsel yükleme altında akmış bir elemanın kuvvet-deplasman histerezis çevrimi. Kesikli çapraz çizgi, eşdeğer bir elastik elemanın izleyeceği tepkidir: alanı olmayan düz bir çizgi, dolayısıyla sönümlenen enerjisi de yoktur.

Sünek bir eleman, örneğin betonarme bir kirişKirişAğırlıklı olarak eğilme momenti ve kesme kuvveti taşıyan, döşeme yüklerini kolon veya perdelere aktaran yatay taşıyıcı eleman. ya da kolonKolonAğırlıklı olarak eksenel basınç kuvveti taşıyan, düşey ve yatay yükleri kirişten temele aktaran düşey taşıyıcı eleman. veya çelik bir çapraz, akma noktasının ötesine itilip sonra yükü kaldırıldığında, kuvvet-deplasmanDeplasmanBir yapı noktasının, yük etkisi altında ilk konumuna göre yaptığı yer değiştirme; yapısal analizin temel çıktılarından biri. tepkisi yüklendiği yolu geri izlemez. Bunun yerine bir çevrim çizer: ilk dal akma noktasına kadar elastik olarak yükselir, ardından eleman kabaca sabit kuvvette şekil değiştirmeye devam ederken daha yatık bir plastik dala geçer. Yük kaldırma, eleman ters yönde tekrar akana kadar ilkine paralel yeni bir elastik dal izler ve döngü tekrarlanır. Bu çevrimin çevrelediği alan, yüksekliği ya da genişliği tek başına değil, o çevrimde gerçekten sönümlenen enerjidir: mekanik iş, yani kuvvet çarpı deplasman, elastik olarak sisteme geri dönmek yerine ısıya ve kalıcı şekil değiştirmeye dönüşür.

Bu, viskoz sönümlemeden temelde farklıdır. Viskoz sönümleme kuvveti hıza bağlıdır, bu yüzden daha hızlı çevrim yapmak birim zamanda daha fazla enerji sönümler; ama aynı deplasman genliği, ister hızlı ister yavaş çevrilsin, çevrim başına aynı enerjiyi sönümler. Buna karşılık iyi detaylandırılmış bir eleman, zemin ne kadar hızlı hareket ederse etsin, her sarsıntı çevriminde geniş ve kararlı bir histerezis çevrimi açar; bu da tam olarak sünek detaylandırmanın (doğru sargılama, mafsal detaylandırması, kapasite tasarımıKapasite TasarımıYapının belirli elemanlarında sünek davranış sağlanırken, diğer elemanların bu davranışa yetecek dayanımda tasarlanması ilkesi.) garanti etmesi gereken davranıştır. Birkaç çevrimden sonra dayanımını kaybeden ya da hiç akmadan göçen bir eleman bu çevrimi açamaz; yapı da tam olarak en çok ihtiyaç duyduğu anda en önemli sönümleme kaynağını kaybetmiş olur.

Sönümleme Katsayısı (c) Nedir?

Tek serbestlik dereceli bir sistemin deprem yüküDeprem YüküDeprem sırasında yapının kütlesinin ivmelenmesinden kaynaklanan, tasarımda eşdeğer statik veya dinamik kuvvetlerle temsil edilen yatay etki. altındaki hareket denklemiHareket DenklemiBir dinamik sistemin atalet, sönüm ve rijitlik kuvvetleri ile dışarıdan uygulanan yükler arasındaki dengeyi ifade eden, sistemin zamana bağlı tepkisini tanımlayan temel diferansiyel denklem. şöyledir:

mu¨+cu˙+ku=p(t)m\ddot{u} + c\dot{u} + ku = p(t)

Burada:

  • m: Kütle

  • c: Sönümleme Katsayısı

  • k: RijitlikRijitlikRijitlik, bir elemanın veya yapının yük altında ne kadar az şekil değiştirdiğini gösteren özelliktir; aynı yük altında daha az yer değiştiren sistem daha rijittir.

  • u: Yer değiştirme

Sönümleme katsayısı (c), sönümleme kuvvetinin hızla olan oranını temsil eder fD=cu˙f_D = c\dot{u}. Ancak pratikte mühendisler doğrudan c değerini kullanmak yerine sönümleme oranını kullanmayı tercih ederler.

Sönümleme Oranı (ξ) ve Kritik Sönümleme Nedir?

u₀ξ > 1 (aşırı sönümlü)ξ < 1 (az sönümlü)ξ = 1 (kritik sönümlü)zaman (t)

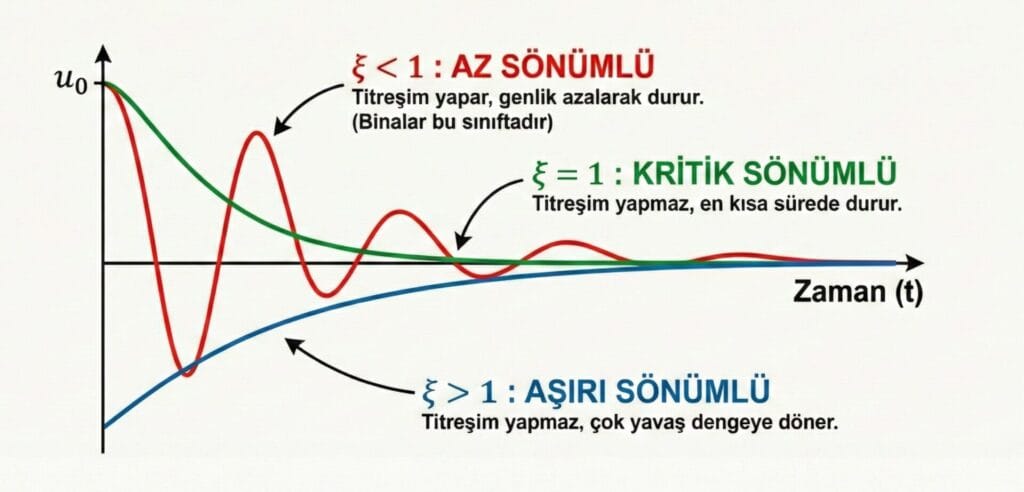

Görsel 2 - Figure 2 - Az sönümlü, kritik sönümlü ve aşırı sönümlü sistemlerin zaman-deplasman tepkisi. Gerçek binaların tamamı az sönümlü sınıfa girer: titreşim yaparlar, ama genlikleri zamanla azalır.

Bir sistemin ne kadar hızlı duracağını belirleyen en temel parametre sönümleme oranıdır (ξ veya ζ). Bunu anlamak için önce kritik sönümleme katsayısını (ccr) tanımlamalıyız. Kritik sönümleme, bir sistemin titreşim yapmadan en hızlı şekilde denge konumuna döndüğü sönümleme miktarıdır.

ccr=2km=2mωnc_{cr} = 2\sqrt{km} = 2m\omega_n

Sönümleme Oranı (ξ): Mevcut sönümleme katsayısının, kritik sönümlemeye oranıdır:

ξ=cccr\xi = \frac{c}{c_{cr}}

  • ξ<1 (Az Sönümlü): Yapı titreşim yapar ve genlikGenlikTitreşen bir sistemin denge konumundan yaptığı en büyük yer değiştirme, hız veya ivme değeri. azalarak durur. Tüm binalar bu sınıftadır.

  • ξ=1 (Kritik Sönümlü): Yapı titreşim yapmaz, en kısa sürede durur.

  • ξ>1 (Aşırı Sönümlü): Yapı çok yavaş bir şekilde dengeye döner.

tu/u₀ξ = 0.05
ξ0.05
Görsel 3 - Sönümlü serbest titreşim. Kayan çubukla ξ'yi değiştirin: az sönümlü salınımdan kritik sönümlemedeki düz çürümeye geçişi izleyin.

Sönümleme Oranı Azalım Eğrisinden Nasıl Hesaplanır?

u₀tu₁u₂u₃zaman (t)
Görsel 4 - Figure 4 - Az sönümlü bir serbest titreşim azalım eğrisi, ardışık tepe genlikleri u₁, u₂, u₃ işaretlenmiş. Kesikli çizgi azalım zarfıdır; logaritmik dekrement bunun bir tepeden diğerine ne hızla küçüldüğünü ölçer.

Bir serbest titreşim deneyinde yapı bir konumdan çekilip serbest bırakılır; sonrasında hareketi sürdüren dışarıdan bir kuvvet yoktur. Az sönümlü bir sistemde, ortaya çıkan azalım eğrisinin her bir tepe noktası, sabit bir oranla bir öncekinden daha küçüktür. Bu oranı, iki ardışık tepe genliği arasındaki oranın doğal logaritması olan logaritmik dekrement (δ\delta) yakalar:

δ=ln⁡(unun+1)\delta = \ln\left(\frac{u_n}{u_{n+1}}\right)

Logaritmik dekrement, sönümleme oranıyla doğrudan ilişkilidir:

δ=2πξ1−ξ2≈2πξ\delta = \frac{2\pi\xi}{\sqrt{1-\xi^2}} \approx 2\pi\xi

Sağdaki yaklaşım, gerçek binalar için tipik olan küçük sönümleme oranlarında iyi sonuç verir; bu yüzden mühendisler genellikle doğrudan şunu kullanır:

ξ≈δ2π\xi \approx \frac{\delta}{2\pi}

Ölçüm gürültüsünün etkisini azaltmak için, genlik düşüşünü yalnızca iki ardışık tepe yerine birkaç çevrim üzerinden ölçmek de yaygındır:

δ=1nln⁡(u1un+1)\delta = \frac{1}{n}\ln\left(\frac{u_1}{u_{n+1}}\right)

Burada nn, ölçülen ilk ve son tepe arasındaki çevrim sayısıdır. Bir yapının gerçek sönümleme oranı, deneysel olarak tam da bu şekilde belirlenir: bir darbe testi ya da ortam titreşimi ölçümü sonrası kaydedilen azalım eğrisinden.

Yapı Tasarımında Neden %5 Sönümleme Oranı Kabul Edilir?

Betonarme binaların analizinde neredeyse evrensel olarak ξ=0.05\xi = 0.05 (%5) sönümleme oranı kabul edilir. Ancak bu değer, ampirik bir kabulden başka bir şey değildir.

  • Neden %5? Deneyler, betonarme yapıların orta şiddetli depremlerde, çatlamış kesit rijitliğiÇatlamış Kesit RijitliğiBetonarme bir kesitte, çekme bölgesindeki beton çatladıktan sonra yalnızca basınç bölgesi betonunun ve donatının katkı sağladığı, brüt (çatlamamış) kesit rijitliğinden belirgin biçimde düşük olan teorik rijitlik değeri. ile bölme duvarların çerçeveyle etkileşiminin birleşik etkisiyle, yaklaşık bu düzeyde sönümleme sergilediğini göstermektedir.

  • Ne kadar değişir? %5 rakamı, aslında akmaya yakın betonarme için ortalama bir değerden ibarettir. Kaynaklı çelik yapılar tipik olarak daha düşük, yaklaşık %2 civarında sönümlenir; cıvatalı çelik ve hafif zorlanmış betonBetonÇimento, agrega (kum, çakıl) ve suyun belirli oranlarda karıştırılmasıyla elde edilen, zamanla sertleşerek yüksek basınç dayanımı kazanan kompozit yapı malzemesi. genellikle %2-5 aralığındadır; ahşap yapılar, çok sayıdaki bağlantı noktasındaki sürtünme nedeniyle daha yüksek, sıklıkla %5-7 arasında sönümlenir. Ağır hasar gören ya da yaygın plastik mafsallaşma gelişen yapılarda enerji tüketimi daha da artar ve efektif sönümleme oranı %20’lere kadar çıkabilir.

Sönümleme Rijitlikle Nasıl İlişkilidir?

Sönümleme (c) ve rijitlik (k), aynı hareket denkleminde yan yana dururlar, ama yapının davranışının tamamen bağımsız yönlerini yönetirler. Rijitlik, birim deplasman başına elastik geri çağırma kuvvetidir: yapının verilen bir yük altında ne kadar sehimSehimBir yapısal elemanın düşey yükler altında, orijinal doğrultusundan düşey yönde yaptığı elastik yer değiştirme. yapacağını belirler ve doğal frekans formülü aracılığıyla

ωn=km\omega_n = \sqrt{\frac{k}{m}}

yapının doğal olarak ne kadar hızlı titreştiğini de belirler. Sönümleme ise hıza bağlı sönümleyiciSönümleyiciYapıya eklenen, deprem veya rüzgar sırasındaki hareket enerjisini sönümleyerek kat ötelemelerini ve ivmeleri azaltan mekanik cihaz. bir kuvvettir: yapının ne kadar hareket ettiğini ya da ne sıklıkla çevrim yaptığını etkilemez, yalnızca ortaya çıkan hareketin genliğinin ne kadar hızlı söndüğünü etkiler.

İkisi farklı fiziksel mekanizmalar tarafından yönetildiği için, birini değiştirmek diğerini otomatik olarak değiştirmez. Bir binaya perde duvarPerde DuvarYatay yükleri (deprem, rüzgâr) rijitliği ve dayanımıyla karşılayan, düzlem içi davranışı baskın olan betonarme duvar elemanı. eklemek rijitliğini artırır ve doğal periyodunu kısaltır, ama tek başına herhangi bir sönümleme kapasitesi eklemez. Hatta daha önceki kritik sönümleme formülü,

ccr=2kmc_{cr} = 2\sqrt{km}

ince bir yan etki gösterir: yapının gerçek sönümleme katsayısı cc aynı kalırken rijitliği kk artarsa, ccrc_{cr} yükselir; bu da sönümleme oranının,

ξ=cccr\xi = \frac{c}{c_{cr}}

aslında düştüğü anlamına gelir. Daha rijit bir yapı otomatik olarak daha iyi sönümlenmiş bir yapı değildir; hatta bir yapıyı sönümlemeyi ayrıca ele almadan sadece rijitleştirmek, onu öncekinden görece daha az sönümlü bırakabilir.

Sönümleme Analiz Yazılımlarında Nasıl Modellenir? (Rayleigh Sönümlemesi)

Gerçek bir yapının, her bir titreşim modu için fiziksel bir sönümleme mekanizması (sürtünme, histerezis) vardır, ama analiz yazılımının her modun sönümlemesini ayrı ayrı ölçmesinin veya atamasının doğrudan bir yolu yoktur. Bunun yerine yapısal analiz yazılımları (SAP2000, ETABS ve benzerleri) sönümleme matrisinin tamamını genellikle tek adımda, Rayleigh Sönümlemesi kullanarak, kütle ve rijitlik matrislerinin doğrusal bir kombinasyonu olarak kurar:

C=αM+βKC = \alpha M + \beta K

Burada α\alpha kütleyle orantılı katsayı, β\beta ise rijitlikle orantılı katsayıdır. Bu sönümleme matrisi bir kez kurulduktan sonra, doğal frekansı ωn\omega_n olan herhangi bir nn titreşim modu için ima ettiği sönümleme oranı şu şekilde bulunur:

ξn=α2ωn+βωn2\xi_n = \frac{\alpha}{2\omega_n} + \frac{\beta \omega_n}{2}
ξωξ = %5 (hedef)ω₁ω₂kütle terimi: α/2ωrijitlik terimi: βω/2gerçek Rayleigh sönümlemesi (toplam)
Görsel 5 - Figure 5 - Rayleigh sönümleme oranının doğal frekansa göre değişimi. Kütleyle orantılı terim düşük frekanslarda, rijitlikle orantılı terim ise yüksek frekanslarda baskındır; toplamları, seçilen iki frekans ω₁ ve ω₂’de hedef sönümleme oranını tam olarak tutturur, aralarında hafifçe altına iner, dışlarında ise hızla üzerine çıkar.

Kütle terimi (α/2ω\alpha/2\omega) düşük frekanslarda büyüktür ve frekans arttıkça küçülür; rijitlik terimi (βω/2\beta\omega/2) ise tam tersini yapar, sıfıra yakın başlar ve frekansla birlikte büyür. Toplamları düz bir eğri değil, U biçimli bir eğridir: mühendisler genellikle yapının birinci modu ile kalan kütle katılımının çoğunu yakalayan daha yüksek bir modu olmak üzere iki frekans seçer ve ξn\xi_n‘in tam olarak bu iki noktada hedeflenen sönümleme oranını (örneğin %5) tutturmasını sağlayan α\alpha ve β\beta değerlerini çözerler. Bu iki frekans arasında eğri hedefin biraz altına iner; bu aralığın dışında, özellikle daha yüksek modlarda, hedefin hızla üzerine çıkar.

Bu yükseliş, yukarıda değinilen sorunun ta kendisidir: seçilen iki frekans, yapının tepkisi için gerçekten önemli olan modları kapsamıyorsa, daha yüksek modlar analize yapay ve gerçekçi olmayan, tehlikeli derecede yüksek bir sönümleme kazanmış olur; bu da hesaplanan deprem kuvvetlerini olması gerekenden tehlikeli ölçüde düşük gösterebilir.

Sönümleme Rezonansı Nasıl Etkiler?

Rezonansta, yani uygulanan kuvvetin frekansı yapının doğal frekansıyla çakıştığında, sönümsüz bir sistemin tepkisi teorik olarak sınırsız büyür. Gerçek yapılar rezonansta aslında sonsuz bir hareket yaşamaz ve bunun nedeni sönümlemedir: tepkiyi sınırlayan tek mekanizma odur. Tam rezonansta, dinamik büyütme katsayısı maksimum değerine ulaşır:

Dmax=12ξD_{max} = \frac{1}{2\xi}

yani bu tepe büyütmenin ne kadar yüksek olacağını yalnızca sönümleme oranı belirler.

Dβ = ω/ωₙD=1β = 1 (rezonans)ξ = 0.05ξ = 0.5
Görsel 6 - Figure 6 - Hafif sönümlü (ξ = 0.05) ve ağır sönümlü (ξ = 0.5) bir sistem için frekans oranına (β) karşı dinamik büyütme katsayısı (D). Her ikisi de β = 1’de (rezonans) tepe yapar, ama hafif sönümlü sistemin tepe noktası neredeyse on kat daha yüksektir.

Sönümleme oranının deprem tasarımında bu kadar önemli olmasının nedeni tam olarak budur; sadece analize eklenen bir katsayı olmasının çok ötesinde bir anlam taşır. Doğal periyodu, zemin hareketinin ya da altındaki zeminin baskın periyoduna yakın düşen bir yapı, bu büyütmeyi hayatta kalınabilir bir aralıkta tutabilmek için sönümleme oranına bağımlıdır. Rezonansta yakalanan düşük sönümlemeli bir yapı, aynı zemin hareketi altında iyi sönümlenmiş bir yapıya göre çok daha büyük bir büyütmeyle karşılaşır.

Modern Sönümleme Teknolojileri Nelerdir?

Geleneksel tasarımda binanın deprem enerjisini taşıyıcı elemanlarının hasar almasıyla (plastik mafsallarla) soğurmasını bekleriz. Ancak günümüzün modern yapısal tasarım anlayışında (özellikle yüksek katlı binalarda veya kritik tesislerde) ana taşıyıcıları feda etmek yerine, yapıya dışarıdan yapay sönümleyiciler eklenmektedir.

  • Viskoz Sönümleyiciler[4]Taylor Devices. Fluid Viscous Damper Products.Kaynağa Git: Arabaların amortisörlerine benzer bir mantıkla çalışır. Katlar arasına çapraz olarak yerleştirilen bu elemanlar, içlerindeki silikon tabanlı akışkanın piston içindeki sürtünmesiyle deprem enerjisini anında ısıya çevirir.

  • Ayarlı Kütle Sönümleyiciler: Taipei 101 binasının tepesindeki o devasa sarı küreyi hatırlayın. Yapının rezonans frekansına göre ayarlanan devasa bir sarkaç kütlesi, deprem veya rüzgar anında binanın salınım yönünün tam tersine hareket ederek eylemsizlik kuvveti yaratır ve sönümlemeyi dramatik şekilde artırır.

  • Sürtünmeli Sönümleyiciler: Belirli bir kuvvet eşiği aşıldığında çelik plakaların birbirine sürtünmesi prensibiyle çalışarak enerjiyi tüketirler.

Sönümleme, yönetmeliklerdeki bir satırlık %5 kabulünden çok daha fazlasıdır. Bir yapının nefes alışını, depremle olan dansını ve ayakta kalma kapasitesini belirleyen en kritik dinamik parametredir.

Sıkça Sorulan Sorular
Sönüm oranı ile sönümleme katsayısı arasındaki fark nedir?

Sönümleme katsayısı c, sönümleme kuvvetinin hıza oranını ifade eden fiziksel bir katsayıdır. Sönüm oranı ise mevcut katsayının kritik sönümleme katsayısına oranıdır ve boyutsuz olarak sistemin davranışını tanımlar.

Sönüm oranı arttıkça yapının deprem tepkisi nasıl değişir?

Sönüm oranı arttıkça titreşim genliği ve rezonans kaynaklı büyütme genellikle azalır. Ancak etkinin düzeyi, yapı periyodu, deprem hareketi ve kullanılan sönüm modeline bağlıdır.
