Özellikle Almanya ve İsviçre’de betonarme eleman tasarımında yıllardır kullanılan bir yöntem Kafes KirişKirişAğırlıklı olarak eğilme momenti ve kesme kuvveti taşıyan, döşeme yüklerini kolon veya perdelere aktaran yatay taşıyıcı eleman. Analojisi (Strut and Tie Model) veya Stress Alanlari (Stress Fields). İngilizcesindeki Strut basınç çubuklarını, tie ise çekme çubuklarını temsil eder. Modeller de zaten basınç ve çekme çubuklarından meydana gelir. Türkçesinde kafes kiriş analojisi denmesinin nedeni de çelik yapılardaki kafes kiriş tarzı sistemler ile dizayn edilir betonarme elemanlar.

Tarihsel Gelişimi

Biraz tarihinden bahsedecek olursam da ilk olarak ETH Zürich profesörlerinden Emil Mörsch ve Karl Wilhelm Ritter tarafından geliştirilmiş ve kullanılmış. Ancak kendileri kafes kiriş analojisini dizayn için değil sadece betonarme elemanın davranışını anlayabilmek için kullanmışlar. Bunun nedeni de o zaman kullandıkları kafes kiriş analojisi tam anlamıyla mekanik bir modele dayanmıyordu.

Plastisitede alt limit teorisinin kabul görmesinin ardından alt limit teorisini kullanarak kafes kiriş analojisinin mekanik bir alt yapıya sahip olması sağlandı. Bu adımla birlikte artık kafes kiriş analojisi betonarme elemanların tasarımında da kullanılmaya başlandı. 1987 yılında Jörg Schlaich kafes kiriş analojisi ile tasarım rehberini Betonkalender’de yayınladı.

Uygulama Örneği

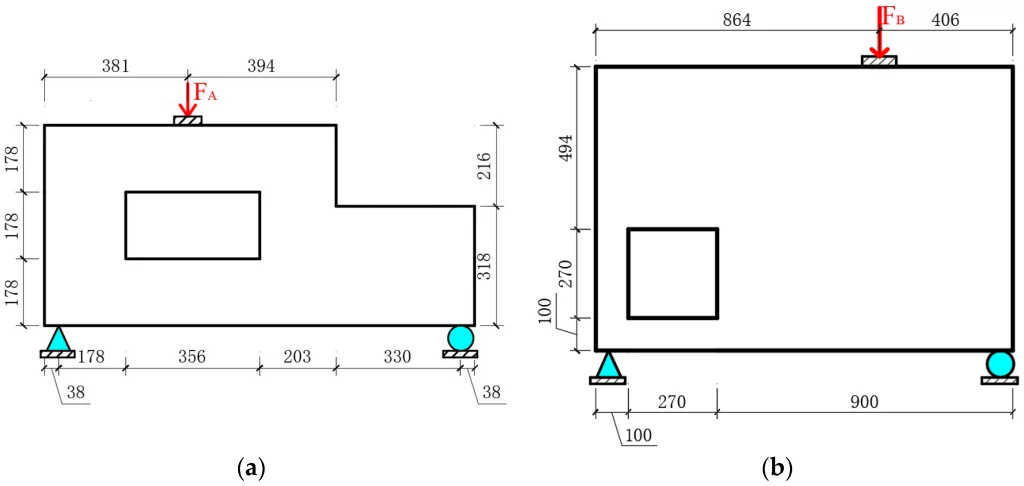

Kafes kiriş analojisi uygulaması için 1 ve 2 numaralı derin kiriş örnekleri
Görsel 1 - Figure 1 - 1 ve 2 numaralı derin kiriş örnekleriKaynak: Source: MDPI \[1\]

Yukarıda iki farklı derin kiriş örneği görüyorsunuz. İlk bakışta bu elemanları nasıl donatılandırmanız gerektiği o kadar da net olmayabilir. Kafes kiriş analojisini kullanarak bu elemanların donatı detaylarını hesaplayabiliriz. Bunu hem bilgisayar yardımı ile hem de sadece bilgi/tecrübe yardımıyla el hesabı olarak yapabiliriz. El hesabı ile yapabilmek için standart elemanlar için hazırlanmış modelleri iyi bilmemiz ve farklı kafes kiriş modelleri görmüş olmamız gerekiyor. El hesabı ile tasarımı anlatmak burada pek mümkün olmadığından bilgisayar yardımı ile tasarımını göstericem.

Yük Taşıma Mekanizmaları

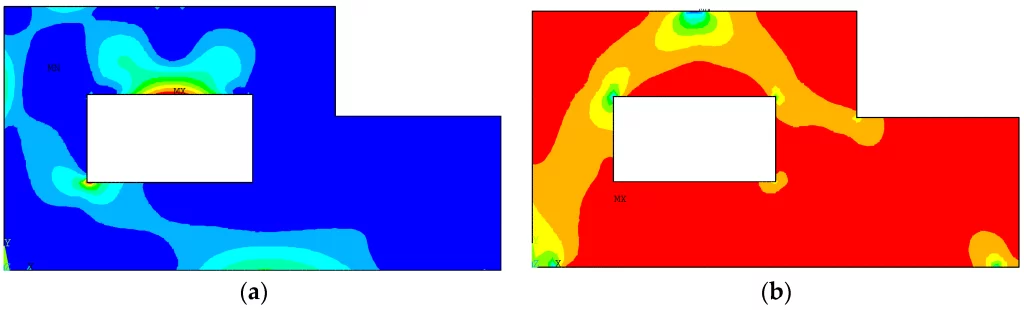

1 numaralı derin kiriş için asal gerilme dağılımı (çekme ve basınç)
Görsel 2 - Figure 2 - 1 numaralı derin kiriş için asal gerilme dağılımıKaynak: Source: MDPI \[1\]

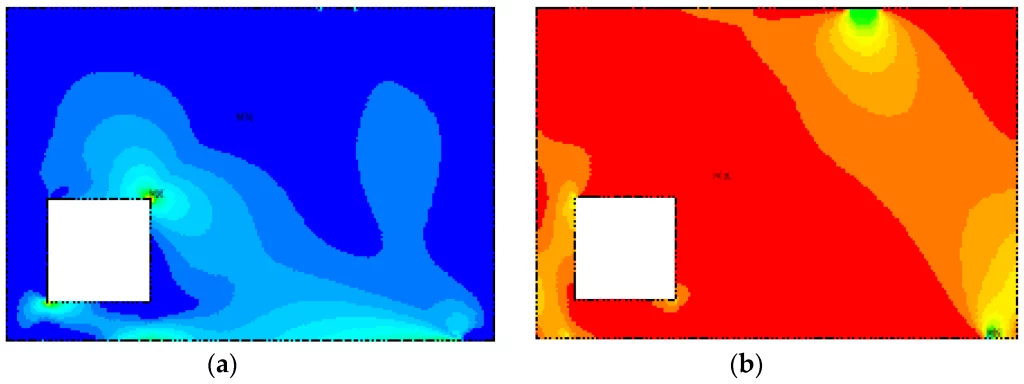

2 numaralı derin kiriş için asal gerilme dağılımı (çekme ve basınç)
Görsel 3 - Figure 3 - 2 numaralı derin kiriş için asal gerilme dağılımıKaynak: Source: MDPI \[1\]

Yukarıdaki görselde önceden bahsettiğim iki farklı derin kirişin yük taşıma mekanizmasını görüyorsunuz. Soldaki mavi olan çekme asal gerilmesini, sağdaki kırmızı tonlarında olan ise basınç asal gerilmesini gösteriyor. Bu yük taşıma mekanizmalarına bakarak kendiniz de bir kafes kiriş modeli geliştirebilirsiniz veya topoloji optimizasyonu kullanarak en ideal yük taşıma mekanizması geliştirebilirsiniz. Kısaca özetleyecek olursam topoloji optimizasyonu verilen sınır değerleri, yükler ve diğer sınırlamaları dikkate alarak en ideal malzeme düzenini bulan bir matematiksel yöntemdir.

Topoloji optimizasyonu ile 1 numaralı derin kiriş için asal gerilmeler
Görsel 4 - Figure 4 - Topoloji optimizasyonu ile 1 numaralı derin kiriş için asal gerilmelerKaynak: Source: MDPI \[1\]

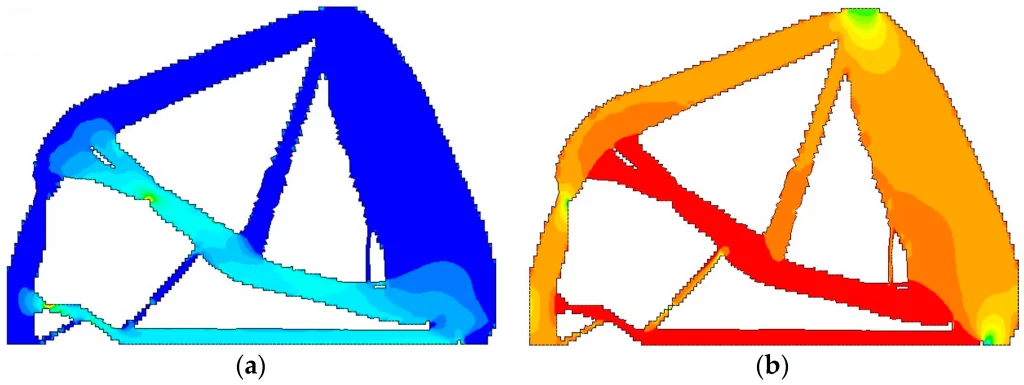

Topoloji optimizasyonu ile 2 numaralı derin kiriş için asal gerilmeler
Görsel 5 - Figure 5 - Topoloji optimizasyonu ile 2 numaralı derin kiriş için asal gerilmelerKaynak: Source: MDPI \[1\]

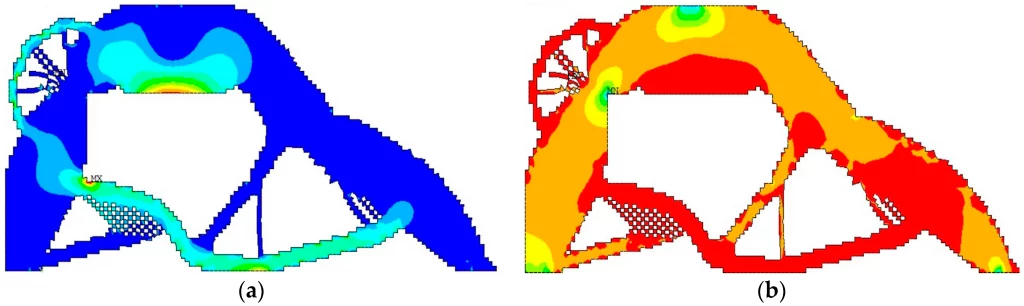

Yukarıdaki görsellerde ise topoloji optimizasyonu sonucu ortaya çıkan yük taşıma mekanizmalarını görüyorsunuz. Soldaki mavi grafik çekme asal gerilmelerini, sağdaki kırmızı tonlarında olan ise basınç asal gerilmelerini temsil ediyor.

Kafes Kiriş Modelleri

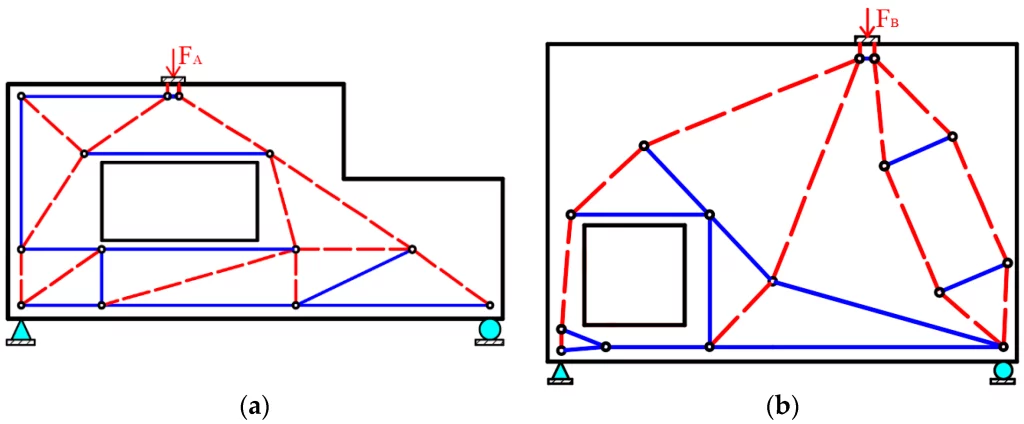

1 ve 2 numaralı derin kiriş için kafes kiriş modelleri (çekme/basınç çubukları)
Görsel 6 - Figure 6 - 1 ve 2 numaralı derin kiriş için kafes kiriş modelleriKaynak: Source: MDPI \[1\]) Mdpi [1

Yukarıdaki görselde ise 1 ve 2 numaralı derin kirişler için oluşturulan kafes kiriş modellerini görebilirsiniz. Soldaki 1 numaralı kiriş, sağdaki ise 2 numaralı kiriş için olan model. Burada mavi çizgiler çekme çubuklarını, kırmızı olanlar ise basınç çubuklarını temsil ediyor. Yani bu modellere göre mavi çubukların olduğu yerlerde çekme kuvvetleri oluşuyor, kırmızı çubukların olduğu yerlerde ise basınç kuvvetleri oluşuyor. Herhangi bir eleman için ise sonsuz sayıda kafes kiriş modeli oluşturulabilir. Yani bu model ile aslında betonarme elemana biz yükü nasıl taşıması gerektiğini söylüyoruz.

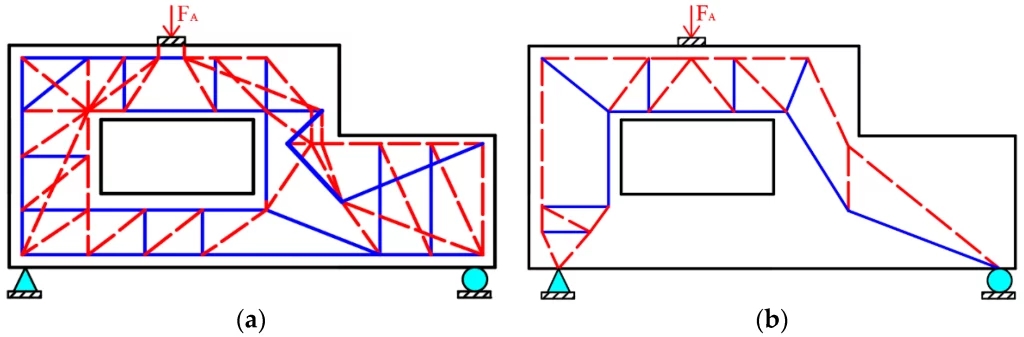

1 numaralı derin kiriş için alternatif kafes kiriş modeli
Görsel 7 - Figure 7 - 1 numaralı derin kiriş için alternatif kafes kiriş modeliKaynak: Source: MDPI \[1\]

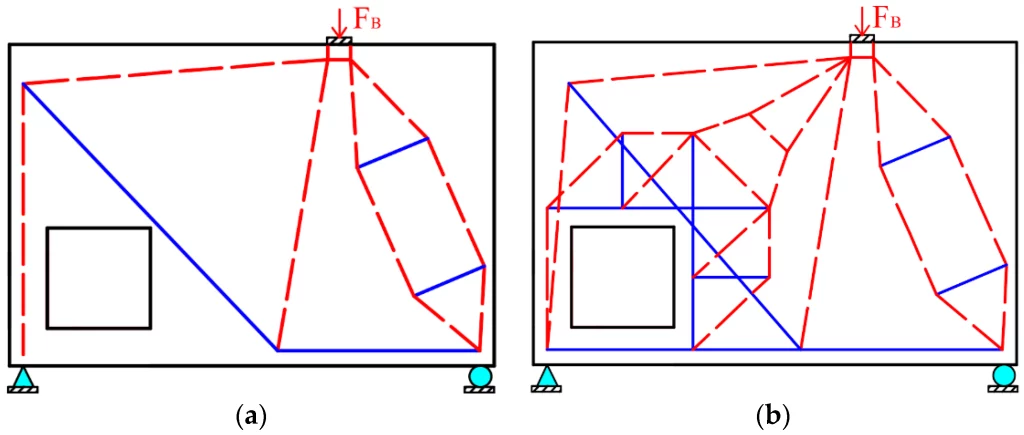

2 numaralı derin kiriş için alternatif kafes kiriş modeli
Görsel 8 - Figure 8 - 2 numaralı derin kiriş için alternatif kafes kiriş modeliKaynak: Source: MDPI \[1\]

Yukarıdaki görsellerde 1 ve 2 numaralı derin kirişler için üretilmiş iki tane daha kafes kiriş modellerini görebilirsiniz.

Donatı Düzeni

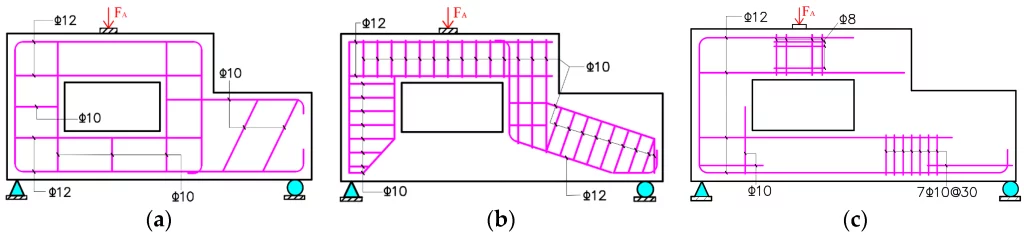

1 numaralı derin kiriş için donatı düzeni
Görsel 9 - Figure 9 - 1 numaralı derin kiriş için donatı düzeniKaynak: Source: MDPI \[1\]

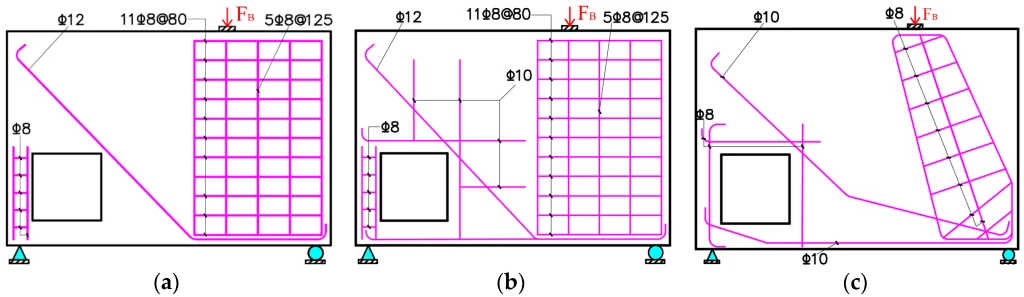

2 numaralı derin kiriş için donatı düzeni
Görsel 10 - Figure 10 - 2 numaralı derin kiriş için donatı düzeniKaynak: Source: MDPI \[1\]

Yukaridaki görsellerde 1 ve 2 numaralı derin kirişler için donatı düzenlerini görebilirsiniz. Baktığınız zaman bu donatı düzenleri oluşturduğumuz kafes kiriş modellerine oldukça benziyor.

Numune Örnekleri ve Yükleme Testi Sonuçları

Aşağıdaki görsellerde ise 1 ve 2 numaralı kirişler için numune hazırlanışına ve yükleme testinin sonuçlarına ait resimler bulabilirsiniz. Görsellerde yazan A-03 yazıları ile test sonuçlarındaki numuneler üzerinde yazan A-03’ü bulup, o numuneye ait donatı düzenini karşılaştırabilirsiniz.

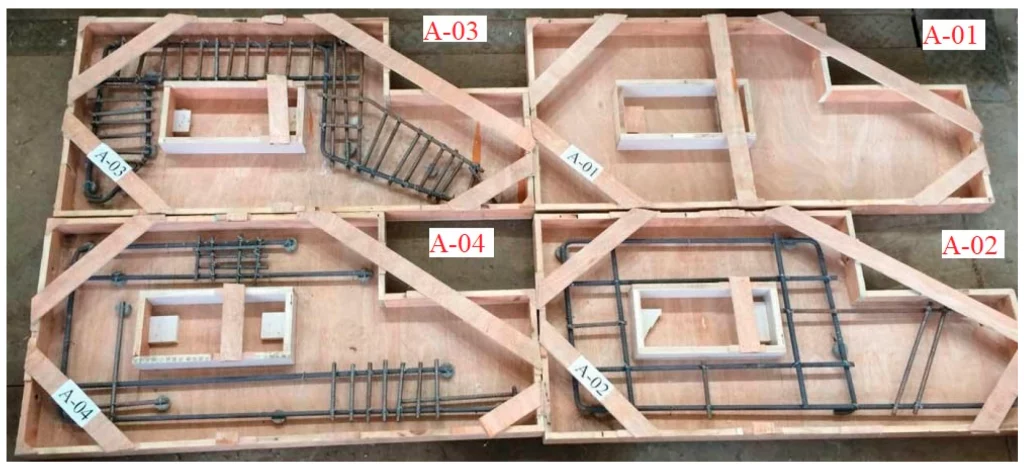

1 numaralı derin kiriş numune hazırlanışı ve donatı yerleşimi
Görsel 11 - Figure 11 - 1 numaralı derin kiriş için numune hazırlanışıKaynak: Source: MDPI \[1\]

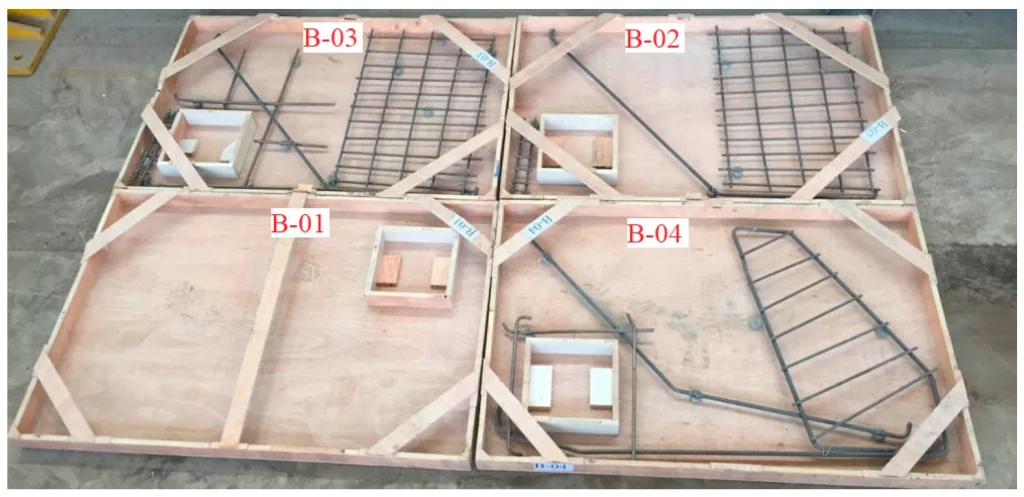

2 numaralı derin kiriş numune hazırlanışı ve donatı yerleşimi
Görsel 12 - Figure 12 - 2 numaralı derin kiriş için numune hazırlanışıKaynak: Source: MDPI \[1\]

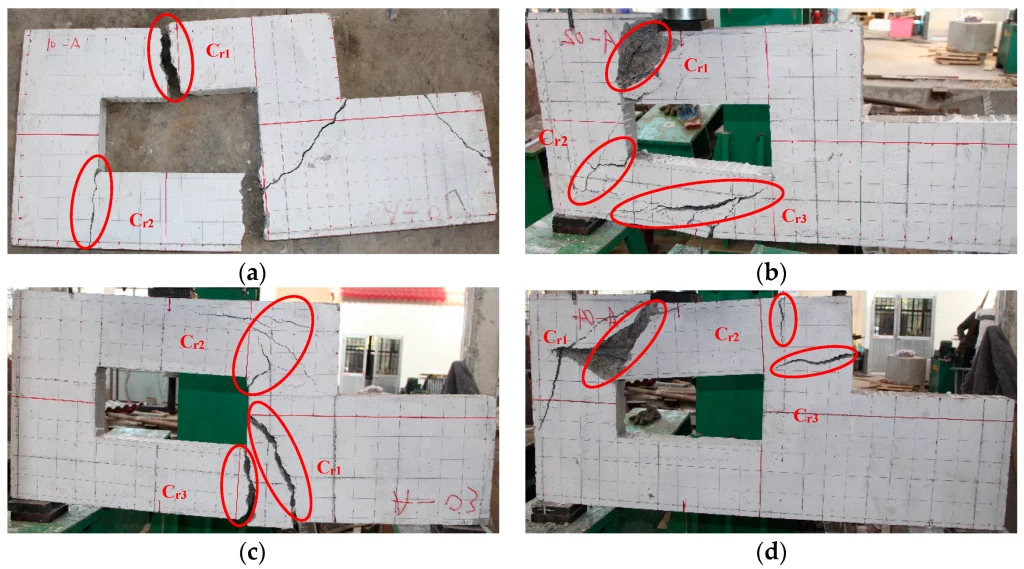

1 numaralı derin kiriş yükleme testi sonuçları ve çatlak dağılımı
Görsel 13 - Figure 13 - 1 numaralı kiriş için yükleme testi sonuçlarıKaynak: Source: MDPI \[1\]

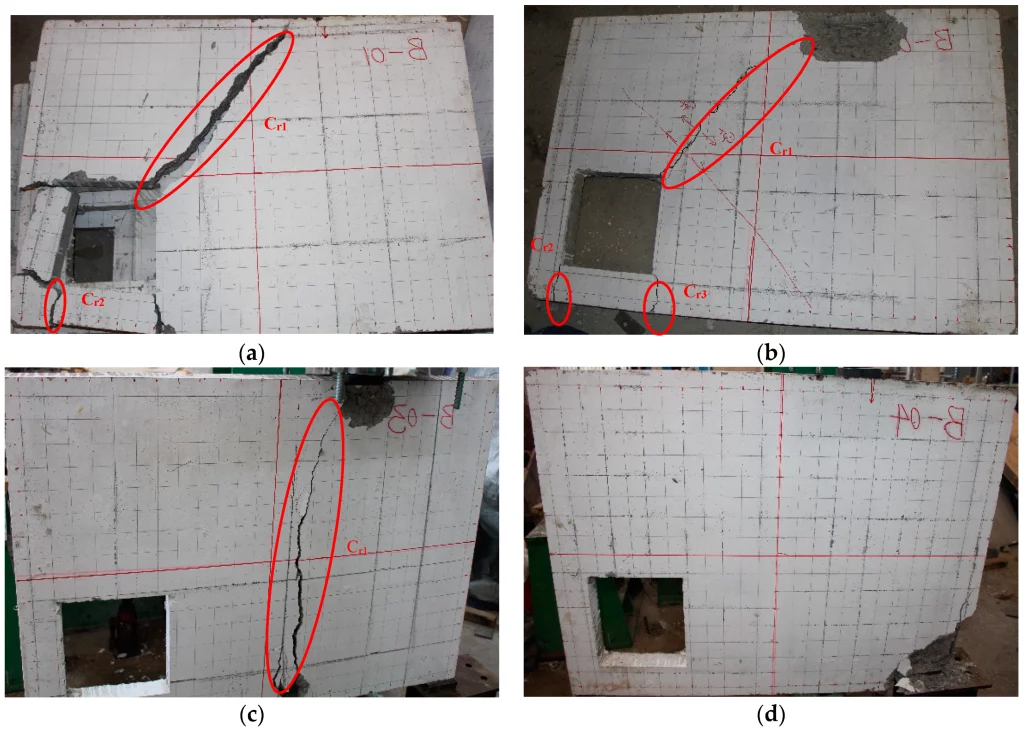

2 numaralı derin kiriş yükleme testi sonuçları ve çatlak dağılımı
Görsel 14 - Figure 14 - 2 numaralı kiriş için yükleme testi sonuçlarıKaynak: Source: MDPI \[1\]

Aşağıdaki görselde ise numunelerin yük taşıma kapasitelerini ve deformasyon kapasitelerini görebilirsiniz.

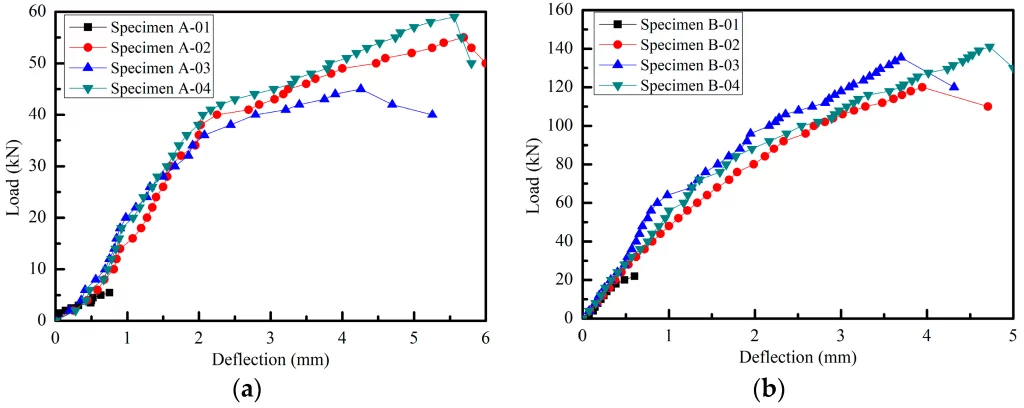

Derin kiriş numunelerinin yük taşıma ve deformasyon kapasiteleri karşılaştırması
Görsel 15 - Figure 15 - Derin kiriş numunelerinin yük taşıma kapasiteleri karşılaştırmasıKaynak: Source: MDPI \[1\]

İleri Okuma

Betonarme elemanların tasarımı için müthiş bir yöntem olduğunu söylemeliyim. Bana kalırsa bu yöntemi kullanmadan yapılan betonarme tasarımlar ezbere ve kör bir şekilde yapılmış gibi. Zaten yazının başında da belirttiğim gibi Almanya ve İsviçre genelinde konuşursam üst düzey mühendislik bürolarında kullanılan bir yöntem. Hatta bu yöntem için makale yayinladığını söylediğim Jörg Schlaich’ın bürosu Schlaich, Bergermann Partner Almanya’nın en iyi mühendislik bürolarından.

ETH Zürich ile işbirliği yaparak Idea Statica kafes kiriş analojisini kullanarak betonarme tasarım yapan bir yazılım geliştirdi. Kaynaklar kısmında ETH Zürich betonarme profesörünün bu konudaki sunumunu (İngilizce) ekliyorum, isterseniz onu da izleyebilirsiniz. Yine kaynaklara İsviçre ve Almanya’da büroları olan wh-p Ingenieure adında bir mühendislik bürosunun yayınladığı bir kitapçığı ekliyorum. Bu kitapçıkta kafes kiriş analojisi örnekleri görebilirsiniz. Kitapçık Almanca olsa da en azından bir bakın derim.

Sıkça Sorulan Sorular
Kafes kiriş analojisi nedir?

Kafes kiriş analojisi, betonarme elemandaki yük aktarımını basınç ve çekme çubuklarından oluşan bir modelle açıklar. Bu model, çelik kafes kirişlerdeki yük taşıma fikrini betonarme elemanların davranışına uyarlar.

Kafes kiriş modelinde strut ve tie neyi temsil eder?

Strut basınç çubuklarını, tie ise çekme çubuklarını temsil eder. Betonarme elemandaki yük taşıma mekanizması bu çubukların ve düğüm noktalarının birlikte çalışmasıyla gösterilir.

Kafes kiriş analojisi yük aktarım yolunu nasıl gösterir?

Asal gerilme dağılımından hareketle basınç ve çekme bölgeleri belirlenir. Bu bölgeler kullanılarak yükün eleman içinde hangi çubuklar ve düğüm noktaları üzerinden taşındığını gösteren bir model oluşturulur.

Kafes kiriş analojisi hangi betonarme elemanlarda kullanılır?

Yazıda yöntem özellikle derin kiriş örnekleri üzerinden ele alınıyor. Bu tür elemanlarda donatı düzeni ve yük taşıma mekanizması, kafes kiriş modeliyle görsel olarak ilişkilendirilebiliyor.

Bir betonarme eleman için tek bir kafes kiriş modeli mi vardır?

Hayır, herhangi bir eleman için birden fazla kafes kiriş modeli oluşturulabilir. Uygun modeli geliştirmek için standart modelleri ve farklı yük taşıma mekanizmalarını bilmek, ayrıca bilgisayar veya el hesabı yaklaşımını doğru kullanmak gerekir.
