Zemin Sıvılaşması Nedir?

Zemin sıvılaşması; kısmen veya tamamen suya doygun bir zeminin, uygulanan ani ve tekrarlı kuvvetler (deprem gibi) sonucunda dayanımını ve rijitliğini kaybetmesi olayıdır. Zemin bu dayanım kaybıyla katı formundan çıkarak koyu bir sıvı gibi davranmaya başlar ve üzerindeki yapıları taşıyamaz hâle gelir.

Sıvılaşma yalnızca uzak geçmişin depremleriyle anılan soyut bir tehlike değildir. 1999 Kocaeli depreminde Adapazarı’nda binalar olduğu yerde yatarak devrilmiş; 2011 Christchurch depreminde şehrin altyapısı sıvılaşma nedeniyle altı aydan fazla işlevsiz kalmıştır. Türkiye’nin alüvyon vadilerle kaplı coğrafyasında bu tehlike her büyük depremde güncelliğini korumaktadır.

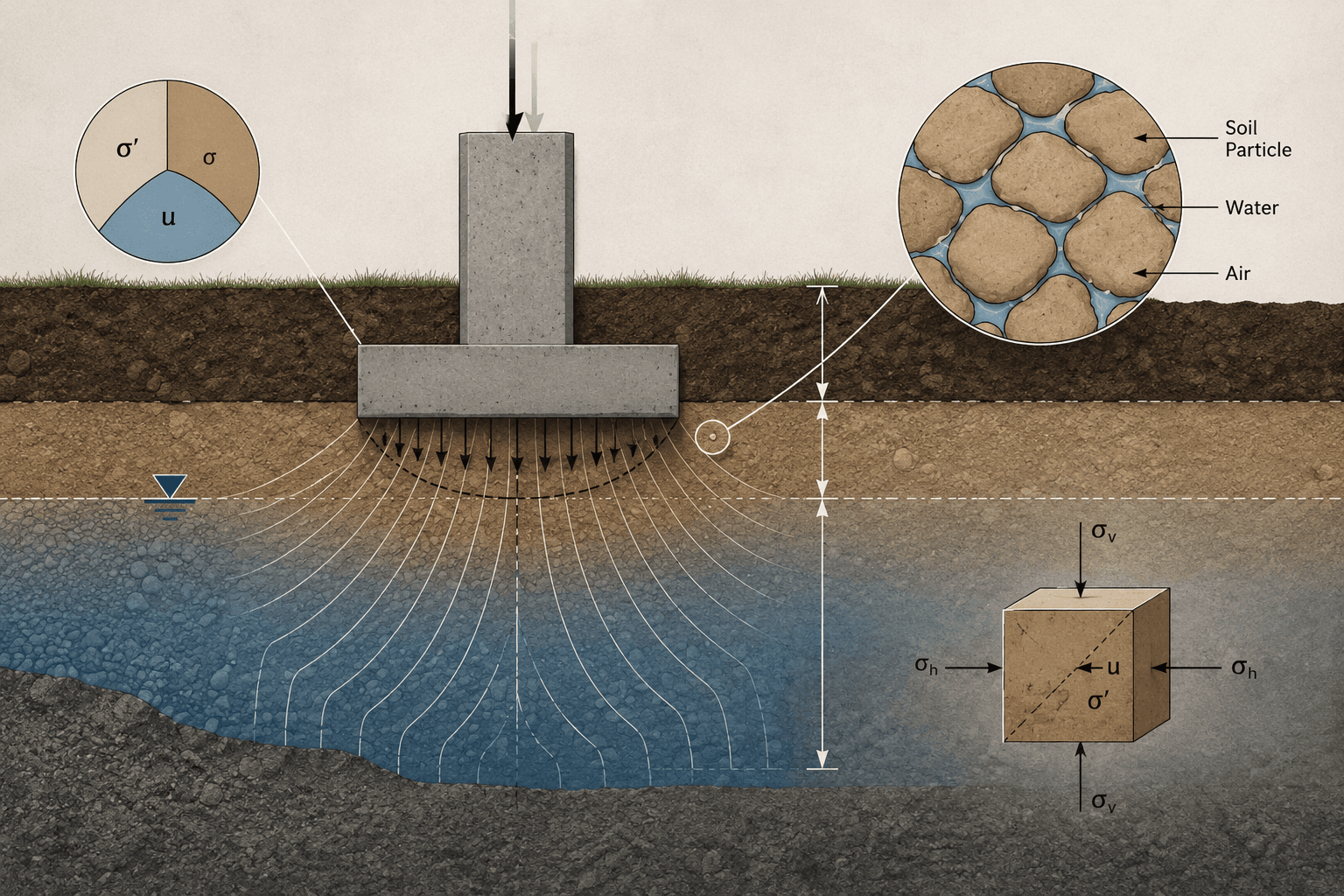

Efektif Gerilme Prensibi

Terzaghi’nin efektif gerilmeEfektif GerilmeZemin iskeletinin gerçekte taşıdığı gerilme; toplam gerilmeden gözenek suyu basıncının çıkarılmasıyla elde edilen, zemin mekaniğinin temel ilkesi (Terzaghi). formülü sıvılaşma mekanizmasının temel çerçevesini oluşturur:

$$\sigma = \sigma' + u$$

• σ: Toplam gerilmeGerilmeBir kesite etkiyen iç kuvvetin, kesit alanına bölünmesiyle elde edilen, malzemenin iç direncini ifade eden temel mukavemet büyüklüğü., zeminin ve üzerindeki yapının toplam ağırlığından kaynaklanan gerilme
• σ′: Efektif gerilme, zemin danelerinin birbirine temas ederek taşıdığı asıl yük
• u: Boşluk suyu basıncıBoşluk Suyu BasıncıZemin gözeneklerini dolduran suyun taşıdığı basınç; efektif gerilmenin toplam gerilmeden çıkarılan bileşeni., zemin daneleri arasındaki suyun basıncı

Drenajlı koşulda dışarıdan uygulanan basınç karşısında boşluklardaki su zemin içinden akıp gidebilir. Drenajsız koşulda ise suyun kaçacak zamanı yoktur; dışarıdan gelen yükler daneler yerine tamamen hapsolmuş su tarafından karşılanmaya başlar.

Kesme dayanımı bağlantısı: Mohr-Coulomb kriterine göre kohezyonsuz kumlu zeminlerde (c′ ≈ 0) kesme dayanımı şöyle ifade edilir:

$$\tau = \sigma' \cdot \tan(\varphi')$$

Bu formül sıvılaşmanın özünü açıklar: σ′ sıfırlandığında kesme dayanımı da sıfırlanır. Zemin artık hiçbir yükü taşıyamaz.

Tetiklenme Mekanizması

Deprem sırasında meydana gelen dinamik ve tekrarlı sarsıntı yükleri çok ani ortaya çıkar. Bu hız karşısında boşluk suyunun dışarı akması için gerekli zaman sağlanamaz. Tam bir drenajsız durum oluşur. Sıkışan suyun basıncı (u) saniyeler içinde devasa boyutlara ulaşır.

σ′ = σ − u eşitliğinden açıktır: artan u, efektif gerilmeyi hızla sıfıra doğru düşürür. Efektif gerilmenin sıfırlandığı an daneler birbirinden ayrılıp suyun içinde yüzmeye başlar; zemin sıvılaşır.

Tablo 1 - Table 1 - Sıvılaşma Sürecinin Aşamaları

Aşama	Olan	Efektif Gerilme
Deprem öncesi	Daneler temas hâlinde, su basıncı hidrostatik	σ′ = σ − u₀ (normal)
Deprem başlar	Tekrarlı sarsıntı, su kaçamaz	u artmaya başlar
Kritik an	u → σ	σ′ → 0
Sıvılaşma	Daneler birbirinden ayrılır	σ′ = 0, dayanım = 0

Yapı tasarımında sıklıkla zemin üzerindeki toplam yük gözetilir; ancak zeminin kesme dayanımını belirleyen efektif gerilmedir. Deprem anında toplam gerilme değişmese bile boşluk suyu basıncının artması efektif gerilmeyi (dolayısıyla dayanımı) sıfırlayabilir. Bu ayrım sıvılaşmanın neden bu kadar ani ve yıkıcı gerçekleştiğini açıklar.

Risk Altındaki Zeminler

Sıvılaşma, yeraltı su seviyesinin yüksek olduğu kohezyonsuz zeminlerde (çoğunlukla ince kumlar ve siltli kumlar) meydana gelir. Geçmiş depremlerde plastik olmayan siltlerin (non-plastic silts) de sıvılaşmaya maruz kaldığı gözlemlenmiştir. Killi (kohezyonlu) veya çok iri çakıllı zeminlerde risk genellikle beklenmez.

Tablo 2 - Table 2 - Sıvılaşma Riskini Belirleyen Faktörler

Faktör	Yüksek Risk	Düşük Risk
Dane boyutu	İnce kum, siltli kum (D₅₀: 0,1–0,5 mm)	Kil, iri çakıl
Yeraltı suyu	Yüzeye yakın (< 3 m)	Derin (> 10 m)
Zemin yoğunluğu	Gevşek (Dr < %40)	Sıkı (Dr > %70)
Deprem şiddeti	Büyük ve uzun süreli	Küçük ve kısa
Zemin yaşı	Genç alüvyon, dolgu	Eski, konsolide zemin
Konum	Nehir yatağı, delta, dolgu alan	Kayalık, sıkılaştırılmış zemin

Türkiye’de yüksek riskli coğrafyalar arasında Adapazarı Ovası, İzmit Körfezi kıyıları, Gediz ve Büyük Menderes deltaları ile İstanbul’un tarihsel dolgu üzerine kurulu ilçeleri yer almaktadır.

Sıvılaşma Tipleri

Akma Tipi Sıvılaşma (Flow Liquefaction)

Zeminde var olan statik kesme gerilmeleri, sıvılaşma sonrası geriye kalan kalıcı dayanımdan daha büyüktür. Zemin bir kez tetiklendiğinde yapının statik yükü altında büyük kütleler hâlinde akmaya başlar. Gevşek zeminlerde görülür; tek bir deprem çevriminin ardından bile katastrofik göçe yol açabilir.

Çevrimsel Hareketlilik (Cyclic Mobility)

Statik kesme gerilmelerinin kalıcı dayanımdan düşük olduğu durumdur. Zemin tamamen akmaz; ancak her sarsıntı çevriminde kalıcı deformasyonlar adım adım birikir. Deprem durduğunda zemin yeniden katılaşır görünse de biriken deformasyonlar yapıda ciddi oturmaOturmaBir temelin, altındaki zeminin yük altında sıkışması veya deformasyonu nedeniyle düşey yönde yaptığı yer değiştirme. ve eğilmelere neden olmuştur. Adapazarı’nda yatarak devrilen binaların büyük çoğunluğunda bu mekanizma etkili olmuştur.

Tablo 3 - Table 3 - Sıvılaşma Tiplerinin Karşılaştırması

Özellik	Akma Tipi	Çevrimsel Hareketlilik
Zemin yoğunluğu	Gevşek	Orta yoğun
Statik gerilme	> Kalıcı dayanım	< Kalıcı dayanım
Deformasyon	Büyük, ani, sürekli akma	Adım adım birikim
Deprem sonrası	Zemin akmaya devam eder	Deformasyon durur
Tipik hasar	Heyelan, büyük kütle göçü	Oturma, eğilme, devrilme

Yıkıcı Sonuçları

Kum Kaynamaları

Basınçlı suyun zayıf noktalara doğru fışkırarak çamur ve kum volkanları oluşturmasıdır. Depremin ardından tarlalarda, yollarda ve binaların çevresinde onlarca “mini volkan” açılması bu mekanizmanın görünür göstergesidir. 1999 Adapazarı’nda ve 2011 Christchurch’te geniş alanlarda belgelenmiştir.

Farklı Oturmalar ve Devrilme

Zemin taşıma gücünü yitirdiğinde yapı bir tarafa doğru devasa oturmalar yapar ya da tamamen devrilir. Adapazarı’nda 3–5 katlı binaların strüktürel olarak hasarsız kalırken olduğu yerde yan yatması, sıvılaşmanın salt zemin kaynaklı yıkıcılığının ikonik kanıtıdır.

Yanal Yayılma

Sıvılaşan zeminin hafif eğimli arazilerde veya nehir kenarlarında yanal olarak kaymasıdır. Kazıklı temelleri bile koparabilecek bu mekanizma köprü ayaklarında yatay yer değiştirmelere, boru hatlarında kopmalara yol açar. Depremin bitiminden saatler sonra da devam edebilir.

Altyapı Hasarı

Gömülü ağır borular oturur ve kırılır; hafif içi boşKapalı (İçi Boş) ProfilKesiti kapalı bir eğri veya çokgen oluşturan, dairesel (CHS), kare (SHS) veya dikdörtgen (RHS) biçimli, açık I/U profillere kıyasla burulma ve iki eksende burkulmaya karşı daha verimli çelik profil ailesi. borular ise zemin içinde yukarı doğru “yüzerek” çıkar. 2011 Christchurch depreminde şehrin tüm kanalizasyon ve su altyapısı bu nedenle tahrip olmuştur.

Heyelan Tetiklenmesi

Sıvılaşma doygun yamaçlarda zemin dayanımını ani olarak düşürerek büyük heyelanları tetikleyebilir. Bu ikincil tehlike özellikle dik alüvyon yamaçlarında çok daha fazla can kaybına yol açabilmektedir.

Gerçek Vaka: 1999 Adapazarı Depremi

17 Ağustos 1999 Kocaeli depremi (Mw 7.6), Adapazarı’nda zemin sıvılaşmasının yıkıcı etkisini tüm boyutlarıyla ortaya koyması nedeniyle dünya zemin mekaniği literatüründe referans vaka olarak yer almaktadır.

Neden Adapazarı?

Adapazarı, Sakarya Nehri’nin genç alüvyon ovası üzerine kurulmuştur. Zemin profili; ince kumlar, siltli kumlar ve plastik olmayan siltlerden oluşan gevşek, genç çökel katmanlardan meydana gelir. Yeraltı su seviyesi yüzeyden yalnızca 1–2 metre aşağıdadır. Sıvılaşma için gerekli üç koşul aynı anda bir aradaydı: suya doygun gevşek kum, yüksek yeraltı suyu ve büyük deprem.

Gözlemlenen Hasarlar

• Şehrin büyük bölümünde yüzey boyunca uzanan kum kaynama izleri ve sıvı çamur akıntıları gözlemlenmiştir.
• 3–5 katlı betonarme yapılar strüktürel olarak göçmeksizin olduğu yerde yan yatarak devrilmiştir. Bu görüntü, sıvılaşmanın yapı değil zemin kökenli yıkıcılığının somut göstergesidir.
• Adapazarı-Arifiye hattında zemin yanal yayılmaYanal YayılmaHafif eğimli veya serbest bir yüzeye (nehir yatağı, kıyı) sahip zeminlerde, sıvılaşma sonucu üst tabakanın alttaki sıvılaşmış tabaka üzerinde yatay yönde kayarak yayılması olayı. nedeniyle yatay yer değiştirmiş, demiryolu rayları bükülmüştür.
• Su, kanalizasyon ve doğalgaz hatları geniş alanlarda işlevsiz kalmış; afet sonrası müdahaleyi aylarca güçleştirmiştir.

Adapazarı’nda yan yatan binaların büyük çoğunluğu strüktürel açıdan sağlamdı. KolonKolonAğırlıklı olarak eksenel basınç kuvveti taşıyan, düşey ve yatay yükleri kirişten temele aktaran düşey taşıyıcı eleman.-kirişKirişAğırlıklı olarak eğilme momenti ve kesme kuvveti taşıyan, döşeme yüklerini kolon veya perdelere aktaran yatay taşıyıcı eleman. sistemlerinde hasar yoktu. Zemin taşıma gücünün yok olması, tüm yapısal güvenceleri anlamsız kılmıştır. Bu durum, sıvılaşma riski taşıyan sahalarda zemin iyileştirmesinin yapısal güçlendirmeYapısal GüçlendirmeMevcut bir binanın deprem performansını, taşıyıcı sistemine ek eleman veya güçlendirme ekleyerek istenen düzeye yükseltme işlemi. kadar zorunlu olduğunu açıkça gösterir.

Mühendislik Dersleri

1999 Adapazarı deneyiminden çıkarılan en kritik sonuçlar şunlardır: zemin etüdünün ihmal edildiği bölgelerde yapı ne kadar sağlam olursa olsun sıvılaşma önünde çaresizdir; yeraltı su seviyesinin yüzeyden 1–2 metre gibi kritik derinlikte olduğu alanlarda standart temel çözümleri yetersizdir; sıvılaşma haritalaması ise kentsel planlama kararlarının ayrılmaz bir parçası olmalıdır.

Sonuç

Zemin sıvılaşması, efektif gerilmenin sıfırlanmasıyla kesme dayanımının da sıfırlandığı, sertleşmiş zeminleri saniyeler içinde akışkan hâle getiren bir deprem tehlikesidir. Risk altındaki zeminler ince kum ve siltli kumlardır; yüksek yeraltı suyu, gevşek yapı ve büyük deprem süresi riski birleştiren temel koşullardır. Sıvılaşma akma tipi (gevşek zeminlerde katastrofik) ve çevrimsel hareketlilikÇevrimsel HareketlilikDeprem sırasındaki tekrarlanan yükleme döngüleri boyunca boşluk suyu basıncının kademeli olarak birikmesiyle, düz veya hafif eğimli zeminlerde sınırlı ama kümülatif kalıcı deformasyonlara yol açan, sıvılaşmanın en yaygın görülen biçimi. (orta yoğun zeminlerde birikim hâlinde) olmak üzere iki farklı mekanizmayla ortaya çıkar. 1999 Adapazarı, sıvılaşmanın yapısal güçten bağımsız, salt zemin kökenli bir yıkım üretebileceğini dünya literatürüne kalıcı olarak kazımıştır. Türkiye’nin büyük nehir vadileri ve kıyı alüvyon ovaları üzerine kurulu onlarca şehri bu tehlikeyle kalıcı olarak yüzleşmek durumundadır; zemin etüdüZemin EtüdüBir yapı sahasının zemin ve kayaç özelliklerini sondaj, arazi ve laboratuvar deneyleriyle belirleyen, temel tasarımının dayandığı çalışma. bu yüzleşmenin mühendislik yanıtının ilk ve en kritik adımıdır.

Sıkça Sorulan Sorular

Zemin sıvılaşması nedir ve neden oluşur?

Zemin sıvılaşması, suya doygun gevşek zeminde deprem çevrimlerinin boşluk suyu basıncını artırmasıyla efektif gerilmenin ve kesme dayanımının büyük ölçüde kaybolmasıdır. Taneler arası temas zayıfladığı için zemin geçici olarak sıvı benzeri davranır ve taşıma gücünü yitirebilir.

Zemin sıvılaşması hangi zeminlerde görülür?

Risk en çok yeraltı suyu seviyesi yüksek, gevşek ve genç ince kum veya siltli kum tabakalarında görülür. Nehir yatakları, deltalar, kıyı ovaları ve kontrolsüz dolgular tipik risk alanlarıdır; sıkı zeminlerde, sert kayada ve çoğu kohezyonlu kilde risk genellikle daha düşüktür.

Zemin sıvılaşması binalara nasıl zarar verir?

Sıvılaşma sırasında zemin dayanımını ve taşıma gücünü kaybedebilir. Bu durum farklı oturmalara, binaların eğilmesine veya devrilmesine ve yanal zemin hareketleriyle temel ile altyapının zarar görmesine yol açabilir.

Zemin etüdünde sıvılaşma riski nasıl belirlenir?

Sondajlarla zemin tabakaları ve yeraltı suyu seviyesi belirlenir; dane dağılımı ile SPT veya CPT gibi arazi deneyleri değerlendirilir. Bu veriler deprem talebiyle birlikte incelenerek sıvılaşmanın tetiklenme riski hesaplanır.

Zemin sıvılaşması nasıl önlenir veya etkisi nasıl azaltılır?

Çözüm sahaya ve zemine göre değişir; sıkılaştırma, drenaj, taş kolon veya derin karıştırma gibi yöntemler kullanılabilir. Riskli tabakanın değiştirilmesi ya da yüklerin kazıklarla sağlam tabakalara aktarılması da seçenekler arasındadır ve seçim geoteknik analizle yapılır.
